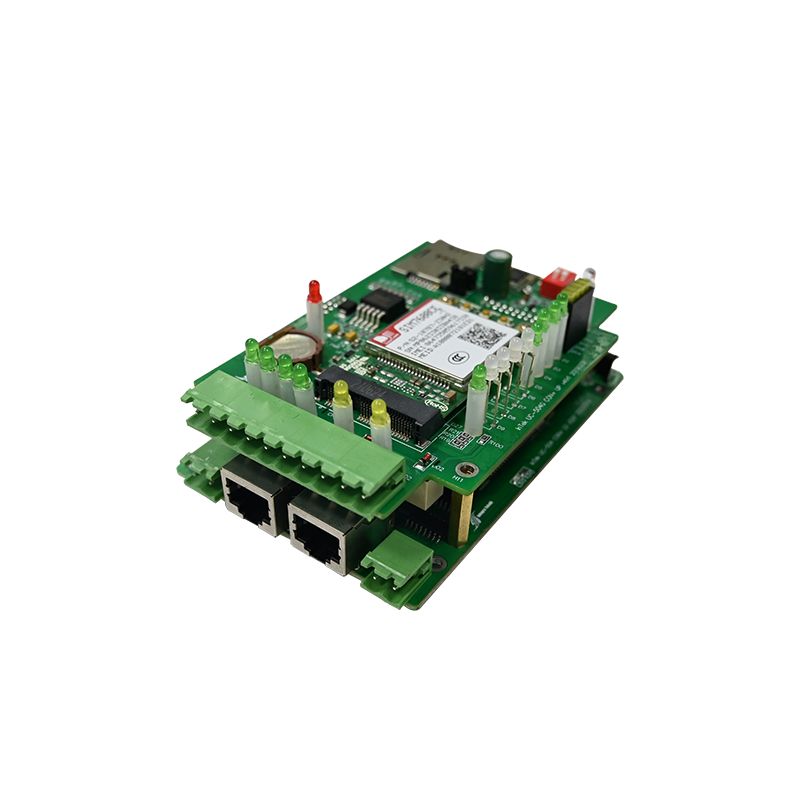

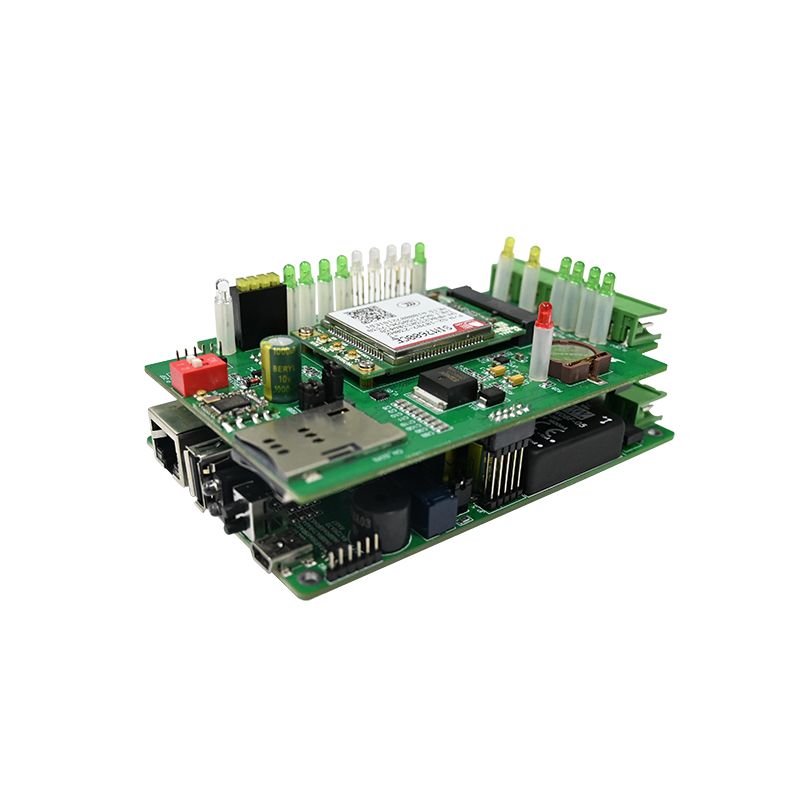

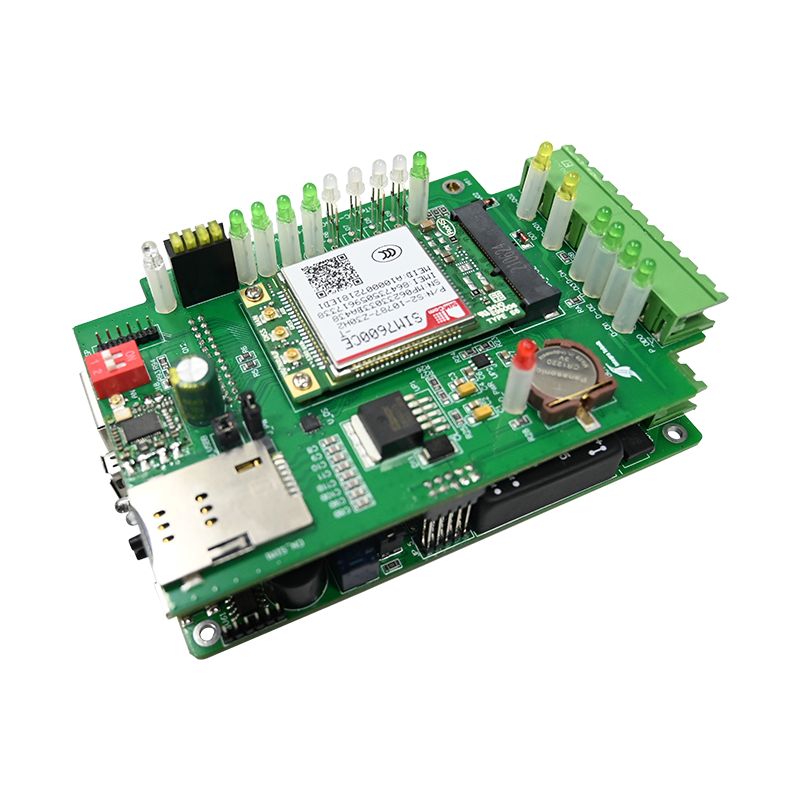

PCBA per il controllo degli accessi

Accesso UNIXPLOREPCBA di controlloè sviluppato per marchi di apparecchiature di sicurezza, integratori di sistemi di controllo degli accessi e fornitori di soluzioni per edifici intelligenti che cercano soluzioni di controllo degli accessi elettronici affidabili e scalabili. Questo PCBA per il controllo degli accessi di livello commerciale combina un'elaborazione rapida dell'autenticazione, un controllo stabile dei relè, una comunicazione crittografata e una gestione offline flessibile in una piattaforma PCB compatta e durevole.

Che cos'è un PCBA per il controllo degli accessi?

Un PCBA per il controllo degli accessi è il cervello elettronico all'interno di lettori di carte, tastiere, scanner biometrici e controller delle porte. Elabora i dati delle credenziali, prende decisioni sull'autenticazione e attiva gli attuatori di blocco. A differenza delle schede per uso generico, una PCBA deve gestire crittografia di livello di sicurezza, logica di relè di sicurezza e alimentazione ininterrotta durante brevi interruzioni.

La selezione del PCBA di controllo accessi errato comporta il mancato bloccaggio delle porte, la verifica delle credenziali richiede pochi secondi o il blocco completo del sistema durante i periodi di traffico elevato.

Funzioni principali di un PCBA per il controllo degli accessi

• Lettura delle credenziali: Wiegand, OSDP o input seriale da lettori di carte RFID/hid
• Logica di autenticazione: database integrato (offline) o inoltro al controller host
• Controllo relè – Uscite a contatto pulito per serrature magnetiche o incontri elettrici
• Monitoraggio degli ingressi: sensore di posizione della porta (interruttore reed) e pulsante di richiesta di uscita (REX).
• Rilevamento antimanomissione: sensore di apertura dell'involucro e protezione antimanomissione della memoria

Tipico Applicazioni

Parametri tecnici dettagliati

Le seguenti specifiche rappresentano un PCBA per il controllo degli accessi di livello commerciale adatto per uffici, appartamenti e strutture industriali.

Caratteristiche Elettriche

Interfacce di ingresso e uscita

Memoria e capacità utente

Fisico e ambientale

• Dimensioni scheda: 85 mm x 55 mm (standard) o 100 mm x 70 mm (con custodia)
• Montaggio – Quattro fori da 3,5 mm per i distanziatori
• Temperatura di funzionamento: da -20°C a +65°C
• Temperatura di stoccaggio: da -40°C a +85°C
• Tolleranza all'umidità: dal 10% al 90% di umidità relativa (senza condensa)
• Batteria di riserva – Circuito di ricarica opzionale agli ioni di litio da 3,7 V o al piombo-acido da 12 V

Funzionalità di sicurezza

• Crittografia – AES-128 per la comunicazione OSDP
• Rilevamento manomissione – L'apertura dell'involucro attiva il blocco del relè e l'uscita dell'allarme
• Watchdog timer – Ripristino automatico dopo 5 secondi di blocco del processore
• Protezione della memoria flash: verifica del checksum all'avvio

Come si confronta questo PCBA di controllo degli accessi

Domande frequenti sulla PCBA sul controllo degli accessi

Queste tre domande vengono poste dagli integratori di sistemi di sicurezza, dai facility manager e dagli ingegneri hardware che valutano le soluzioni PCBA per il controllo degli accessi.

Domanda 1: Qual è la differenza tra le configurazioni dei relè fail-safe e fail-safe su una scheda PCBA per il controllo degli accessi e quale dovrei utilizzare?

Risposta:La differenza determina se le porte si bloccano o si sbloccano durante un'interruzione di corrente. Fail-secure (chiamato anche power-to-open) significa che il relè deve essere eccitato per sbloccare la porta. In caso di interruzione dell'alimentazione, il relè ritorna allo stato di riposo, mantenendo la porta bloccata. Viene utilizzato per porte di sicurezza, sale server e aree di gestione del contante in cui tenere lontani gli intrusi è più importante di una facile uscita. Fail-safe (power-to-lock) significa che il relè deve essere eccitato per bloccare la porta. In caso di interruzione dell'alimentazione, la porta si sblocca automaticamente. Ciò è richiesto dalle norme antincendio per le uscite di emergenza, le porte delle scale e qualsiasi percorso di uscita da cui le persone devono fuggire durante un'interruzione di corrente. La maggior parte delle schede PCBA di controllo accessi forniscono un relè a contatto pulito configurato come Forma C (COM, N/O, N/C). Per la sicurezza in caso di guasto, collegare il blocco al terminale N/O. Per la sicurezza in caso di guasto, collegare il blocco al terminale N/C. Verificare sempre le norme antincendio locali prima di scegliere: la NFPA 101 richiede la sicurezza in caso di guasto su tutte le porte di uscita negli edifici commerciali. Per le porte che richiedono sia sicurezza che conformità antincendio, utilizzare una serratura di sicurezza più un pannello di riserva della batteria che mantiene alimentato il PCBA di controllo accessi per 4-8 ore dopo un'interruzione di corrente.

Domanda 2: questo PCBA per il controllo degli accessi può funzionare offline senza una connessione di rete e quanti utenti può memorizzare localmente?

Risposta:SÌ. Questo PCBA funziona completamente offline in modalità autonoma. Tutte le credenziali utente, le pianificazioni di accesso e i registri eventi sono archiviati nella memoria flash integrata. La configurazione standard contiene 1.000 utenti con 10.000 registri eventi senza costi aggiuntivi. Una versione estesa (aggiornabile sul campo tramite firmware) contiene 10.000 utenti e 50.000 eventi. Il funzionamento offline richiede un dispositivo di programmazione per caricare inizialmente gli utenti: una scheda master dedicata (la prima scheda programmata definisce i privilegi di amministratore), una tastiera cablata collegata a un ingresso ausiliario o una connessione temporanea al laptop tramite la porta di configurazione (TTL o RS-232). Una volta programmato, il PCBA di controllo degli accessi prende decisioni di autenticazione localmente in meno di 50 millisecondi. Non è richiesto alcun cloud, nessun PC host o cavo Ethernet. Ciò rende i progetti PCBA offline ideali per cancelli remoti, rimorchi edili e piccoli uffici in cui la gestione del cablaggio di rete è poco pratica. Per recuperare i registri eventi da una scheda offline, è necessario collegare un laptop o utilizzare un dispositivo di trasferimento dati portatile. Il monitoraggio in tempo reale richiede un PCBA di controllo degli accessi in rete con Ethernet o Wi-Fi.

Domanda 3: Come collego un lettore Wiegand a questo PCBA di controllo accessi e qual è la distanza massima del cavo?

Risposta:L'interfaccia Wiegand utilizza tre segnali attivi: Dati 0 (D0), Dati 1 (D1) e terra (GND). Alcuni lettori richiedono anche un'alimentazione +12V. Segui questa tabella di cablaggio:

La distanza massima del cavo per Wiegand a 12 V dipende dalla sezione del filo e dalla capacità del cavo:

Utilizzare un cavo a doppino intrecciato, schermato e con filo di terra. Collegare la schermatura alla terra solo all'estremità PCBA del controllo accessi (mai al lettore) per evitare loop di terra. Per distanze superiori a questi limiti, installare un ripetitore Wiegand o passare a OSDP (RS-485), che raggiunge in modo affidabile 1.200 metri (4.000 piedi). Testare sempre con un cavo lungo sul banco prima dell'installazione finale: il degrado del segnale può causare letture intermittenti della scheda difficili da eseguire il debug in loco.

Migliori pratiche di installazione per il controllo degli accessi PCBA

Anche un PCBA per il controllo degli accessi di alta qualità fallisce se installato in modo errato. Segui queste linee guida.

Posizione di montaggio

• All'interno dell'area protetta – Posizionare il controller all'interno dell'area protetta (non sopra la porta all'esterno)
• Altezza: da 1,5 a 1,8 metri per l'accesso dalla tastiera durante la programmazione
• Custodia: utilizzare una scatola metallica con serratura per installazioni commerciali
• Separazione: mantenere le linee di alimentazione CA (120/240 V) ad almeno 30 cm di distanza dai cavi a bassa tensione

Linee guida per il cablaggio dei relè

Errori comuni di cablaggio

Elenco di controllo dei test prima della distribuzione

Eseguire questa sequenza su ogni PCBA di controllo accessi prima di lasciare il banco.

Procedura di prova al banco

1. Applicare 12 V CC e misurare la corrente (tipicamente 40-60 mA al minimo)
2. Presentare una tessera valida: il relè dovrebbe scattare e il LED cambiare stato
3. Misurare la continuità tra i terminali del relè N/O (dovrebbe chiudersi per il tempo di attesa programmato)
4. Presentare una tessera non valida – il relè non deve attivarsi
5. Attiva l'ingresso REX: la porta deve essere sbloccata senza credenziali
6. Aprire la custodia: l'uscita antimanomissione deve cambiare stato
7. Simula l'ingresso dell'allarme antincendio: tutti i relè di sicurezza devono essere diseccitati

Criteri di superamento/fallimento

Riferimento alle specifiche chiave

Conservare questo blocco come riferimento per l'approvvigionamento e la progettazione.

Controllo accessi PCBA – Grado commerciale

• Ingresso: 9-24 V CC, 60 mA in standby
• Interfaccia lettore: Wiegand 26/34 bit o OSDP (RS-485)
• Capacità utenti: 1.000 (standard) / 10.000 (esteso)
• Registro eventi: 10.000 eventi
• Relè: Blocco (5A) + Aux (2A)
• Ingressi: sensore porta, REX, interblocco antincendio
• Temperatura di funzionamento: da -20°C a +65°C

• Sicurezza: AES-128, watchdog, rilevamento manomissione
