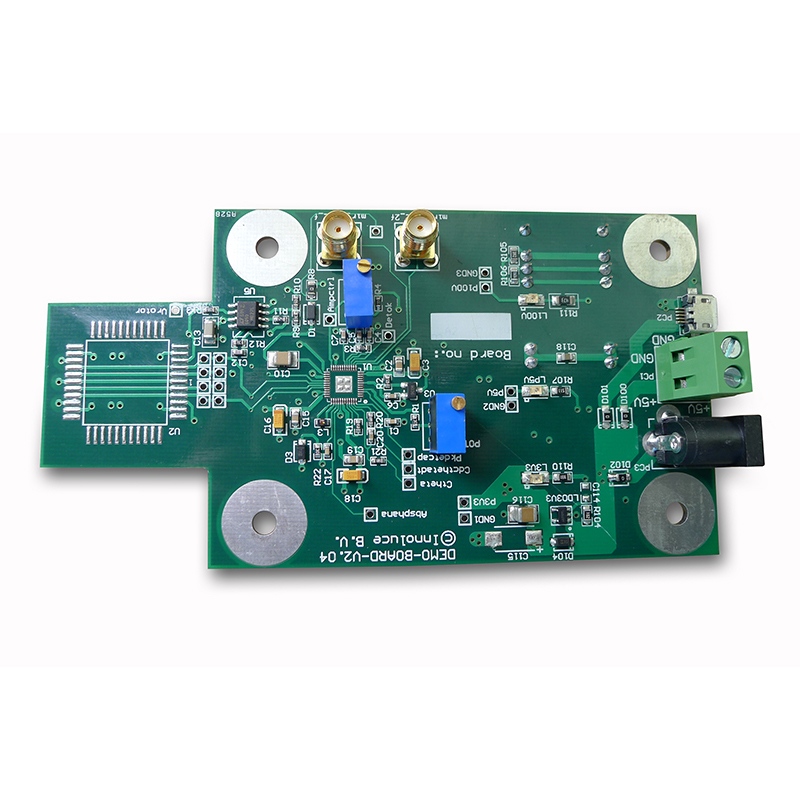

Requisiti fondamentali di affidabilità per Baby Monitor PCBA
L'affidabilità inizia dalle specifiche. Non indovinare le condizioni della stanza del bambino.
Parametri ambientali e operativi
ParametroSpecifiche richiestePerché è importanteTemperatura operativaDa 0°C a 45°CRiscaldatori per la cameretta e finestre aperteTolleranza all'umidità10%--90% senza condensaUmidificatori e sbavatureTempo di funzionamento continuo72 ore minimoI genitori dimenticano di caricareSopravvivenza alla caduta1,5 m sul tappetoUnità di lancio per bambiniCiclo di lavoro RF<1% per l'unità bambinoBassa EMI vicino alla culla

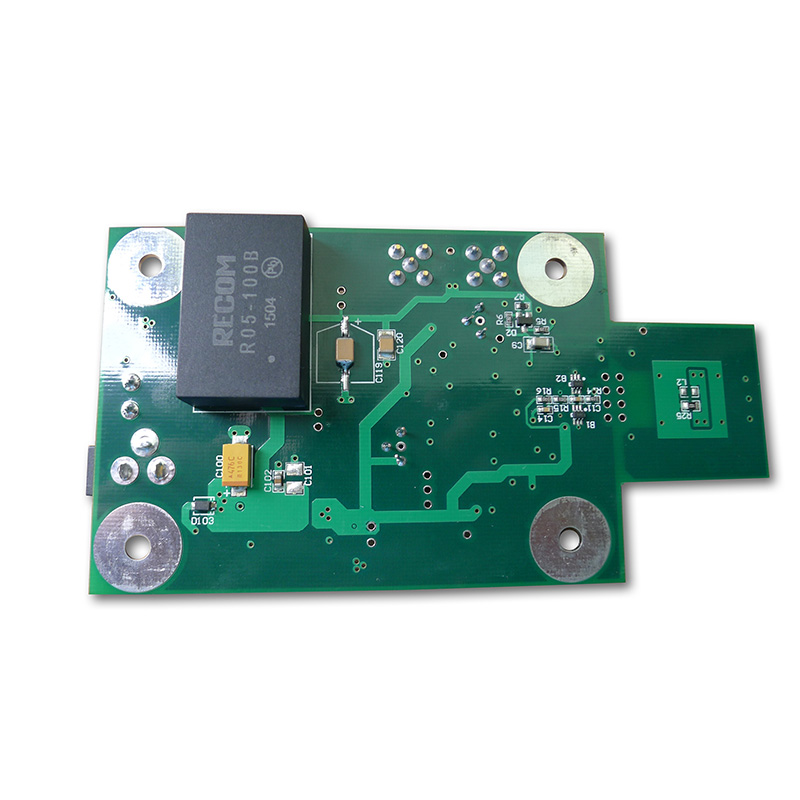

Architettura di potenza per funzionamento 24 ore su 24, 7 giorni su 7
Barra di alimentazioneComponenteCaratteristica di affidabilitàCaricabatterieCaricabatterie lineare con regolazione termicaPreviene l'incendio del litio3,3 V digitale DC-DC (commutazione a 2 MHz)Mantiene il rumore al di sopra della banda audio3,0 V RFULDO a bassissimo rumore (10 µVrms)Nessun spur su 2,4 GHzLDO core da 1,8 V con limite di correnteProtezione MCU da corto
Critico: Aggiungere un supercondensatore (0,47 F, 5,4 V) dopo il circuito integrato di protezione della batteria. Ciò consente 10 secondi di registrazione dopo lo spegnimento per batteria scarica.
Selezione dei componenti per MTBF elevato
Il tempo medio tra i guasti (MTBF) per un baby monitor PCBA deve superare le 50.000 ore. Di seguito sono riportate le scelte comprovate.
Chipset e antenna wireless
Scegli un chipset con:
- PA integrata(potenza di uscita ≤ +10 dBm per soddisfare gli standard di sicurezza infantile)
- Ascolta prima di parlare(evitare interferenze con telefoni cordless)
- Salto di frequenza(oltre 40 canali)
Famiglia di chipsetVantaggioSvantaggioSerie Nordic nRF52Bassa corrente di sospensione (0,5 µA)Banda di banda video limitataSilicon Labs EFR32Adc eccellente per audioConfezione più grande (QFN48)Texas Instruments CC26xx Da -40°C a +85°CRichiede balun esterno
Scelta dell'antenna: Utilizzare un'antenna a F invertita (MIFA) sul bordo PCBA. Mantenere una distanza di 10 mm da oggetti metallici (magneti degli altoparlanti, pacchi batteria).
Ingresso ed elaborazione audio
ComponenteSpecificheNota sull'affidabilitàMicrofonoMEMS, sensibilità -38 dBVCopertura in silicone per resistenza alle sbavaturePreamplificatoreGuadagno 40 dB, rumore < 5 nV/√HzAC-accoppiato con HPF da 0,1 Hz (rimuovi rimbombo)Soglia VOXRegolabile da -40 a -10 dBFSIsteresi digitale (3 dB) previene le vibrazioniAmplificatore dell'altoparlanteClasse D, 1,5 W in 8ΩPerlina di ferrite sui cavi di uscita (riduce le EMI)
Rilevamento della temperatura (funzione di sicurezza fondamentale)
Posizionare un termistore (NTC, 10 kΩ a 25°C) sul PCBA dell'unità bambino vicino al circuito integrato di ricarica. Il firmware deve:
- Registra la temperatura ogni 30 secondi
- Interrompere la ricarica a 50°C
- Invia avviso wireless all'unità genitore a 45°C
Layout PCB per basse perdite RF e qualità audio
Un PCBA per baby monitor rumoroso provoca elettricità statica e interruzioni. Segui queste regole.
Stack di livelli e messa a terra
StratoFunzioneVincoloSuperioreRF (alimentazione antenna, chipset)Guida d'onda complanare con terraInterno 1Terra continuaNessuna divisione sotto la sezione RFInterno 2Alimentazione (3,3 V, 1,8 V)Isola sotto ciascun LDOIn bassoAudio, pulsanti, LEDMantieni tracce digitali lontane dall'ingresso del microfono
Regola: Posizionare un condensatore da 0,1 µF su ciascun pin di alimentazione. Utilizzare la dimensione 0402 per una bassa induttanza.
Isolamento audio da terra
La terra digitale e la terra analogica devono incontrarsi in un unico punto sotto il codec. Utilizzare sfere di ferrite (600 Ω a 100 MHz) tra i piani di terra ma solo dopo aver verificato l'assenza di anelli di terra.
Controllare con l'oscilloscopio: sonda l'uscita del microfono durante la trasmissione RF. Il rumore dovrebbe rimanere al di sotto di 2 mV da picco a picco.
Lista di controllo per la convalida e la certificazione
Prima della produzione, testa ogni PCBA del baby monitor rispetto a questi sei standard.
Metodo di testCriteri Passa/FallimentoPerdita audioCammina a 30 metri di distanza con 3 pareti< 3 interruzioni al minuto della durata di >100 msAutonomia della batteriaVOX continuo a 65 dB SPL> 70 ore per batteria da 2000 mAhSicurezza di caricaTerminali della batteria cortiIl PCBA entra in modalità singhiozzo, nessun componente oltre i 70°CCoesistenza CRFFunziona accanto al router WiFi (2,4 GHz)No permanente desensibilizzazioneResistenza alle sbavatureSpruzzo salino sulla porta del microfonoL'audio ritorna alla normalità dopo l'asciugaturaScarica eccessivaTensione della batteria 2,8VMCU spegne RF, mantiene RTC
FAQ - Domande comuni sull'affidabile baby monitor PCBA
D1: Qual è il guasto nascosto più comune nei progetti PCBA del baby monitor?
UN:Rumore microfonico proveniente da condensatori ceramici posizionati vicino al percorso di ingresso audio. Quando l'unità bambino vibra (a causa del motore della culla o di un giocattolo caduto), i cappucci dielettrici di classe 2 (X7R, X5R) generano tensioni piezoelettriche fino a 5 mV. Questo si accoppia al preamplificatore del microfono e produce clic o rimbombi udibili. La soluzione è duplice: 1) Utilizzare condensatori C0G (NP0) per tutto l'accoppiamento e disaccoppiamento audio nel primo stadio di guadagno. 2) Se X7R è inevitabile, ruotare fisicamente il condensatore di 90 gradi sul PCBA in modo che lo stress meccanico si allinei con la direzione dell'elettrodo. Convalidare sempre con una tavola vibrante a 20 Hz, 1 Grm.
D2: In che modo la scelta della composizione chimica della batteria influisce sulla longevità del PCBA del baby monitor?
UN:Tre sostanze chimiche producono modalità di guasto molto diverse:
- Ioni di litio (18650): Massima densità di energia ma richiede una carica CC/CV precisa. La mancanza di un sensore del coefficiente di temperatura negativo (NTC) porta a un instabilità termica. Utilizzare solo con pacchi batteria autenticati contenenti IC di protezione.
- LiFePO4: Più sicuro (nessuna fuga termica al di sotto di 150°C) e durata del ciclo più lunga (2000 cicli). Tuttavia, una tensione inferiore (3,2 V nominali) richiede un convertitore boost per la logica da 3,3 V, aggiungendo costi e rumore di ondulazione.
- NiMH(design a basso costo): molto tollerante ma soffre di effetto memoria. Il PCBA deve includere un circuito di scarico ogni 30 cicli per ricalibrare l'indicatore del carburante. Senza questo, l'autonomia diminuisce del 50% dopo 6 mesi.
Per un PCBA affidabile per baby monitor, scegli LiFePO4 per la sicurezza o ioni di litio di qualità con doppia protezione da sovratensione (IC + PTC).
D3: Posso utilizzare lo stesso design PCBA sia per i baby monitor solo audio che per quelli video?
UN:No, e tentare di farlo introduce tre problemi di affidabilità specifici:
- Larghezza di banda della memoria-- Solo l'audio richiede 64 kB di RAM. Il video richiede almeno 2 MB per i fotogrammi compressi. Un PCBA condiviso con RAM esterna aggiunge lunghe tracce che non superano i test ESD.
- Ciclo di lavoro RF-- L'audio viene trasmesso il 10% delle volte. Il video trasmette l'80% delle volte. Lo stesso PA da 2,4 GHz si surriscalda in modalità video, riducendo il guadagno di 6 dB dopo 20 minuti. Per i progetti video è necessario un array termico sotto il PA.
- Erogazione di potenza-- Il PCBA del baby monitor audio raggiunge i picchi a 200 mA. Il video raggiunge i picchi a 600 mA. Un comune layout PCB con tracce di alimentazione sottili (0,25 mm) provoca un calo di tensione che ripristina il modulo della fotocamera. I progetti video richiedono tracce da 0,6 mm o un convertitore buck da 1 A separato.
Costruisci due PCBA separati. Solo l'audio utilizza una scheda a 2 strati. Il video richiede 4 strati con impedenza controllata.
Test di produzione per un rischio infantile zero
Ogni PCBA per baby monitor assemblato deve superare:
Stazione di test Durata Criteri di rifiuto Loopback audio 10 secondi THD > 1% a 1 kHz Simulatore di batteria 30 secondi Corrente di carica > 50 mA inferiore a 3,0 Sensibilità VRF 5 secondi Tasso di errore pacchetto > 1% a -95 dBm Sovratemperatura 60 secondi Qualsiasi punto > 60°C dopo la carica completa
Elenco di controllo per la revisione del progetto finale
ArticoloConfermaSchemaTutti gli ingressi hanno protezione ESD (contatto 8 kV)BOMTensione nominale del condensatore ≥ 2× prevista (ad esempio, 10 V per la guida da 5 V)MeccanicoNessun componente alto (altezza > 4 mm) vicino alle aree di presaFirmwareIl timer watchdog ripristina l'MCU se VOX si blocca per > 5 minutiConformitàFCC Parte 15 ed EN 62368-1 (sicurezza audio)
Progettare un PCBA per baby monitor affidabile significa dare priorità alla sicurezza dei bambini rispetto alla riduzione dei costi. Una tavola ben costruita funziona silenziosamente durante la dentizione e gli scoppi d'ira. Prova con le condizioni reali di un vivaio: macchine per il rumore bianco, luci attenuate e forni a microonde. Questo è l’unico modo per guadagnare la fiducia dei genitori.
