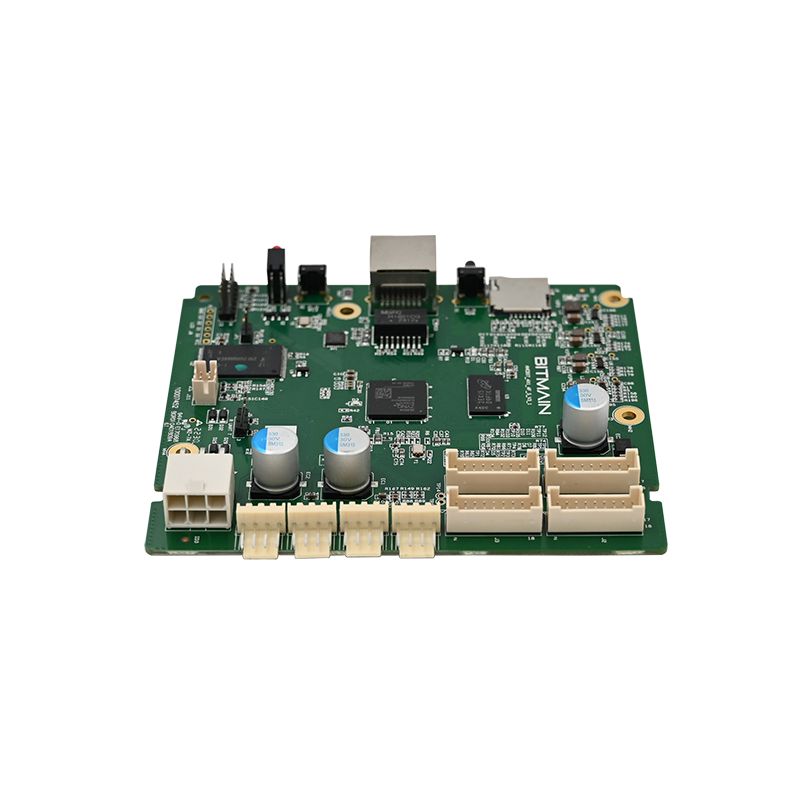

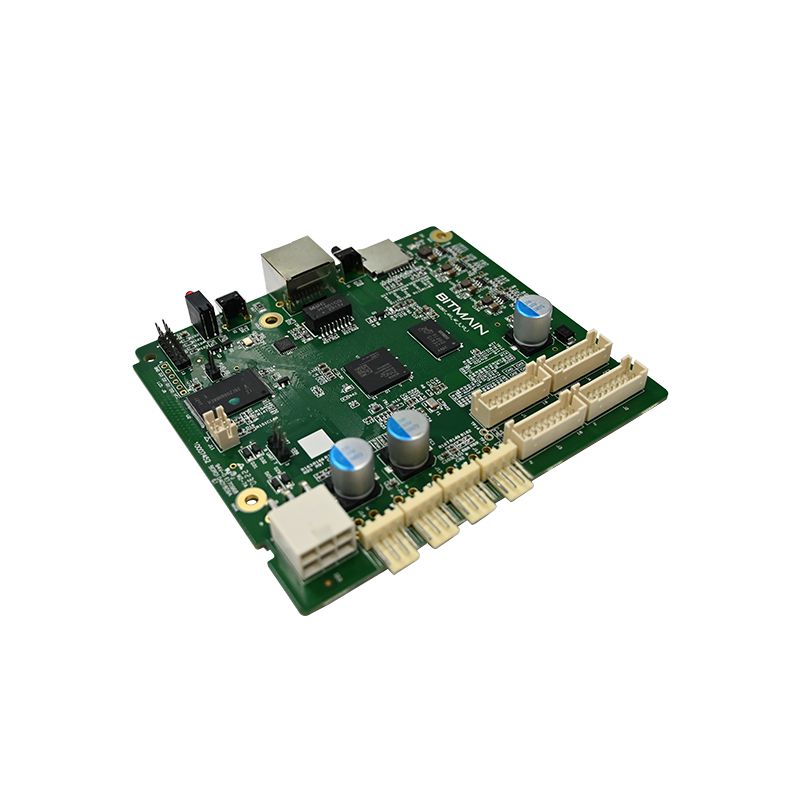

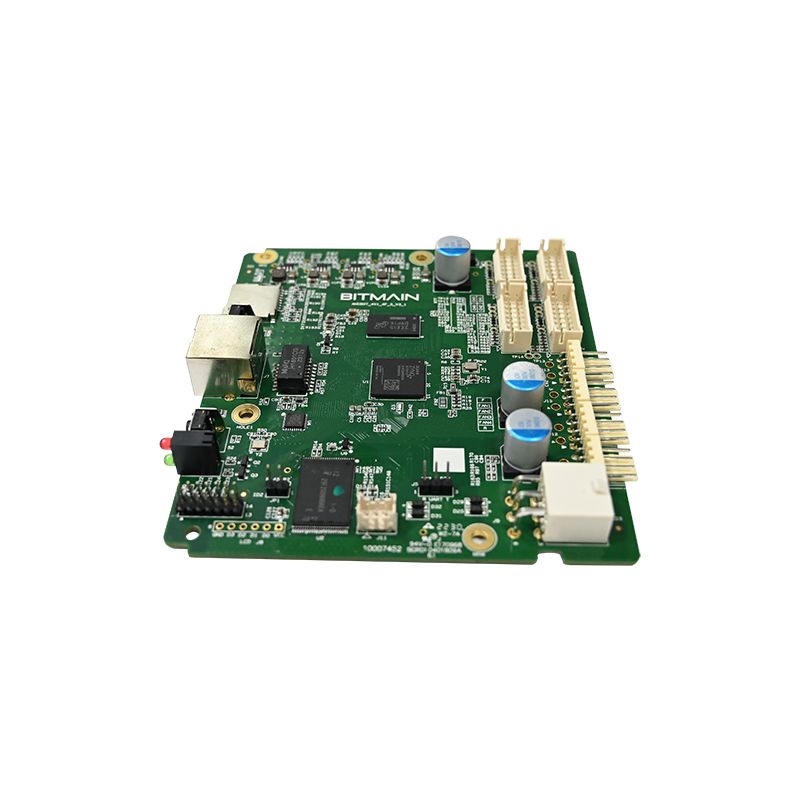

Sensore di movimento PCBA

Cos'è un sensore di movimento PCBA?

Un sensore di movimento PCBA è un gruppo di circuiti stampati progettato specificamente per rilevare il movimento utilizzando trasduttori a infrarossi, microonde o ultrasuoni. A differenza dei PCBA generici, le schede dei sensori di movimento richiedono un basso consumo energetico, una risposta rapida al risveglio e un filtraggio del rumore per evitare falsi trigger.

Gli ingegneri selezionano un sensore di movimento PCBA in base a tre parametri: campo di rilevamento, tipo di segnale di uscita e corrente operativa. La scelta sbagliata porta a frequenti falsi allarmi o mancati rilevamenti.

Componenti principali di un sensore di movimento PCBA

Ogni PCBA del sensore di movimento contiene questi cinque blocchi funzionali:

· Elemento sensore: PIR (piroelettrico), Doppler a microonde o trasduttore a ultrasuoni

· Front-end analogico – Amplificatore operazionale con filtro passa-banda

· Comparatore - Rilevatore di soglia con isteresi

· Logica temporale: tempo di attesa e periodo di blocco regolabili

· Stadio di uscita - Relè, transistor o segnale a livello logico

Applicazioni tipiche

Parametri tecnici dettagliati di questo sensore di movimento PCBA

Le seguenti specifiche rappresentano un tipico sensore di movimento PCBA ad alte prestazioni utilizzato in prodotti di sicurezza commerciali e residenziali.

Caratteristiche Elettriche

Prestazioni di rilevamento

Specifiche fisiche e ambientali

· Dimensioni della scheda - 32 mm x 28 mm (standard) o personalizzate

· Fori di montaggio - Due da 3 mm di diametro, 25 mm da centro a centro

· Temperatura operativa da -20°C a +70°C

· Temperatura di conservazione da -40°C a +85°C

· Tolleranza all'umidità - 95% di umidità relativa senza condensa

· Rivestimento conforme – Opzionale (per uso esterno o umido)

Impostazioni regolabili (interruttore DIP o ponticello)

La maggior parte dei progetti PCBA dei sensori di movimento includono parametri configurabili dall'utente:

Come questo sensore di movimento PCBA si confronta con i design della concorrenza

Non tutte le schede PCBA con sensori di movimento funzionano allo stesso modo nelle condizioni del mondo reale. La tabella seguente mostra le differenze critiche.

Domande frequenti sulla PCBA del sensore di movimento: risposte ingegneristiche

Queste tre domande vengono poste settimanalmente da ingegneri hardware, integratori e specialisti di approvvigionamento che valutano le soluzioni PCBA dei sensori di movimento.

Domanda 1: Qual è la differenza tra il design PCBA del sensore di movimento PIR, a microonde e a doppia tecnologia e quale dovrei scegliere?

Risposta: un sensore di movimento PIR (infrarossi passivi) PCBA rileva i cambiamenti nella radiazione infrarossa proveniente dai corpi in movimento. Consuma una potenza molto bassa (15-30 µA in standby), ma è sensibile ai gradienti di temperatura e può attivare falsi trigger dalle prese d'aria HVAC o dalla luce solare. Un sensore di movimento a microonde PCBA emette RF a bassa potenza (tipicamente 5,8 GHz o 10,525 GHz) e misura lo spostamento Doppler. Rileva attraverso involucri di plastica e ignora la temperatura, ma consuma una corrente maggiore (15-25 mA) e può penetrare nei muri, provocando falsi rilevamenti dalle stanze adiacenti. Un sensore di movimento PCBA a doppia tecnologia contiene sia sensori PIR che a microonde e si attiva solo quando entrambi rilevano il movimento. Ciò elimina quasi tutti i falsi allarmi ma aumenta i costi e la corrente di standby (2-5 mA). Guida alla selezione: per le luci esterne alimentate a batteria, scegli solo PIR. Per il rilevamento della presenza di persone in interni in cui i falsi allarmi sono inaccettabili, scegli la doppia tecnologia. Per le porte automatiche in cui la velocità conta più del consumo energetico, scegli solo il microonde. La maggior parte dei progetti PCBA di sensori di movimento di sicurezza commerciali utilizzano PIR con filtraggio avanzato del segnale come miglior equilibrio tra costi, potenza e affidabilità.

Domanda 2: Come posso regolare il raggio di rilevamento e il tempo di mantenimento su questo sensore di movimento PCBA? È possibile modificare queste impostazioni senza rimuovere la scheda dal suo involucro?

Risposta: questo sensore di movimento PCBA offre tre metodi di regolazione. Innanzitutto, i potenziometri integrati: uno etichettato "SENS" (sensibilità) regola il raggio di rilevamento da 3 metri (completamente in senso antiorario) a 12 metri (completamente in senso orario). Un secondo etichettato "TIME" regola il tempo di attesa da 5 secondi a 10 minuti. In secondo luogo, gli interruttori DIP: la maggior parte delle schede include un interruttore a 4 posizioni per impostazioni approssimative del tempo di attesa, della soglia luminosa e della polarità dell'uscita. In terzo luogo, per la regolazione remota, alcuni progetti PCBA di sensori di movimento includono un ingresso digitale che accetta potenziometri esterni o segnali di controllo 0-10 V. Per le regolazioni senza aprire la custodia, specificare un sensore di movimento PCBA con un ricevitore per telecomando (IR 38 kHz o RF 433 MHz): ciò aggiunge circa $ 1,50 al costo della distinta base. Senza regolazione remota, è necessario aprire la custodia e utilizzare un piccolo cacciavite per ruotare i potenziometri. Regolare sempre la sensibilità dopo il montaggio nella posizione definitiva, poiché le pareti circostanti e il materiale del pavimento influiscono sul campo di rilevamento. Inizia con una sensibilità al 50% e aumenta solo se esistono lacune di copertura.

Domanda 3: Qual è il tipico tasso di falsi allarmi per questo sensore di movimento PCBA e in che modo la compensazione della temperatura riduce i falsi allarmi?

Risposta: In un'applicazione installata correttamente (nessuna luce solare diretta sull'obiettivo, nessuna ventola di calore entro 2 metri, nessuna grande finestra di vetro che riflette il traffico in movimento), questo sensore di movimento PCBA raggiunge un tasso di falsi trigger inferiore a un evento ogni 200 rilevamenti. Senza compensazione della temperatura, un sensore di movimento PIR PCBA può attivarsi falsamente quando la temperatura ambiente si avvicina alla temperatura della pelle umana (circa 37°C o 98°F). A una temperatura ambiente di 30°C il rapporto segnale/rumore diminuisce del 60% rispetto a 20°C. Questo sensore di movimento PCBA include un termistore integrato collegato a un circuito di compensazione che aumenta il guadagno del 2,5% per ogni aumento di 1°C sopra i 25°C. A 35°C, il guadagno è superiore del 25% rispetto a 25°C, ripristinando la sensibilità di rilevamento. La compensazione riduce anche il guadagno a basse temperature (sotto i 10°C) per evitare falsi allarmi dovuti a correnti fredde. I dati sul campo provenienti dalle installazioni PCBA di sensori di movimento nei climi mediorientali (temperature esterne che raggiungono i 45°C) mostrano una riduzione del 78% degli allarmi fastidiosi quando la compensazione della temperatura è abilitata rispetto a quella disabilitata. Abilitare sempre la compensazione per spazi esterni o interni non climatizzati.

Migliori pratiche di installazione per il sensore di movimento PCBA

Anche il miglior sensore di movimento PCBA funziona male se installato in modo errato. Segui queste linee guida.

Altezza e posizione di montaggio

· Altezza consigliata - Da 1,8 a 2,2 metri (dalla spalla all'altezza della testa)

· Sotto 1,5 metri - Manca il movimento del busto, rileva solo gli animali domestici

· Sopra i 2,5 metri - Copertura del terreno ridotta, crea zone morte direttamente sotto

Evita queste false fonti di attivazione

Linee guida per il cablaggio

· Utilizzare un doppino intrecciato per segnali in uscita di lunghezza superiore a 10 metri

· Mantieni i cavi di alimentazione CA ad almeno 30 cm dalla PCBA del sensore di movimento

· Aggiungere un condensatore da 100nF sull'ingresso di alimentazione se si commutano carichi rumorosi (relè, contattori)

Testare il PCBA del sensore di movimento prima dell'installazione

Un test al banco rileva il 90% degli errori di configurazione. Segui questa sequenza.

Procedura di prova al banco

1. Applica alimentazione e attendi 60 secondi per il riscaldamento

2. Il LED di conferma lampeggia circa una volta ogni 10 secondi (indica lo standby)

3. Cammina attraverso il campo visivo a una distanza di 3 metri

4. Verificare che il LED si accenda e che l'uscita cambi stato

5. Segna il tempo fino allo spegnimento del LED (dovrebbe corrispondere all'impostazione del tempo di attesa)

6. Ripeti con scorrimento lento (0,2 m/s) e corsa veloce (2 m/s)

Fallimenti e cause

Riepilogo: riferimento alle specifiche principali

Per una rapida consultazione, tenere a disposizione questo blocco delle specifiche durante la progettazione e l'approvvigionamento.

Sensore di movimento PCBA – Configurazione predefinita

· Tensione: 5-24 V CC

· Corrente in standby: 20 µA tipica

· Portata di rilevamento: 8-12 metri

· Angolo di rilevamento: 120 gradi

· Tempo di attesa: regolabile da 5 secondi a 10 minuti

· Uscita: relè (10 A) o transistor (100 mA)

· Temperatura operativa: da -20°C a +70°C

· Certificazioni: conforme agli standard ISO9001 e RoHS
