Difetti di saldatura comuni e soluzioni nell'elaborazione PCBA

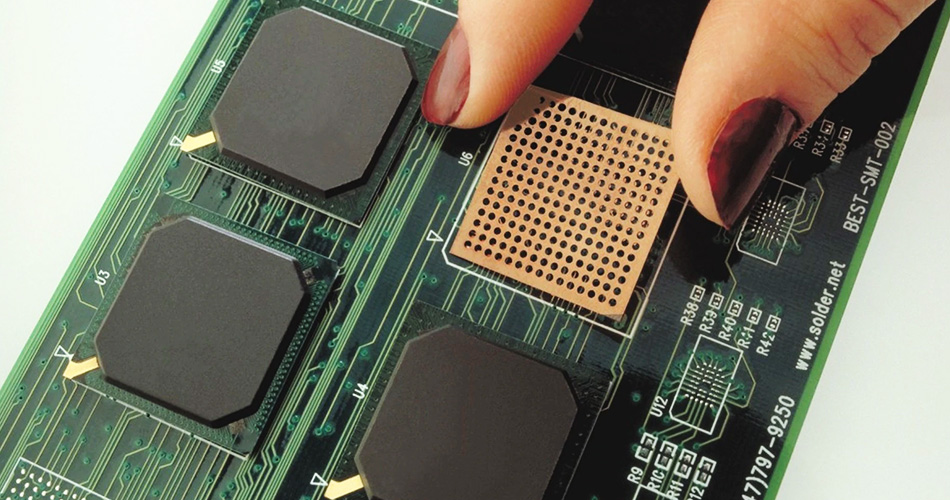

Elaborazione PCBA (Gruppo a circuito stampato) è una parte importante della produzione di prodotti elettronici e la qualità della saldatura influisce direttamente sull'affidabilità e sulle prestazioni del prodotto. I difetti comuni nel processo di saldatura includono cracking, ponti e saldatura fredda. Questo articolo esplorerà le cause di difetti di saldatura comuni nell'elaborazione PCBA e fornirà soluzioni corrispondenti.

1. Cracking dell'articolazione di saldatura

1. Analisi causa

Il cracking dell'articolazione di saldatura si riferisce al cracking dell'articolazione della saldatura nella parte di saldatura dopo il raffreddamento, che di solito è causato dai seguenti motivi:

Gravi variazioni di temperatura: le variazioni di temperatura sono troppo rapidamente durante il processo di saldatura, con conseguente stress termico concentrato nell'articolazione della saldatura e crepe dopo il raffreddamento.

Selezione impropria di saldatura: la saldatura utilizzata non è abbastanza forte da resistere allo stress di restringimento dopo che l'articolazione della saldatura si raffredda.

Problema del materiale del substrato: il coefficiente di espansione termica del materiale del substrato e la saldatura è troppo diversa, con conseguente crepa di saldatura.

2. Soluzione

Per il problema del cracking dell'articolazione della saldatura, è possibile prendere le seguenti soluzioni:

Controllare la temperatura di saldatura: utilizzare una curva di temperatura di saldatura ragionevole per evitare cambiamenti di temperatura troppo rapidi e ridurre lo stress termico dell'articolazione della saldatura.

Scegli la saldatura giusta: usa una saldatura ad alta resistenza che corrisponda al coefficiente di espansione termica del materiale del substrato per aumentare la resistenza alle crepe del giunto di saldatura.

Ottimizzare il materiale del substrato: selezionare un materiale del substrato con un coefficiente di espansione termica che corrisponde alla saldatura per ridurre lo stress termico del giunto di saldatura.

2. Bridging saldato

1. Analisi causa

Il ponte di saldatura si riferisce alla saldatura in eccesso tra giunti di saldatura adiacenti, che formano un cortometraggio a ponte, che di solito è causato dai seguenti motivi:

Troppa saldatura: durante il processo di saldatura viene utilizzato troppa saldatura, con conseguente saldatura in eccesso che forma un ponte tra giunti di saldatura adiacenti.

Temperatura di saldatura troppo elevata: una temperatura di saldatura troppo alta aumenta la fluidità della saldatura, che forma facilmente un ponte tra giunti di saldatura adiacenti.

Problema del modello di stampa: il design irragionevole dell'apertura del modello di stampa porta a un'eccessiva deposizione di saldature.

2. Soluzione

Per il problema del ponte di saldatura, è possibile prendere le seguenti soluzioni:

Controlla la quantità di saldatura: controlla ragionevolmente la quantità di saldatura utilizzata per garantire che la quantità di saldatura per ciascun giunto di saldatura sia appropriata per evitare la saldatura in eccesso che forma un ponte.

Regolare la temperatura di saldatura: utilizzare un'adeguata temperatura di saldatura per ridurre la fluidità della saldatura e prevenire la formazione del ponte.

Ottimizzare il modello di stampa: progettare aperture di modelli di stampa ragionevoli per garantire una deposizione di saldatura uniforme e ridurre la saldatura in eccesso.

Iii. Giunti di saldatura fredda

1. Analisi causa

I giunti di saldatura fredda si riferiscono a giunti di saldatura che sembrano essere buone ma che sono in realtà a scarso contatto, con conseguenti prestazioni elettriche instabili. Questo di solito è causato dai seguenti motivi:

La saldatura non è completamente sciolta: la temperatura di saldatura è insufficiente, con conseguente fusione incompleta della saldatura e scarso contatto con il pad e i perni dei componenti.

Tempo di saldatura insufficiente: il tempo di saldatura è troppo corto e la saldatura non si infiltra completamente il cuscinetto e i perni dei componenti, con conseguenti giunti di saldatura fredda.

Presenza di ossidi: esistono ossidi sulla superficie del cuscinetto e i perni dei componenti, che colpiscono la bagnatura e il contatto della saldatura.

2. Soluzione

Per il problema delle articolazioni di saldature a freddo, è possibile prendere le seguenti soluzioni:

Aumenta la temperatura di saldatura: assicurarsi che la temperatura di saldatura sia abbastanza elevata da sciogliere completamente la saldatura e aumentare l'area di contatto del giunto di saldatura.

Estendi i tempi di saldatura: prolunga in modo appropriato il tempo di saldatura per consentire alla saldatura di infiltrarsi completamente i cuscinetti e i pin componenti per garantire un buon contatto.

Pulire la superficie di saldatura: pulire gli ossidi sulla superficie dei cuscinetti e dei perni dei componenti prima di saldare per garantire che la saldatura possa infiltrarsi e contattare completamente.

IV. Pori articolari di saldatura

1. Analisi causa

I pori di giunti di saldatura si riferiscono a bolle all'interno o sulla superficie dei giunti di saldatura, che di solito sono causati dai seguenti motivi:

Impurità nella saldatura: la saldatura contiene impurità o gas, che formano i pori durante il processo di saldatura.

Elevata umidità nell'ambiente di saldatura: l'umidità nell'ambiente di saldatura è elevata, la saldatura è umida e il gas viene generato durante il processo di saldatura, formando pori.

Il cuscinetto non è completamente pulito: ci sono impurità o contaminanti sulla superficie del cuscinetto, che influenzano la fluidità della saldatura e formano pori.

2. Soluzione

Per il problema dei pori articolari di saldatura, è possibile prendere le seguenti soluzioni:

Utilizzare una saldatura ad alta purezza: scegli una saldatura ad alta purezza a bassa impurità per ridurre la formazione dei pori.

Controllare l'umidità dell'ambiente di saldatura: mantenere l'umidità adeguata nell'ambiente di saldatura per impedire alla saldatura di diventare umida e ridurre la formazione di pori.

Pulisci il cuscinetto: pulire completamente le impurità e i contaminanti sulla superficie del pad prima della saldatura per garantire la fluidità e il buon contatto della saldatura.

Conclusione

InElaborazione PCBA, Difetti di saldatura comuni come il cracking dei giunti di saldatura, il ponte di saldatura, i giunti di saldatura a freddo e i pori di giunti di saldatura influenzeranno la qualità e l'affidabilità del prodotto. Comprendendo le cause di questi difetti e prendendo soluzioni corrispondenti, la qualità di saldatura dell'elaborazione PCBA può essere effettivamente migliorata per garantire la stabilità e la sicurezza del prodotto. Con il continuo avanzamento della tecnologia e l'ottimizzazione dei processi, la qualità di saldatura dell'elaborazione PCBA sarà ulteriormente migliorata, fornendo una solida garanzia per l'affidabilità e le prestazioni dei prodotti elettronici.
