Tecnologia di rilevamento avanzata nell'elaborazione PCBA

Nell'elaborazione PCBA (Gruppo a circuito stampato), la tecnologia di rilevamento è fondamentale per garantire la qualità e le prestazioni del prodotto. Con il continuo avanzamento della tecnologia, vengono applicate sempre più tecnologie di rilevamento avanzate al processo di elaborazione PCBA per migliorare l'accuratezza, l'efficienza e l'affidabilità del rilevamento. Questo articolo esplorerà diverse tecnologie di rilevamento avanzate comuni e le loro applicazioni nell'elaborazione PCBA.

I. Ispezione ottica automatica (AOI)

1. Panoramica della tecnologia AOI

L'ispezione ottica automatica (AOI) è una tecnologia che utilizza un sistema visivo per rilevare automaticamente i circuiti ed è ampiamente utilizzata nell'elaborazione PCBA.

Principio di lavoro: il sistema AOI scruta il circuito attraverso una fotocamera ad alta risoluzione, cattura l'immagine e la confronta con lo standard preimpostata per identificare difetti e punti negativi.

Contenuto di rilevamento: AOI è in grado di rilevare problemi come qualità del giunto di saldatura, posizione dei componenti, componenti mancanti e cortocircuiti.

2. Vantaggi di AOI

La tecnologia AOI è rapida, accurata e senza contatto, il che può migliorare significativamente l'efficienza di rilevamento.

Migliorare l'efficienza della produzione: il rilevamento automatizzato riduce il tempo di rilevamento manuale e migliora l'efficienza della produzione.

Elevata precisione: immagini ad alta risoluzione e algoritmi intelligenti possono identificare accuratamente piccoli difetti e ridurre i tassi di rilevamento falsi.

Ii. Rilevamento a raggi X (raggi X)

1. Panoramica della tecnologia a raggi X

Il rilevamento dei raggi X (raggi X) è una tecnologia di rilevamento che utilizza i raggi X per vedere attraverso la struttura interna del circuito, che è adatto a compiti di rilevamento PCBA complessi.

Principio di lavoro: i raggi X penetrano nel circuito per formare un'immagine della struttura interna e vengono rilevati difetti interni come la saldatura scarsa e i cortocircuiti analizzando l'immagine.

Intervallo di applicazione: il rilevamento dei raggi X è particolarmente adatto per il rilevamento di componenti del supporto superficiale come BGA (array di griglia a sfera) e CSP (pacchetto in scala chip).

2. Vantaggi del rilevamento dei raggi X

La tecnologia di rilevamento a raggi X può fornire ispezioni interne approfondite e dettagliate ed è adatta per rilevare difetti nascosti.

Rivelando difetti nascosti: può rilevare difetti interni invisibili come giunti di saldatura fredda e perle di stagno per garantire l'affidabilità complessiva del prodotto.

Test non distruttivi: i test non distruttivi dei circuiti non influiscono sull'integrità del prodotto.

Iii. Rilevamento di imaging termico a infrarossi

1. Panoramica della tecnologia di imaging termico a infrarossi

Il rilevamento di imaging termico a infrarossi utilizza telecamere a infrarossi per catturare l'immagine di distribuzione della temperatura del circuito per rilevare possibili problemi di surriscaldamento o di fallimento termico.

Principio di lavoro: la fotocamera a infrarossi cattura le radiazioni a infrarossi sulla superficie del circuito, la converte in un'immagine di temperatura e identifica le anomalie analizzando l'immagine termica.

Ambito dell'applicazione: adatto per rilevare anomalie termiche, aree di surriscaldamento e problemi di gestione dell'alimentazione nei circuiti.

2. Vantaggi del rilevamento di imaging termico a infrarossi

La tecnologia di imaging termico a infrarossi può monitorare le variazioni di temperatura del circuito in tempo reale e fornire preziose informazioni sulla diagnosi dei guasti.

Rilevamento in tempo reale: può monitorare la temperatura del circuito in tempo reale e rilevare potenziali problemi di surriscaldamento nel tempo.

Rilevamento senza contatto: utilizza un rilevamento non contatto per evitare interferenze fisiche con il circuito.

IV. Test elettrici (ICT)

1. Panoramica della tecnologia ICT

I test elettrici (test in circuito, ICT) sono una tecnologia di test per rilevare la funzionalità e la connettività delle schede dei circuiti. Il circuito viene testato attraverso segnali elettrici.

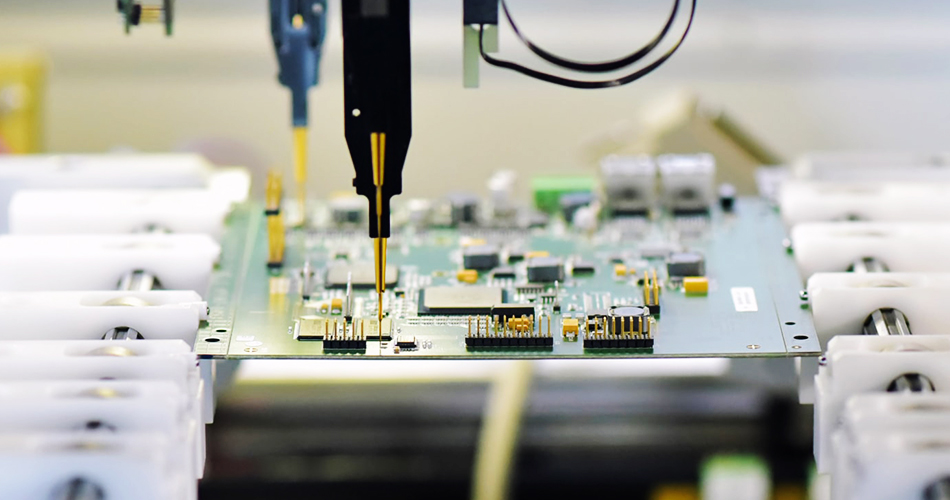

Principio di lavoro: le TIC utilizza sonde di prova per connettersi ai punti di prova del circuito, applica segnali elettrici e misura la risposta per verificare le prestazioni elettriche e la connettività del circuito.

Contenuto di rilevamento: si possono rilevare i problemi di corto circuito, circuito aperto, non corrispondenza del valore dei componenti e problemi di saldatura del circuito.

2. Vantaggi delle TIC

La tecnologia ICT può eseguire test di prestazioni elettriche complete durante il processo di produzione per garantire la funzionalità e l'affidabilità del circuito.

Test completo: testare in modo completo i vari parametri elettrici del circuito per garantire la funzionalità del prodotto.

Alta efficienza: il processo di test automatizzato migliora l'efficienza del test e riduce l'intervento manuale.

V. Test funzionale

1. Panoramica del test funzionale

Test funzionaleè un test di PCBA in condizioni di lavoro effettive per garantire che le sue varie funzioni soddisfino i requisiti di progettazione.

Principio di lavoro: mettere il PCBA in un ambiente di lavoro simulato e verificare le sue funzioni e le prestazioni eseguendo il programma di test funzionale preimpostata.

Ambito dell'applicazione: applicabile al test dello stato di lavoro e delle funzioni effettive di PCBA e alla valutazione delle sue prestazioni nelle applicazioni effettive.

2. Vantaggi del test funzionale

Il test funzionale può simulare condizioni di lavoro reali e fornire risultati dei test più vicini all'ambiente di utilizzo effettivo.

Test dell'ambiente reale: test in condizioni di lavoro reali per garantire le prestazioni di PCBA in uso effettivo.

Scoperta del problema: può scoprire problemi funzionali e garantire l'affidabilità e la stabilità del prodotto.

Conclusione

InElaborazione PCBA, l'uso della tecnologia di rilevamento avanzata è un mezzo importante per garantire la qualità e le prestazioni del prodotto. Introducendo tecnologie come l'ispezione ottica automatica (AOI), l'ispezione a raggi X, l'ispezione di imaging termico a infrarossi, i test elettrici (TIC) e i test funzionali, le aziende possono migliorare l'accuratezza del rilevamento, l'efficienza e l'affidabilità. In futuro, con il continuo avanzamento della tecnologia, queste tecnologie di rilevamento continueranno a sviluppare e migliorare ulteriormente la qualità complessiva e l'efficienza di produzione dell'elaborazione PCBA.
