PCBA per automobili: un'ingegneria sistematica dai pilastri dell'affidabilità alla produzione senza difetti

L'automobile moderna sta subendo una profonda trasformazione da "prodotto meccanico" a "terminale mobile intelligente". In questa evoluzione, il gruppo scheda a circuito stampato (PCBA), in quanto supporto fisico e nucleo di interconnessione elettrica delle unità di controllo elettronico (ECU), è diventato un fattore determinante delle prestazioni, della sicurezza e dei limiti funzionali del veicolo. A differenza dell’elettronica di consumo,PCBA automobilisticofunziona in un ambiente estremo caratterizzato da temperature elevate, cicli termici severi, vibrazioni intense, umidità e interferenze elettromagnetiche. La sua progettazione e produzione costituiscono quindi un rigoroso sistema scientifico che abbraccia la selezione dei componenti, il controllo del processo e la tracciabilità della qualità dell'intero ciclo di vita.

I. Standard rigorosi di livello superiore: il fossato di qualità costruito da AEC-Q e IATF 16949

L’affidabilità del PCBA automobilistico non deriva dal rafforzamento in un’unica fase, ma è radicata in un sistema top-down di standardizzazione obbligatoria. Tra questi, la serie AEC-Q e il sistema di gestione della qualità IATF 16949 costituiscono i due pilastri.

Gli standard AEC-Q, stabiliti dall'Automotive Electronics Council, forniscono specifiche di certificazione dei componenti con soglie di test rigorose per diversi tipi di componenti. Ad esempio, AEC-Q100 si concentra sui circuiti integrati (IC), richiedendo loro di superare test quali cicli di temperatura, elettromigrazione e analisi dei guasti. AEC-Q200 prende di mira i componenti passivi (condensatori, resistori, ecc.), sottoponendoli a test di shock termico, umidità e vibrazioni per garantire che le loro prestazioni rimangano stabili in un ampio intervallo di temperature da -40 °C a +125 °C (e oltre). Qualsiasi componente che non abbia superato la certificazione AEC-Q deve affrontare notevoli barriere all’ingresso nelle principali catene di fornitura automobilistica.

A livello di sistema di produzione, IATF 16949:2016 ha sostituito ISO/TS 16949 come unico standard di gestione della qualità per l'industria automobilistica. Il suo mandato principale è l'implementazione obbligatoria dei cinque strumenti principali (APQP, PPAP, FMEA, MSA, SPC) per stabilire un'architettura di qualità a circuito chiuso. Nello specifico:

• L'APQP (Advanced Product Quality Planning) richiede le revisioni DFM (Design for Manufacturability) in fase di progettazione per evitare in modo proattivo potenziali difetti, come il "tombstoning" di piccoli componenti 0201 o difetti di progettazione dei pad BGA (Ball Grid Array).

• Il PPAP (Production Part Approval Process) impone che l'indice di capacità del processo (Cpk) per le caratteristiche critiche per la qualità (CTQ) debba essere ≥ 1,67, il che significa che la capacità del processo deve superare di gran lunga gli standard industriali generali.

• La FMEA (Failure Mode and Effects Analysis) valuta sistematicamente il numero di priorità del rischio (RPN) delle potenziali modalità di guasto nelle linee SMT (Surface Mount Technology), come pasta saldante insufficiente o vuoti BGA, e applica azioni correttive obbligatorie per gli articoli con RPN elevato.

Doppia garanzia di progettazione e processo: affrontare le sfide termiche, meccaniche e chimiche

Le sfide fisiche affrontate dai PCBA automobilistici si concentrano su tre aree: gestione termica, stress meccanico e corrosione ambientale. Ciò richiede innovazione collaborativa sia nei processi di progettazione che di produzione.

1. Gestione termica e selezione dei materiali I PCBA situati vicino ai vani motore o ai pacchi batteria devono resistere a temperature elevate prolungate. Per mitigare i guasti termici, i progettisti danno priorità ai substrati con materiali FR-4 o poliimmide ad elevata Tg (temperatura di transizione vetrosa ≥ 170 °C), impedendo al PCB di ammorbidirsi e deformarsi sotto il calore. Per i componenti ad alta potenza, vengono introdotti i PCB Metal Core (MCPCB) o i via termici combinati con dissipatori di calore per ottimizzare i percorsi di dissipazione del calore. Inoltre, i rivestimenti al plasma PECVD (Plasma-Enhanced Chemical Vapor Deposition), essendo termicamente trasparenti, offrono protezione a livello molecolare senza impedire la dissipazione del calore, rendendoli particolarmente adatti per applicazioni compatte ad alta densità di potenza come i controller di dominio.

2. Protezione dalle vibrazioni meccaniche e rinforzo delle connessioni Le vibrazioni sono la causa principale del cedimento per fatica dei giunti di saldatura. Le linee guida di progettazione seguono i principi DFM: evitare di posizionare componenti grandi e pesanti in zone di concentrazione delle sollecitazioni e dare priorità all'SMT rispetto ai componenti a foro passante per ridurre lo stress dei giunti di saldatura. Per i pacchetti BGA sensibili alle vibrazioni, viene implementato il processo di riempimento insufficiente, ovvero riempire lo spazio sotto il chip con adesivo per distribuire lo stress. Ciò può migliorare l’affidabilità dell’impatto di diversi ordini di grandezza. Inoltre, gli standard di adattamento a pressione come IPC-9797A forniscono specifiche per l'affidabilità del connettore in ambienti soggetti a vibrazioni.

3. Rivestimento conforme e protezione dalla corrosione Umidità, nebbia salina e inquinanti chimici rappresentano una minaccia di corrosione a lungo termine per il PCBA. L'applicazione selettiva del rivestimento conforme è una pratica standard. Tuttavia, per i sensori o i collegamenti di segnale ad alta frequenza, i rivestimenti tradizionali possono influire sull’integrità del segnale o aggiungere resistenza termica. In questi casi, i rivestimenti a livello molecolare basati su nanotecnologie (ad esempio, i rivestimenti al plasma di P2i) offrono una soluzione superiore, fornendo protezione anticondensa senza alterare le caratteristiche di impedenza. Per le regioni BGA ad alta densità, si fa affidamento su AXI (ispezione automatizzata a raggi X) per monitorare i tassi di svuotamento della saldatura (in genere richiesto <25%) per evitare che i vuoti diventino origini di corrosione o propagazione di crepe.

Produzione senza difetti: tracciabilità completa da 3D SPI a MES a ciclo chiuso

L'obiettivo principale della produzione di PCBA per il settore automobilistico è avvicinarsi al principio "Zero Difetti". Questo obiettivo viene raggiunto attraverso un'ispezione altamente automatizzata e un controllo del processo in tempo reale.

Nella fase critica dell'SMT, ovvero la stampa della pasta saldante, le statistiche mostrano che il 60%-70% dei difetti hanno origine da deviazioni di stampa. Per risolvere questo problema, le principali linee di produzione adottano 3D SPI (ispezione tridimensionale della pasta saldante) accoppiato a un sistema di feedback a circuito chiuso collegato alla stampante. Quando SPI rileva una deviazione della tendenza nel volume o nell'altezza della pasta saldante, il sistema regola automaticamente la pressione della racla o la velocità di rilascio dello stencil senza intervento manuale. Questo meccanismo mantiene il Cpk dei parametri critici stabilmente sopra 1,67. Nelle fasi successive:

• L'AOI (ispezione ottica automatizzata) cattura difetti visivi come spostamenti e ponti dei componenti.

• L'ICT (In-Circuit Testing) utilizza i contatti della sonda per individuare rapidamente guasti elettrici come cortocircuiti e tolleranze di resistenza.

• L'FCT (Functional Circuit Testing) simula le condizioni operative reali (ad esempio, fluttuazioni di potenza a 12 V/24 V) per verificare l'integrità funzionale del PCBA.

Fondamentalmente, la tracciabilità end-to-end non è negoziabile. Come previsto dalla norma IATF 16949, il Manufacturing Execution System (MES) collega il numero di lotto di ciascun componente, i parametri di posizionamento, i profili di temperatura di rifusione e persino le immagini a raggi X all'UID univoco finale inciso al laser del PCBA. In caso di guasto sul campo, la cronologia completa della produzione può essere recuperata entro 60 secondi, consentendo un contenimento preciso e un'analisi delle cause principali. Questa capacità di tracciabilità è sempre più vitale anche per supportare le normative sul “diritto alla riparazione”.

Stratificazione delle applicazioni e integrazione dei sistemi

Le applicazioni PCBA automobilistiche abbracciano più ambiti, dal controllo della carrozzeria e del gruppo propulsore agli abitacoli intelligenti e alla guida autonoma. Ciascuno scenario impone priorità distinte:

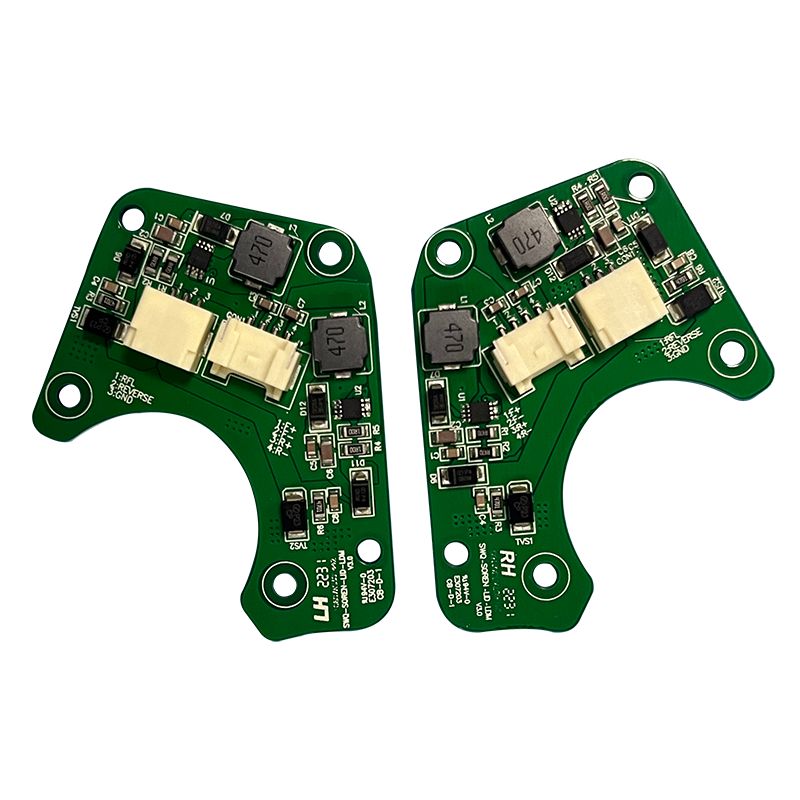

• Body Domain (BCM, Body Control Module): enfatizza il controllo I/O e il basso consumo energetico, con la sensibilità ai costi che richiede misure di protezione bilanciate.

• Gruppo propulsore e domini di sicurezza (ABS/ESP, sistema di frenatura antibloccaggio/programma elettronico di stabilità): richiedono una velocità di risposta estremamente elevata e una tolleranza agli ambienti estremi, che richiedono circuiti integrati AEC-Q100 di alta qualità e un design ridondante rinforzato.

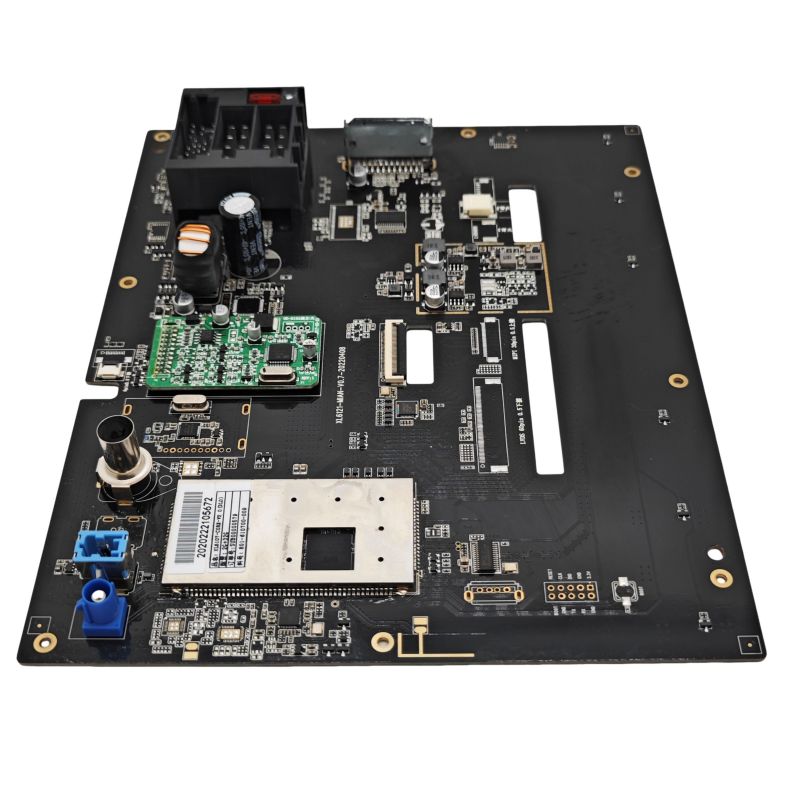

• Dominio dell'infotainment: dà priorità alla trasmissione del segnale ad alta velocità (ad esempio, HDMI, LVDS) e alla compatibilità elettromagnetica (EMC), spesso utilizzando tecnologie HDI (High-Density Interconnect) o rigid-flex per ottimizzare l'integrità del segnale.

PCBA automobilisticoè, nella sua essenza, una scienza del determinismo. Stabilisce standard rigorosi attraverso AEC-Q e IATF 16949 per filtrare i geni affidabili alla fonte; conferisce all'hardware resistenza agli ambienti difficili attraverso progetti e processi specializzati che mirano al calore, alle vibrazioni e alla corrosione; e garantisce una coerenza del processo con difetti prossimi allo zero nella produzione di massa attraverso SPC a circuito chiuso, ispezione AOI/a raggi X e tracciabilità MES. Man mano che le architetture E/E (elettriche/elettroniche) automobilistiche si evolvono verso piattaforme informatiche centrali, PCBA non deve solo accogliere densità di elaborazione più elevate, ma anche ottenere ridondanza e prevedibilità dei guasti all'interno del quadro di sicurezza funzionale (ISO 26262). L’innovazione tecnologica in questo campo continua a spingere l’industria automobilistica verso orizzonti più sicuri, più intelligenti e più affidabili.
