Evitare le insidie ​​​​della messa a terra e i detriti delle viti: linee guida di progettazione per PCBA di controllo motore ad alta affidabilità

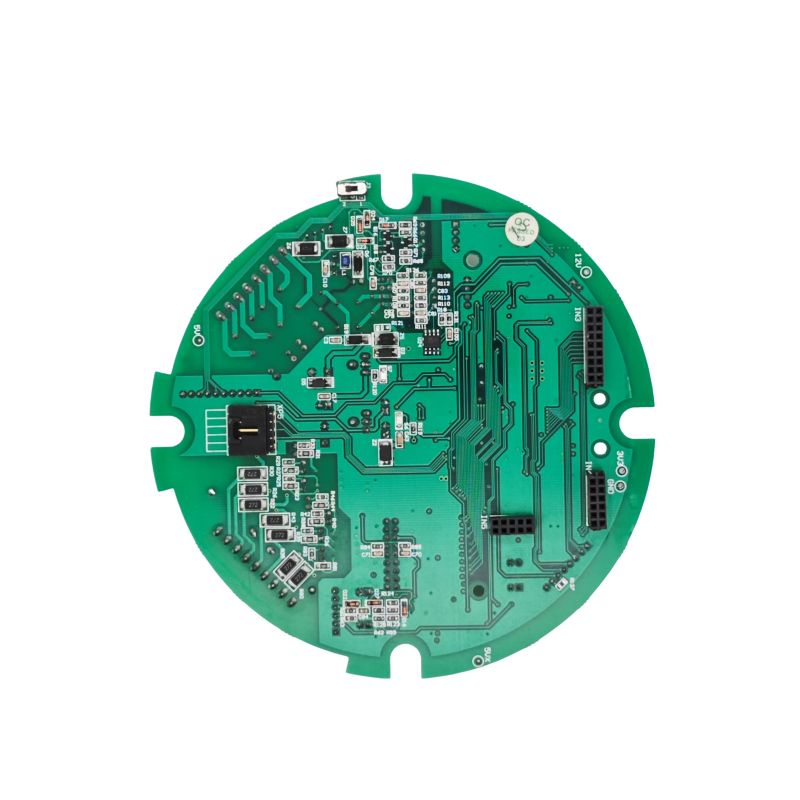

PCBA di controllo motore (Printed Circuit Board Assembly) è il principale abilitatore del controllo del movimento di precisione nell'automazione industriale, nella robotica, nei veicoli a nuova energia e negli elettrodomestici intelligenti. Questa guida pratica consolida le informazioni chiave provenienti dalla selezione dell'architettura, dal layout del PCB, dall'assemblaggio e dalla verifica, aiutando ingegneri e product manager a evitare le trappole comuni e a garantire una transizione graduale dal prototipo alla produzione in grandi volumi.

1. Fase di progettazione: architettura e selezione dei componenti

1.1 Soluzioni personalizzate e soluzioni standard

All'avvio del progetto, valuta se adottare un PCBA personalizzato o un modulo standard standard. Sebbene il PCBA personalizzato comporti costi NRE (ingegneria non ricorrente) iniziali più elevati, consente l'ottimizzazione per tipi di motore specifici, come BLDC, passo-passo o servo, e obiettivi prestazionali precisi (ad esempio, precisione di velocità/coppia entro ±0,5%). Le soluzioni personalizzate offrono inoltre un'efficienza di integrazione del sistema superiore (spesso superiore al 95%) e affidabilità a lungo termine in condizioni operative difficili.

1.2 Chipset principale e selezione della topologia

• Processore: un MCU a 32 bit con periferiche dedicate al controllo motore (ad esempio, core ARM Cortex-M4) è fortemente consigliato per gestire algoritmi ad alta intensità di calcolo come il controllo orientato al campo (FOC) con risposta in tempo reale.

• Driver e stadio di potenza:

• Per progetti ad alta integrazione, scegli circuiti integrati driver BLDC completamente integrati (ad esempio, la serie TI MCF831xC) che combinano gate driver e FET di potenza. Ciò semplifica i circuiti esterni, ma richiede un attento disaccoppiamento: almeno cinque condensatori critici (VM-PGND, CPH-CPL, ecc.) devono essere posizionati secondo la scheda tecnica per garantire un funzionamento stabile.

• Per applicazioni ad alta potenza (ad esempio >50 A), sono preferibili MOSFET/IGBT discreti con gate driver dedicati. Prendi in considerazione dispositivi ad ampio gap di banda (SiC o GaN) per ottenere frequenze di commutazione più elevate e perdite ridotte.

2. Layout PCB: l'arte della soppressione del rumore e della gestione termica

Una scheda di controllo del motore è intrinsecamente un gruppo a segnale misto e ad alta intensità di potenza. Un layout inadeguato è la causa principale dei guasti EMC e dei ritorni sul campo.

2.1 Strategia di partizionamento e messa a terra del circuito (critica)

Regola d'oro: isolare fisicamente la terra dell'alimentazione dalla terra del segnale.

• Zonizzazione: dividere il PCB in tre regioni distinte:

• Zona rumorosa: inverter di potenza, relè e circuiti di comando del gate.

• Zona digitale: MCU, interfacce di comunicazione (CAN, UART, SPI).

• Zona analogica: rilevamento corrente/tensione, ingressi encoder/resolver. Mantieni le tracce PWM ad alta frequenza lontane dai sensibili percorsi di feedback analogico.

• Implementazione della messa a terra:

• Adottare un approccio di messa a terra a punto singolo o un piano di terra diviso.

• Collegare la terra digitale e analogica in un unico punto vicino al pin di riferimento dell'ADC.

• Isolare la terra di alimentazione (rumorosa) e collegarla al punto stella-terra del sistema tramite un percorso a bassa impedenza, impedendo che grandi correnti transitorie corrompano i segnali di controllo.

• Raccomandazione per l'impilamento: una scheda a 4 strati è l'ideale quando il budget lo consente. Utilizzare strati di terra dedicati adiacenti al lato del componente primario per fornire percorsi di ritorno a bassa induttanza e schermatura intrinseca. Per i progetti a 2 strati, utilizzare estesi allagamenti del terreno e mantenere le linee di alimentazione quanto più corte e larghe possibile.

2.2 Anelli di potenza e dissipazione termica

• Larghezza della traccia e area del loop: le tracce del bus CC e dell'uscita trifase devono essere corte e larghe per resistere a di/dt elevati. Le coppie di segnali gate-drive dovrebbero correre parallele e vicine ai terminali sorgente MOSFET corrispondenti per ridurre al minimo l'induttanza parassita.

• Gestione termica: utilizza i canali termici per condurre in modo efficiente il calore dai dispositivi di alimentazione ai piani interni in rame o ai cuscinetti del dissipatore di calore dello strato inferiore. Applica aperture della maschera di saldatura (rame esposto) sui percorsi ad alta corrente per consentire il collegamento ausiliario del dissipatore di calore.

3. Assemblaggio e produzione: dettagli trascurati ma critici

3.1 Resilienza della catena di fornitura nella pianificazione della distinta base

Prima della finalizzazione della distinta base (distinta base), eseguire una valutazione del rischio di fornitura per articoli a lungo termine come MCU e ricetrasmettitori di comunicazione. Ove possibile, riserva impronta alternativa compatibile con i pin nel layout per evitare interruzioni della produzione causate da interruzioni del fornitore di un'unica fonte.

3.2 Pulizia del fissaggio delle viti (una modalità di errore frequente ma ignorata)

Durante l'assemblaggio della PCBA del controller del motore, i detriti metallici trasportati dalle viti sono un killer nascosto che provoca cortocircuiti e degrado dell'isolamento.

• Rischio: le particelle metalliche provenienti dagli alimentatori a vite vibranti possono cadere sui pin dei circuiti integrati ad alta densità o tra tracce adiacenti, provocando guasti intermittenti o cortocircuiti immediati all'accensione.

• Contromisure:

• Sostituisci i tradizionali alimentatori a vasca vibrante con alimentatori a gradini per ridurre al minimo la generazione di particelle indotta dall'attrito.

• Introduci una stazione di rimozione della polvere di aspirazione immediatamente prima della fase di fissaggio.

• Utilizza cacciaviti elettrici intelligenti con monitoraggio della coppia e dell'angolo in tempo reale per evitare una coppia insufficiente (fluttuante) o lo sfilamento della filettatura.

4. Test e validazione: oltre il "gira?"

1. Test funzionale (FCT): in condizioni di carico, verificare il tempo di risposta della protezione da sovracorrente e sovratemperatura, ad esempio assicurandosi che lo spegnimento del driver venga attivato entro <10 µs. Convalida inoltre la logica di declassamento dinamico della potenza durante i cali di tensione.

2. Pre-conformità alla compatibilità elettromagnetica (EMC): le emissioni condotte e irradiate (CE/RE) sono punti critici comuni. Se si verificano guasti, verificare innanzitutto se all'ingresso di alimentazione sono posizionati un diodo TVS e un'induttanza di modo comune adeguatamente dimensionati e ottimizzare la velocità di variazione della commutazione PWM regolando i resistori di gate.

3. Affidabilità a lungo termine: esegui cicli termici e test di funzionamento continuo per verificare l'integrità del giunto di saldatura e il declassamento dei componenti alle massime temperature ambiente.

Progettare un affidabilePCBA di controllo motoreè fondamentalmente un compromesso triangolare tra prestazioni elettriche, termodinamica e compatibilità elettromagnetica. Ogni decisione, dalla chiara suddivisione dei circuiti e una messa a terra disciplinata, al rigoroso controllo della pulizia dell'assemblaggio, determina la stabilità a lungo termine del prodotto in ambienti industriali difficili. Implementando le strategie delineate in questa guida, puoi ridurre in modo significativo i tassi di guasto, abbreviare i cicli di sviluppo e migliorare la robustezza complessiva del tuo sistema di controllo motore.
