Padroneggiare il PCBA della console di gioco: una guida completa all'ingegneria

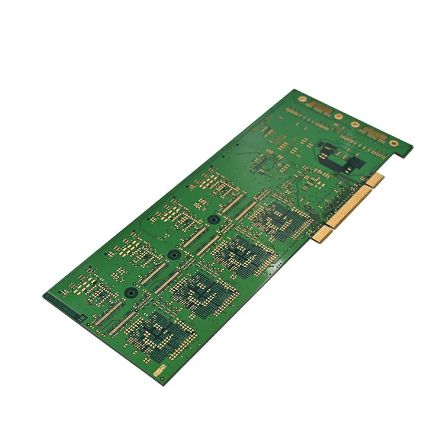

Il PCBA (Printed Circuit Board Assembly) di una console di gioco è il suo "cuore": contiene il processore, la memoria, i driver del display e tutte le interfacce periferiche. Che tu stia costruendo un palmare retrò o un moderno dispositivo di gioco portatile, questa guida ti guida attraverso l'intero processo.

Prima di pianificare: definisci la tua console di gioco

Investire tempo nella pianificazione prima di prendere in mano un saldatore ti eviterà molti grattacapi in futuro.

1. Definisci i tuoi obiettivi e le specifiche principali

Pensa chiaramente al tipo di console di gioco che desideri costruire:

• Stile retrò: esegue giochi emulati a 8 bit o 16 bit, requisiti di prestazioni basse, ottimo per i principianti. Un tipico esempio è un dispositivo compatibile con Arduboy che utilizza un ATmega32u4 da 16 MHz che pilota uno schermo OLED 128×64.

• Stile moderno: esegue Linux, emula PSP o sistemi di livello superiore. Ciò richiede un core più potente, ad esempio un Raspberry Pi 3B+ con display IPS da 7 pollici, oltre a schede di gestione dell'alimentazione e pulsanti di espansione dedicate.

2. Selezionare i componenti principali

Ecco una tipica distinta base per aPCBA della console di gioco:

Suggerimento da professionista: verifica sempre i livelli di tensione e logici (3,3 V contro 5 V) su tutti i componenti per garantire che possano comunicare correttamente.

Progettazione e prototipazione di circuiti

Una volta completata la pianificazione, si passa al nocciolo dello sviluppo PCBA: progettazione e produzione.

1. Schema e layout PCB

Utilizzare uno strumento EDA (KiCad, Altium Designer, EAGLE) per completare quanto segue:

• Disegna lo schema: collega correttamente il processore, il display, i pulsanti, la memoria e i pin del circuito integrato di gestione dell'alimentazione.

• Layout PCB: posizionare il processore principale vicino al connettore del display per abbreviare i percorsi del segnale ad alta velocità. Ampliare le tracce di alimentazione e di terra e utilizzare un piano di terra solido per ridurre le interferenze elettromagnetiche (EMI).

• Esegui DRC: esegui i controlli delle regole di progettazione per garantire che le larghezze e le distanze delle tracce soddisfino le capacità del tuo produttore.

2. Prototipazione e preparazione della distinta base

Esporta file Gerber e inviali a uno stabilimento PCB per la prototipazione. Nel frattempo, inizia a procurarti i componenti. Tieni presente che i circuiti integrati e i connettori speciali possono avere tempi di consegna di 12-24 settimane, quindi pianifica in anticipo.

 Assemblaggio PCBA – Saldatura e montaggio

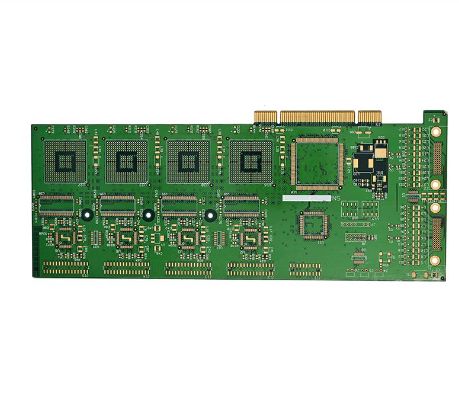

Una volta ricevuto il PCB nudo, è il momento di saldare e assemblare. Scegli il metodo adatto al tuo livello di abilità.

1. Saldatura di componenti SMT (montaggio superficiale)

Per le piccole parti SMD come resistori e condensatori, il processo professionale utilizza la saldatura pick-and-place + reflow. In uno scenario fai-da-te, puoi:

• Saldatura manuale: utilizzare le pinzette per posizionare la parte, riscaldare il pad e il perno con la punta del ferro e inserire il filo di saldatura.

• Rifusione: applicare la pasta saldante sulle piazzole, posizionare i componenti e riscaldare il PCB su una piastra riscaldante finché la pasta non si scioglie (~190°C).

2. Saldatura di componenti THT (foro passante)

Pulsanti, portabatterie, connettori maschio e parti simili vengono inseriti dal lato superiore e saldati sul lato inferiore.

Suggerimenti per la saldatura:

• Saldare prima i componenti più corti (resistori, condensatori), poi quelli più alti (basette, prese).

• Impostare la temperatura del ferro su ~300°C e mantenere ciascuna giunzione riscaldata per meno di 5 secondi per evitare di danneggiare la parte o il cuscinetto.

• Prestare molta attenzione alla polarità dei LED, dei condensatori elettrolitici e dei cavi della batteria (rosso = positivo, nero = negativo).

Firmware e software

Con l'hardware assemblato, la tua console è solo un "corpo": ha bisogno del firmware per prendere vita.

1. Configura l'ambiente di sviluppo: installa l'IDE Arduino, il sistema operativo Raspberry Pi o toolchain equivalenti per il processore scelto. Per un progetto basato su Arduino Pro Micro, installa la libreria Arduboy2.

2. Scrittura/flash del firmware: il firmware gestisce l'inizializzazione dell'hardware, legge gli input dei pulsanti, guida il display ed esegue la logica del gioco. I principianti dovrebbero iniziare con progetti open source (come le librerie di giochi Arduboy) per imparare come trasferire i giochi.

3. Carica giochi: per le console con supporto microSD, posiziona i file ROM del gioco sulla scheda; il firmware li legge e li esegue da lì.

Test e verifica

Questo è il passaggio relativo alla garanzia della qualità: non saltarlo mai.

1. Ispezione pre-alimentazione: utilizzare un multimetro per verificare la presenza di cortocircuiti tra alimentazione e terra. Ricontrolla la polarità e l'orientamento di tutte le parti.

2. Test di accensione: innanzitutto, accendere senza l'IC principale inserito, verificare che ciascuna barra di alimentazione (ad esempio 3,3 V, 5 V) venga emessa correttamente. Quindi installare il processore e testare la funzionalità di base.

3. Test funzionale: testare gli ingressi dei pulsanti, l'uscita del display, l'audio e la ricarica uno per uno. Utilizza il codice di test che esegue il loop di ciascuna funzione per verificare che ogni riga funzioni.

4. Test di gioco: esegui un gioco ininterrottamente per 15-30 minuti. Monitora la stabilità dello schermo, la reattività dei pulsanti e l'aumento generale della temperatura.

Suggerimenti avanzati e insidie ​​​​comuni

• Progettazione termica: i core ad alte prestazioni (ad esempio, Raspberry Pi) generano calore significativo: tenere conto dei dissipatori di calore o dei fori di ventilazione sia nel layout del PCB che nel design dell'involucro.

• EMI (interferenza elettromagnetica): per segnali digitali ad alta velocità, utilizzare coppie differenziali e circondarle con tracce di terra per ridurre il rumore.

• DFM (Design for Manufacturability): se pianifichi una produzione in piccoli lotti, consulta il tuo stabilimento PCBA nelle prime fasi della fase di progettazione per assicurarti che il tuo layout corrisponda alle loro capacità di produzione.
