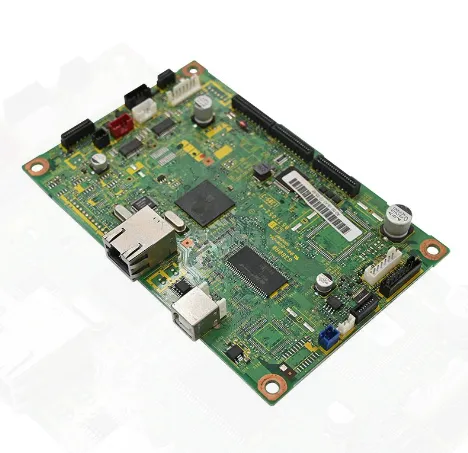

A Unixplore Electronics Co., Ltd., abbiamo trascorso anni in prima linearilevatore radar PCBAproduzione. Lavorando con clienti del settore automobilistico, della sicurezza e delle applicazioni di rilevamento industriale, abbiamo riscontrato una sfida che mette ripetutamente in difficoltà anche i team di ingegneri più esperti: il frustrante divario tra un progetto di riferimento funzionante e un PCBA pronto per la produzione che funziona in modo coerente nel mondo reale.

Probabilmente sei stato lì. La scheda di riferimento funziona magnificamente in laboratorio. Il tuo PCB personalizzato? Campo di rilevamento più breve. Variazione selvaggia da unità a unità. O peggio, i fallimenti nella certificazione EMC ti riportano al punto di partenza.

Questi problemi non portano sfortuna. Sono il risultato prevedibile della sottovalutazione di ciò che serve per progettare e produrre circuiti ad alta frequenza su larga scala. Attingendo alla nostra esperienza pratica come produttore dedicato di PCBA per rilevatori radar, ti guideremo attraverso le sfide reali e, cosa più importante, ti mostreremo come risolverle, passo dopo passo.

Le cause principali: perché i PCBA radar hanno prestazioni inferiori

Un PCBA radar funziona alle frequenze delle microonde: 24 GHz, 60 GHz o addirittura 77 GHz. A queste frequenze, il substrato del PCB smette di essere un'interconnessione passiva e diventa una parte attiva del circuito RF. Questo cambiamento fondamentale introduce modalità di guasto che semplicemente non esistono a frequenze più basse.

Ecco cosa abbiamo visto far deragliare i progetti più e più volte:

• Incoerenza tra batch: utilizzando esattamente gli stessi file di progettazione, cicli di produzione diversi possono produrre variazioni di ampiezza dell'ADC del 10–15%. Abbiamo fatto risalire questo fenomeno alle tolleranze di produzione (larghezza della traccia, spaziatura del rame e fluttuazioni della costante dielettrica (Dk)) che alterano direttamente l'impedenza della traccia RF. Senza controlli rigorosi dei processi, le tue schede "identiche" non funzioneranno in modo identico.

• Schede personalizzate e progetti di riferimento: il chip è lo stesso. La configurazione è la stessa. Tuttavia l'angolo di rilevamento della scheda è notevolmente più stretto di quello del modulo di valutazione. Nella nostra esperienza, questo di solito indica uno scarso isolamento RF tra il chip radar (in particolare i dispositivi AIP (Antenna-in-Package)) e il piano di terra del PCB. Lo strato di terra finisce per riflettere o irradiare nuovamente energia, distorcendo il diagramma di radiazione.

• Incubi sulla certificazione EMC/EMI: i prodotti radar devono superare FCC, CE e altri standard normativi. Se le EMC/EMI non sono integrate nel progetto sin dal primo giorno, le soluzioni di retrofit sono costose e spesso inadeguate. Abbiamo salvato più di qualche progetto in cui le "correzioni" dell'ultimo minuto non hanno fatto altro che peggiorare le cose.

• Fallimenti sul campo: una scheda che supera tutti i test di laboratorio può comunque fallire sul campo. Sbalzi di temperatura, vibrazioni, rumore dell'alimentatore e umidità espongono punti deboli che i test al banco non riescono mai a rilevare. Questo è il motivo per cui l'affidabilità ambientale deve far parte della strategia di progettazione e test fin dall'inizio.

La nostra guida passo passo per costruire un rilevatore radar affidabile PCBA

Nel corso degli anni, abbiamo sviluppato un approccio sistematico che fornisce costantemente PCBA radar che funzionano come previsto, lotto dopo lotto. Ecco il nostro manuale.

Passaggio 1: scegli il substrato giusto: non è facoltativo

Alle frequenze delle onde millimetriche, la selezione del substrato è decisiva. FR-4 standard? Va bene per 100 MHz. A 24GHz e oltre, la sua tangente ad alta perdita (Df) e la costante dielettrica instabile (Dk) paralizzeranno le tue prestazioni.

Cosa cerchiamo:

• Dk (costante dielettrica) - Determina la consistenza dell'impedenza. Variazione qui significa variazione nella prestazione.

• Df (fattore di dissipazione) – Un Df più elevato equivale a una perdita di inserzione maggiore. Alle alte frequenze anche le piccole differenze contano.

• I nostri consigli sui materiali:

• Rogers 4350B (Dk 3,5, Df 0,0037) – Il nostro punto di riferimento per i progetti a 24 GHz e 77 GHz. Eccellente equilibrio tra prestazioni RF ed efficienza dei costi.

• Rogers 4003C (Dk 3,4, Df 0,0027) – Perdite inferiori, stabilità eccezionale da lotto a lotto. Ideale quando la coerenza è la tua massima priorità.

• Rogers RO3003 (Dk 3.0, Df 0,0013) – Perdita ultra-bassa per i front-end a onde millimetriche più esigenti.

Approccio attento ai costi: per progetti con vincoli di budget, spesso consigliamo stack-up ibridi, utilizzando materiali ad alta frequenza (come Rogers) solo negli strati critici RF, con FR-4 altrove. Funziona, ma richiede un'attenta valutazione del processo di fabbricazione.

Suggerimento da parte degli esperti della nostra fabbrica: manteniamo scorte regolari di questi materiali ad alta frequenza. Non si tratta solo di comodità: riduce i tempi di consegna ed elimina la variabilità del materiale da un ordine a quello successivo.

Passaggio 2: padroneggiare il layout: la RF è una disciplina, non un mistero

Il layout RF spesso sembra una magia nera. Ma con disciplina ed esperienza, diventa una scienza prevedibile. Ecco le regole che non infrangiamo mai:

• Controllo rigoroso dell'impedenza: le tracce RF devono essere controllate su 50Ω single-ended (100Ω differenziale). Puntiamo a una tolleranza del ±8%, più stretta rispetto allo standard del settore del ±10%. Ciò richiede una stretta collaborazione con il produttore del PCB e, soprattutto, rapporti sui test di impedenza per ogni lotto.

• I condensatori di disaccoppiamento si avvicinano il più possibile: i chip radar utilizzano LDO che richiedono condensatori esterni per la compensazione. Posiziona questi tappi proprio accanto alle palline BGA. Anche pochi millimetri di traccia in più aggiungono un’induttanza parassita che destabilizza la rete di distribuzione dell’energia. Abbiamo eseguito il debug di più errori "misteriosi" causati dal posizionamento pigro del limite di quanto possiamo contare.

• Non dividere mai il piano di terra: il piano di terra deve essere continuo e ininterrotto sotto le sezioni RF. Un piano di terra diviso crea un percorso di ritorno induttivo più lungo e, peggio ancora, si comporta come un'antenna che irradia rumore. Se devi instradare i segnali attraverso il piano terra, pensaci due volte. Di solito non dovresti.

• Le tracce di alimentazione devono trasportare la corrente in modo sicuro: sembra banale, ma vediamo regolarmente progetti in cui le tracce di alimentazione da 1 A sono troppo strette. La nostra regola: usa una larghezza di almeno 16mil (0,4 mm) per una corrente da 1 A. Qualunque cosa più sottile introduce cadute di tensione e problemi termici.

• Isolamento dell'antenna AIP: se il chip radar utilizza un design AIP (Antenna-in-Package), prestare particolare attenzione alla distanza tra l'antenna e il piano di terra del PCB. Aumentare l'altezza del primo strato di terra o aggiungere strutture parassite può ridurre drasticamente le riflessioni sul piano terra che distorcono il diagramma di radiazione.

Fase 3: Produrre con disciplina: la coerenza è tutto

Un design brillante non ha valore se non puoi produrlo in modo affidabile. È qui che molti progetti falliscono e dove il nostro investimento in capacità di produzione avanzate dà i suoi frutti.

I nostri standard di produzione:

• Funzionalità SMT/DIP avanzate: siamo attrezzati per gestire pacchetti passivi 0201 e BGA/QFN con passo da 0,4 mm. Se il tuo produttore non può farlo, allontanati.

• Conformità IPC: seguiamo IPC-6012 (qualificazione PCB rigida) e IPC-A-610 (accettabilità di assemblaggi elettronici) come linee di base non negoziabili.

• Test funzionale RF al 100% (FCT): questo è fondamentale. AOI e ICT rilevano problemi di saldatura e connettività, ma non misurano le prestazioni RF. Testiamo ogni singola scheda per portata di rilevamento, sensibilità e potenza del segnale. Questo è il modo in cui individuiamo ed eliminiamo le variazioni da lotto a lotto prima che le schede vengano spedite.

Gestione energetica per progetti alimentati a batteria: per serrature intelligenti, sensori e rilevatori radar IoT, il consumo energetico in modalità sospensione è un campo di battaglia chiave. I nostri progetti sfruttano PMIC con corrente di quiescenza ultrabassa e topologie di alimentazione attentamente ottimizzate per ottenere correnti di sonno a livello di microampere.

Passaggio 4: imparare dagli errori degli altri e dalla nostra esperienza

Non devi commettere ogni errore da solo. Ecco cosa abbiamo imparato da migliaia di progetti radar:

• Inizia con il progetto di riferimento, ma capisci perché funziona: i progetti di riferimento di TI, Infineon, NXP e altri esistono per un motivo. Sono provati. Li trattiamo come il nostro punto di partenza, non come un suggerimento. Quando proponiamo modifiche, sia che si tratti di aggiungere un isolatore o modificare il valore di un condensatore, convalidiamo ogni modifica con simulazioni e test sui prototipi.

• Attenzione ai "piccoli" cambiamenti: una volta abbiamo visto un progetto in cui l'aggiunta di un condensatore di disaccoppiamento da 12pF su una linea SPI causava anomalie di ampiezza dell'ADC. La causa principale? Rimbalzo del terreno e posizionamento del cappuccio, non il condensatore stesso. La lezione: considerare ogni cambiamento come significativo fino a prova contraria.

• In caso di dubbi, inizia con un modulo: se il tuo team è nuovo nella progettazione RF, valuta la possibilità di iniziare con un modulo radar consolidato (come i progetti a 24 GHz basati su ICL1112 o simili). Questi moduli hanno già risolto le sfide legate all'antenna, al front-end RF e alla banda base. Puoi integrarli nel tuo sistema con un rischio molto più basso.
