La risposta breve: dipende dalla tua applicazione

Con 20 anni di esperienza nell'elettronica di potenza e nell'analisi dei guasti di azionamenti industriali, controller EV e servosistemi, ho documentato come le decisioni sulla saldatura determinano o compromettono l'affidabilità del controllo del motore. Questa guida fornisce dati tecnici, tabelle comparative e consigli testati sul campo.

La saldatura senza piombo è obbligatoria per la maggior parte dei prodotti commerciali per il controllo dei motori spediti nei mercati regolamentati (UE, Cina, Corea). Tuttavia, esistono esenzioni per le applicazioni sottocofano automobilistiche, per il settore aerospaziale e per alcune unità industriali in cui l'affidabilità prevale sui requisiti normativi.

Differenze tecniche: saldatura con piombo e senza piombo

Comprendere le proprietà del materiale spiega perché questa decisione è importante per i PCBA per il controllo motore.

Composizione della lega e punti di fusione

Confronto di affidabilità meccanica

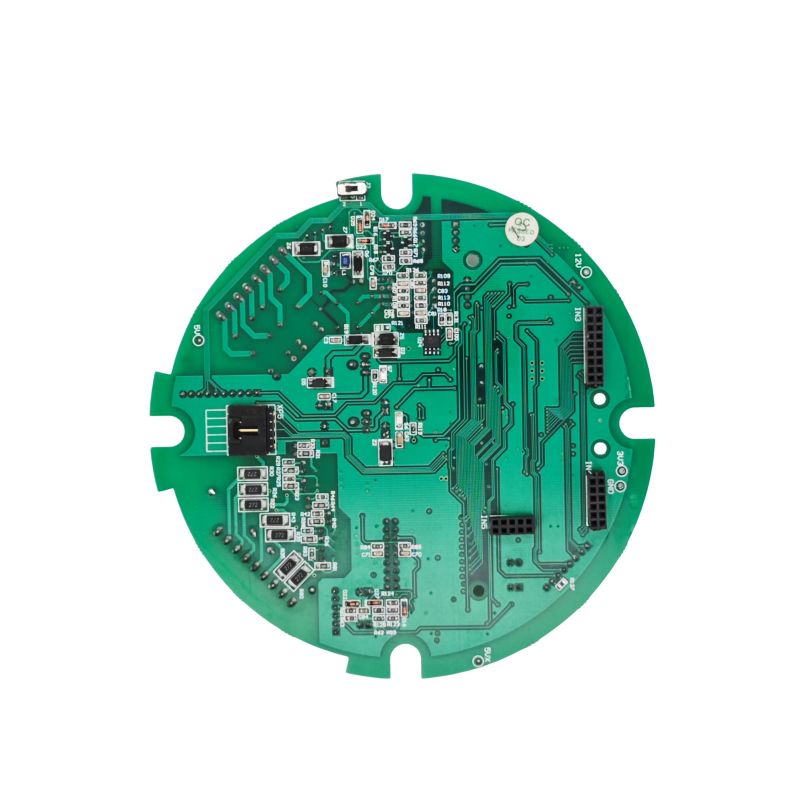

Perché i PCBA per il controllo motore devono affrontare sfide di saldatura uniche

I gruppi di controllo motore sono sottoposti a sollecitazioni che la maggior parte dei PCB non incontra mai. Questi tre fattori rendono fondamentale la scelta della saldatura.

1. Ambienti con vibrazioni elevate

I controller del motore montati direttamente su pompe, compressori o veicoli elettrici sperimentano un'eccitazione meccanica continua. Uno studio documentato ha confrontato PCBA identici con saldature con piombo e senza piombo:

- Assemblea guidata:Primi guasti dopo 40 ore di vibrazione casuale da 6 g (frattura della gamba del componente)

- Assemblaggio senza piombo:Stessa modalità di guasto dopo solo 4 ore di vibrazione identica

La causa? La saldatura senza piombo ha una duttilità ridotta. Quando l'articolazione non può flettersi, lo stress da vibrazione si concentra sul conduttore del componente, provocandone la frattura prematura.

2. Ciclismo termico estremo

Gli azionamenti del motore generano calore. Poi i motori si fermano. Poi ricominciano. Un tipico convertitore di frequenza industriale effettua migliaia di cicli da -40°C a +125°C.

Saldatura al piombocompensa i disallineamenti CTE (coefficiente di espansione termica) tra i componenti e il PCB attraverso la duttilità.

Saldatura senza piomboforma composti intermetallici (IMC) più spessi e fragili sull'interfaccia del giunto. Una crescita eccessiva dell’IMC indebolisce l’interfaccia e accelera l’innesco della cricca.

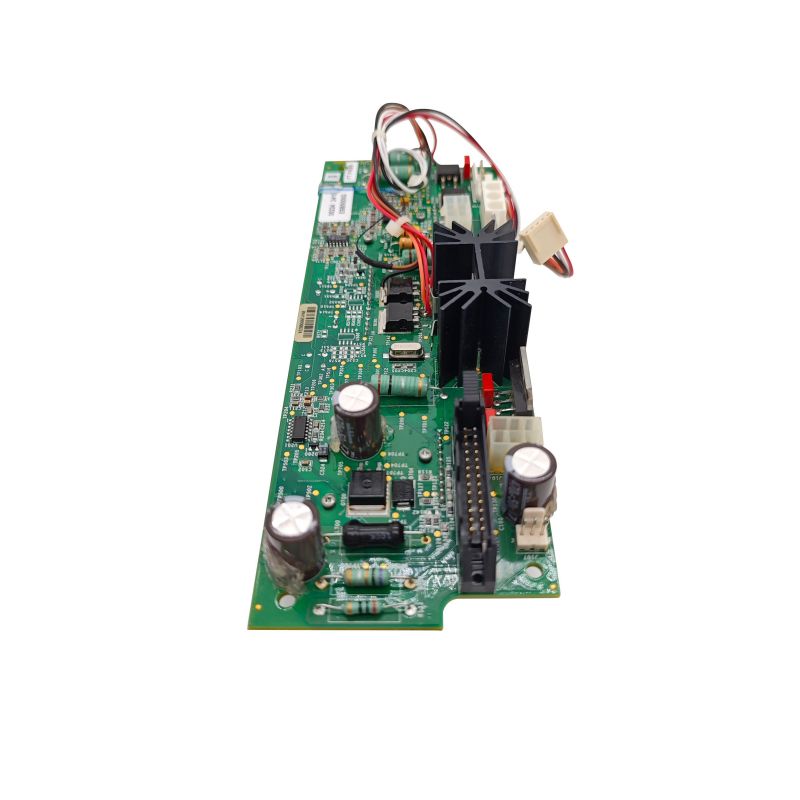

3. Correnti elevate e riscaldamento Joule

I PCBA di controllo motore trasportano correnti continue da 5 A a 200 A+. Ogni giunto di saldatura subisce un autoriscaldamento dovuto alle perdite I²R.

La differenza principale non è la resistenza ma il modo in cui il giunto gestisce lo stress dovuto al ciclo termico nel tempo.

Quando è NECESSARIO utilizzare saldature senza piombo

I requisiti normativi lasciano poco spazio alla scelta in questi scenari.

Mercati conformi alla direttiva RoHS

L’UE, la Cina, la Corea del Sud e molte altre giurisdizioni limitano il piombo nei componenti elettronici allo 0,1% in peso di materiale omogeneo. I prodotti venduti in questi mercati devono utilizzare saldature senza piombo, a meno che non si applichi un'esenzione specifica.

Controlli motori commerciali e di consumo

Elettrodomestici (lavatrici, ventilatori HVAC, compressori per frigoriferi)

Elettroutensili con azionamento a motore

Controller HVAC commerciali

Robotica per usi non industriali

Produzione destinata all’esportazione

Se produci PCBA per il controllo motori per la distribuzione globale, il mantenimento di linee di produzione separate con e senza piombo crea complessità di inventario e rischi di qualità. La lavorazione unificata senza piombo è la scelta pratica.

Quando è possibile giustificare la saldatura al piombo (esenzioni)

Alcune applicazioni possono beneficiare di esenzioni RoHS o non rientrano completamente nell'ambito normativo.

Elettronica sotto il cofano automobilistica

Esenzione 7(c)-I(valido almeno fino al 2026) consente il piombo nell'elettronica automobilistica ad alta affidabilità dove le alternative senza piombo mancano di comprovata affidabilità.

I dati del mondo reale provenienti dai fornitori di livello 1 mostrano:

• I giunti senza piombo nelle unità di controllo del motore mostrano un precoce inizio di cricche durante il ciclo termico
• La formazione di baffi di stagno sulle finiture in stagno puro crea rischi di cortocircuito nelle centraline sigillate
• Molti OEM automobilistici continuano a specificare saldature al piombo per moduli critici per la sicurezza

Aerospaziale e militare

Esenzione totale. La saldatura senza piombo non è richiesta per applicazioni aeronautiche, di difesa o spaziali. Questi settori continuano a utilizzare Sn63/Pb37 sulla base di decenni di dati sull’affidabilità.

Azionamenti per motori industriali (requisiti di vita di oltre 10 anni)

Quando un controller motore deve funzionare per più di 15 anni in uno stabilimento non climatizzato (da -20°C a +70°C ambiente), la saldatura al piombo rimane la scelta conservativa. I dati sulla fatica termica a lungo termine per i prodotti senza piombo in queste condizioni sono ancora in fase di sviluppo.

Attrezzature mediche (non impiantabili)

Esistono esenzioni per molti dispositivi elettronici medici la cui affidabilità ha un impatto diretto sulla sicurezza del paziente.

Parti di riparazione e sostituzione

I PCBA sostitutivi per le apparecchiature di saldatura al piombo esistenti dovrebbero utilizzare saldature al piombo per mantenere la compatibilità metallurgica con i giunti e i componenti esistenti.

Considerazioni sui componenti critici per il controllo motore PCBA

Non tutte le parti tollerano le temperature di saldatura senza piombo. Queste cinque categorie richiedono un'attenzione speciale.

1. Componenti sensibili alla temperatura

I picchi di riflusso senza piombo si trovano tra 245°C e 260°C, sostanzialmente più alti di quelli con piombo tra 220°C e 230°C.

2. Componenti con finiture in puro stagno

Le finiture in puro stagno (comuni sui componenti senza piombo) possono far crescere baffi conduttivi nel tempo, un rischio critico per i controlli motore con una spaziatura ridotta tra i componenti.

Strategie di mitigazione:

- Specificare le finiture NiPdAu o stagno-bismuto opaco anziché stagno puro

- Applicare il rivestimento conforme su tutti i giunti di saldatura

- Evitare lo stagno puro sui componenti nelle aree ad alta densità

3. Inventario esistente di componenti con piombo

L'utilizzo di componenti di saldatura al piombo (ad esempio, conduttori placcati SnPb) in un processo di assemblaggio senza piombo creaincompatibilità di processo:

La finitura del componente fonde a 183°C, ma la saldatura senza piombo richiede oltre 245°C

La finitura del componente potrebbe ossidarsi o dissolversi prima che si formi il giunto di saldatura

Risultato: giunti inaffidabili, difetti della testa nel cuscino e guasti sul campo

Regola:Utilizzare componenti classificati per il processo di saldatura che subiranno.

Migliori pratiche per il controllo dei motori senza piombo PCBA

Se è richiesto l'uso senza piombo, queste pratiche massimizzano l'affidabilità.

Selezione della finitura superficiale del PCB

Raccomandazione:ENIG fornisce la migliore bagnabilità e la più lunga durata di conservazione per l'assemblaggio senza piombo.

Ottimizzazione del profilo di riflusso

Un profilo di rifusione senza piombo scarsamente ottimizzato crea giunti freddi, vuoti e IMC fragili.

Mitigazione delle vibrazioni per giunti senza piombo

Data la ridotta duttilità del piombo senza vibrazioni nelle vibrazioni, adottare questi passaggi aggiuntivi:

1. Invasatura/Incapsulamento:Riempi l'involucro attorno ai componenti di massa elevata (connettori, trasformatori, condensatori di grandi dimensioni) con composto per impregnazione di silicone o uretano. Ciò trasferisce lo stress dovuto alle vibrazioni lontano dai giunti di saldatura.

2. Componenti incollati:Utilizzare un adesivo epossidico o siliconico sotto i dispositivi a montaggio superficiale di grandi dimensioni (induttori, condensatori in alluminio).

3. Ridurre l'altezza di stallo del componente:I componenti alti con cavi lunghi fungono da leve di vibrazione. Specificare componenti a basso profilo ove possibile.

Domande frequenti sulla PCBA sul controllo motore

Di seguito sono riportate tre domande tecniche poste da progettisti di azionamenti motore e ingegneri di produzione.

D1: Sto progettando un controller per il motore di un veicolo elettrico per un fornitore automobilistico di livello 1. Posso usare saldature senza piombo?

UN:Sì, ma con test di qualificazione significativi. La maggior parte dei fornitori automobilistici di livello 1 attualmente utilizza saldature senza piombo per i nuovi progetti perché la conformità RoHS è richiesta per i veicoli del mercato UE. Tuttavia, esistono esenzioni per l'elettronica sotto il cofano in cui i dati sull'affidabilità dei dispositivi senza piombo rimangono incompleti.

Il piano di qualificazione deve includere:

Consigli pratici:Molti OEM automobilistici continuano a specificare saldature al piombo per le centraline elettroniche sotto il cofano utilizzando l'esenzione RoHS esistente. Discuti con il tuo cliente prima di impegnarti a utilizzare prodotti senza piombo. Se l'assenza di piombo è obbligatoria, specificare la finitura superficiale ENIG e il rivestimento conforme per tutti i gruppi.

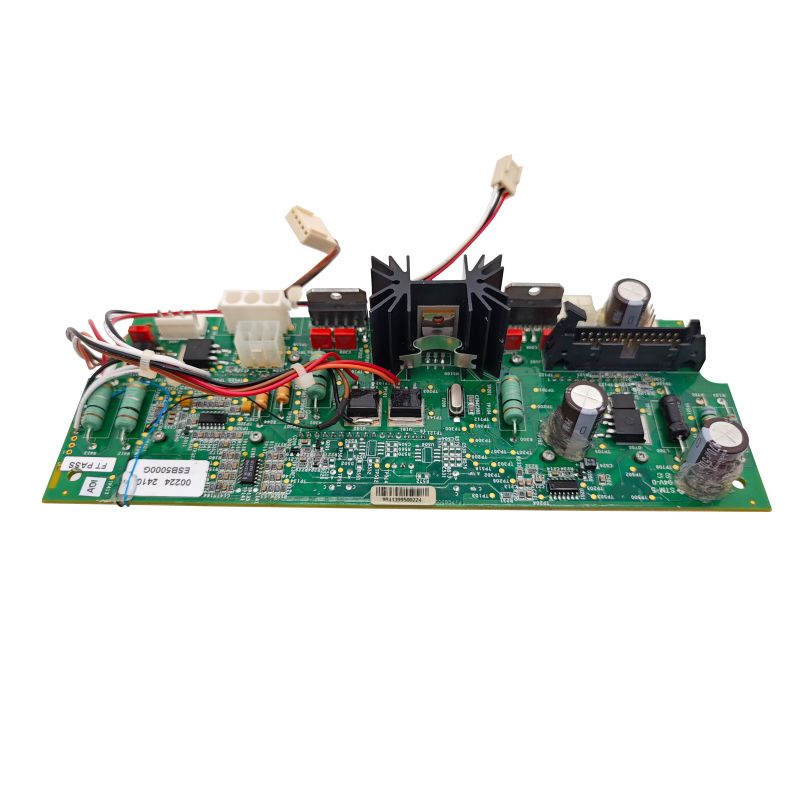

D2: Il mio azionamento del motore industriale si è guastato dopo 18 mesi con giunti di saldatura rotti sui sei MOSFET di potenza. L'assemblaggio utilizza saldatura senza piombo SAC305. Cosa è andato storto?

UN:Questo è un classico cedimento per fatica termica. Ecco la sequenza diagnostica:

Passaggio 1: esaminare le posizioni delle crepe:Al microscopio, osserva l'interfaccia tra il cavo del MOSFET e il raccordo di saldatura. Se la fessura corre lungo lo strato del composto intermetallico (IMC), l'IMC è diventato troppo spesso durante la rifusione.

Passaggio 2: esamina il tuo profilo di ridisposizione:Per SAC305, il tempo sopra il liquidus (TAL) dovrebbe essere compreso tra 60 e 90 secondi al massimo. Se il tuo TAL supera i 120 secondi, lo spessore dell'IMC può superare i 10 µm (la zona fragile inizia sopra i 5 µm).

Passaggio 3: misurare l'aumento della temperatura sul tampone di drenaggio del MOSFET:Con una termocamera a infrarossi, misurare la temperatura del cuscinetto a pieno carico. Se supera i 110°C, il delta del ciclo termico (ΔT) è troppo grande.

Passaggio 4: verificare il montaggio a punto singolo:I MOSFET di potenza con pad termici di grandi dimensioni (DPAK, D2PAK, TO-263) privi di vie termiche o che presentano vuoti sotto il pad presentano punti caldi. Radiografare le articolazioni: vuoti superiori al 25% dell'area del cuscinetto non sono accettabili.

Correzioni consigliate (in ordine di priorità):

1. Ridurre ΔT:Aggiungi un dissipatore di calore o migliora il flusso d'aria per mantenere i pad MOSFET al di sotto dei 90°C a pieno carico.

2. Aggiungi vias termici:Sotto ciascun pad MOSFET, posizionare una serie di vias da 0,3 mm (riempiti e chiusi) per attirare calore nel piano di massa del PCB.

3. Utilizzare una lega a basso contenuto di argento:Considerare SAC105 (1% Ag) invece di SAC305. Un contenuto di argento inferiore aumenta la duttilità e la resistenza alla fatica termica a scapito di un punto di fusione leggermente più alto.

4. Metti i MOSFET:Applicare un composto di impregnazione termicamente conduttivo sui MOSFET. Ciò smorza lo stress del ciclo termico e trasferisce il calore.

D3: Devo riparare un PCBA di controllo motore che originariamente utilizzava saldature al piombo. Posso utilizzare saldature senza piombo per la riparazione?

UN:Tecnicamente sì, ma non consigliato. Ecco perché:

Problema 1 - Metallurgia mista:La saldatura senza piombo (SAC305) non si mescola bene con la saldatura al piombo residua (Sn63/Pb37). La lega risultante ha un punto di fusione imprevedibile (tipicamente da 190°C a 210°C) e forma giunti deboli e granulosi soggetti a fessurazioni.

Problema 2 - Conflitto di temperatura:Per far fluire correttamente la saldatura senza piombo, è necessaria una punta del saldatore da 370°C a 400°C. Questa temperatura può:

Delaminare il pad PCB dal substrato FR4

Danneggiare i componenti adiacenti (in particolare i condensatori elettrolitici)

Sciogliere i connettori di plastica vicini

Protocollo di riparazione consigliato:

Se è necessario utilizzare piombo senza piombo su una scheda piombata:Rimuovere il 100% della saldatura esistente dall'area di riparazione utilizzando una stazione dissaldante a vuoto. Ispeziona sotto ingrandimento: eventuali residui di saldatura al piombo contamineranno il nuovo giunto. Procedere quindi con la saldatura senza piombo a 370°C con flusso attivo.

Matrice decisionale: PCBA con piombo e senza piombo per il controllo motore

Utilizzare questa tabella per guidare la scelta della saldatura.

La saldatura senza piombo è obbligatoria per legge per la maggior parte dei PCBA per il controllo motori spediti nei mercati regolamentati. Tuttavia, le proprietà dei materiali delle leghe senza piombo (maggiore fragilità, formazione di IMC più spessa, rischio di baffi di stagno) creano reali problemi di affidabilità nelle applicazioni ad alte vibrazioni e a cicli termici.

Per applicazioni obbligatorie senza piombo:

Utilizzare la finitura superficiale ENIG per una migliore bagnatura

Controllare attentamente il profilo di riflusso (TAL 60-90 secondi, picco 245-260°C)

Aggiungi resinatura o adesivo per componenti di massa elevata

Applicare un rivestimento conforme per attenuare i baffi di stagno

Per le applicazioni che beneficiano di esenzioni (sottocofano automobilistico, industriale 10+ anni, aerospaziale, medico):

- La saldatura al piombo (Sn63/Pb37) rimane lo standard di riferimento per l'affidabilità

- La combinazione di duttilità, resistenza alle vibrazioni e decenni di dati sul campo è difficile da sostituire

Per le riparazioni:Abbina la lega di saldatura originale. La metallurgia mista crea giunti imprevedibili e inaffidabili.

La decisione alla fine bilancia la conformità normativa con l’affidabilità sul campo. Per i prodotti di consumo con una durata prevista di 3-5 anni, il senza piombo è maturo e affidabile. Per i controlli motore critici per la sicurezza o di lunga durata, perseguire l'esenzione e utilizzare saldature al piombo.
