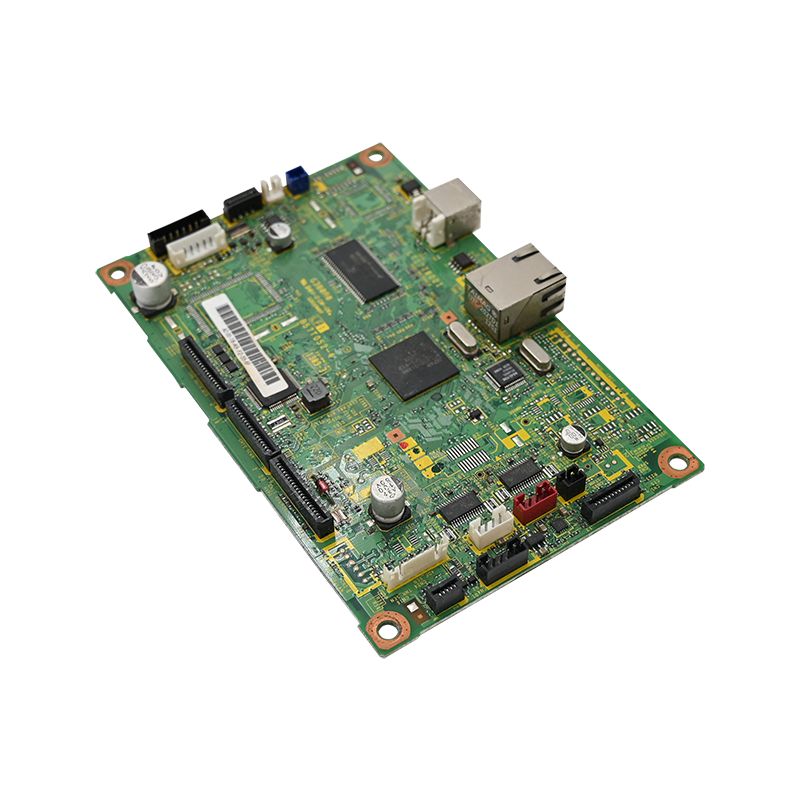

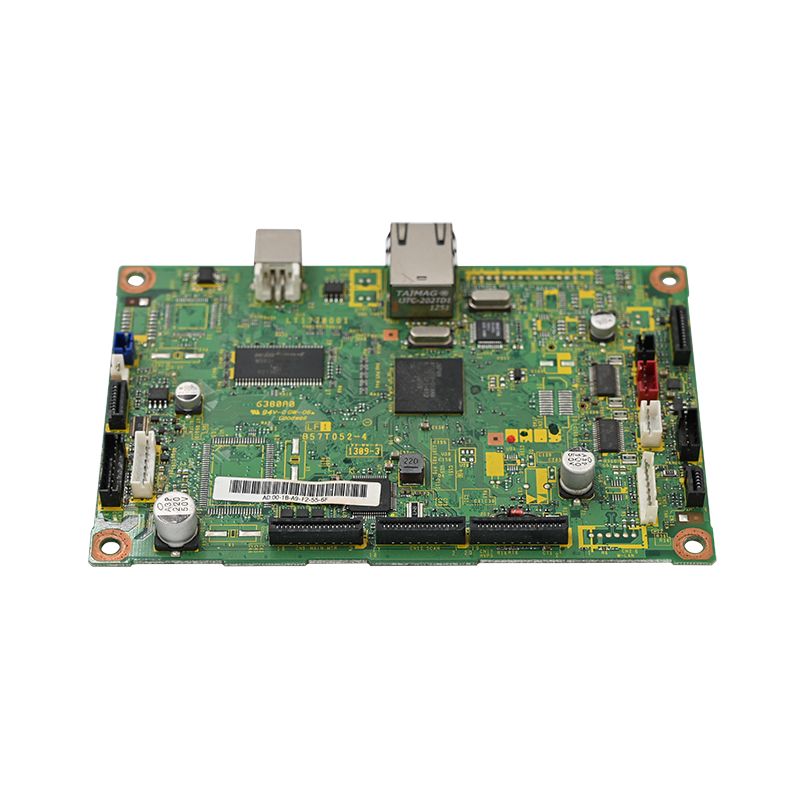

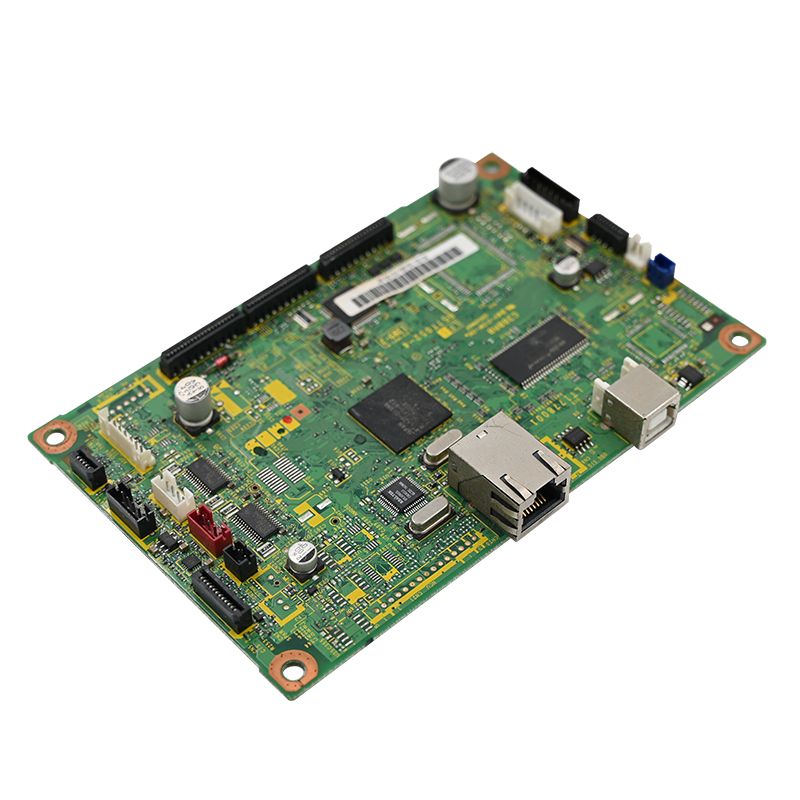

PCBA dell'UAV

Unixplore Electronics, in qualità di produttore e fornitore maturo di PCBA per UAV in Cina, fornisce da tempo soluzioni PCBA per UAV altamente affidabili ai produttori di droni. Sullo sfondo delle crescenti richieste di miniaturizzazione, design leggero e prestazioni elevate nei droni, la tecnologia HDI (High-Density Interconnect) è diventata un percorso tecnologico chiave nella progettazione PCBA degli UAV.

Invia richiesta

Descrizione del prodotto

Applicando razionalmente la tecnologia HDI nella progettazione PCBA dell'UAV, è possibile ottenere una maggiore densità di cablaggio, una trasmissione del segnale più stabile e prestazioni di gestione termica superiori in uno spazio limitato, soddisfacendo i requisiti applicativi principali dei sistemi di controllo di volo, dei moduli di comunicazione, della gestione dell'alimentazione e di altri componenti critici.

I. Perché il PCBA dell'UAV ha bisogno della tecnologia HDI

Nelle applicazioni pratiche, i prodotti dei droni hanno requisiti tecnici molto specifici per i PCBA:

Dimensioni compatte e peso leggero

Trasmissione stabile del segnale ad alta velocità

Elevata integrazione di moduli multifunzionali

Funzionamento affidabile a lungo termine in ambienti complessi

La tecnologia HDI, attraverso micro-via, impilamento multistrato e design a linee sottili, offre alle fabbriche PCBA UAV una maggiore libertà di progettazione ed è una soluzione efficace per ottenere circuiti di droni altamente integrati.

II. Applicazioni principali della tecnologia HDI nella progettazione PCBA di UAV

Area di applicazione	Punti chiave della progettazione
Analisi dei requisiti di progettazione	Definire l'approccio progettuale HDI in base ai requisiti UAV quali dimensioni compatte, struttura leggera, integrità del segnale e prestazioni termiche
Design impilabile multistrato	Utilizza strutture PCB multistrato combinate con vie cieche, vie interrate e microvie per ottenere un'elevata densità di instradamento per sistemi UAV complessi
Linea sottile e design dello spazio	Applica larghezza e spaziatura della traccia sottili supportate dalla tecnologia HDI per aumentare la densità di instradamento all'interno di uno spazio limitato sulla scheda
Tecnologia Via-in-Pad	Implementa via-in-pad e via riempimento per ottimizzare la disposizione dei componenti e migliorare l'affidabilità di assemblaggio e saldatura
Selezione avanzata dei materiali	Scegli materiali compatibili con HDI con buone proprietà elettriche e termiche per soddisfare le condizioni operative dell'UAV
Integrità del segnale e della potenza	Costruisci piani di alimentazione e di terra stabili per ridurre gli effetti parassiti e garantire una trasmissione affidabile del segnale
Progettazione della gestione termica	Integra via termici e piani in rame all'interno degli strati HDI per dissipare in modo efficiente il calore dai componenti ad alta potenza

III. Miglioramenti pratici delle prestazioni della tecnologia HDI

1. Maggiore integrazione

La struttura HDI consente di integrare più componenti e moduli funzionali in un'area PCB più piccola, adatta ai limitati requisiti di progettazione dello spazio interno dei droni.

2. Prestazioni del segnale più stabili

Tracce brevi e strutture interstrato ottimizzate aiutano a ridurre le interferenze del segnale e a migliorare l'affidabilità dei sistemi di controllo di volo e di comunicazione.

3. Migliore dissipazione del calore

Attraverso ragionevoli vie termiche e il design della superficie in rame dello strato interno, aiuta i dispositivi ad alta potenza a funzionare stabilmente durante il volo.

4. Più adatto a piccoli lotti e personalizzazione

HDI UAV PCBA è adatto per scenari applicativi in cui i prodotti droni vengono frequentemente aggiornati e hanno modelli diversi.

IV. I vantaggi di produzione e collaborazione di Unixplore Electronics

In qualità di fornitore e produttore esperto di PCBA per UAV, Unixplore Electronics fornisce quanto segue nei progetti HDI:

Valutazione HDI Design for Manufacturability (DFM).

Servizio unico per PCB HDI multistrato + PCBA

Test funzionali e verifica dell'affidabilità a livello di applicazione UAV

Supporto dalla prototipazione di piccoli lotti alla consegna della produzione di massa

Partecipiamo alla comunicazione di progettazione fin dalle prime fasi del progetto per garantire che le regole di progettazione HDI siano altamente corrispondenti alle effettive capacità di produzione, riducendo le rilavorazioni e i rischi del progetto.
