PCBA per auto RC

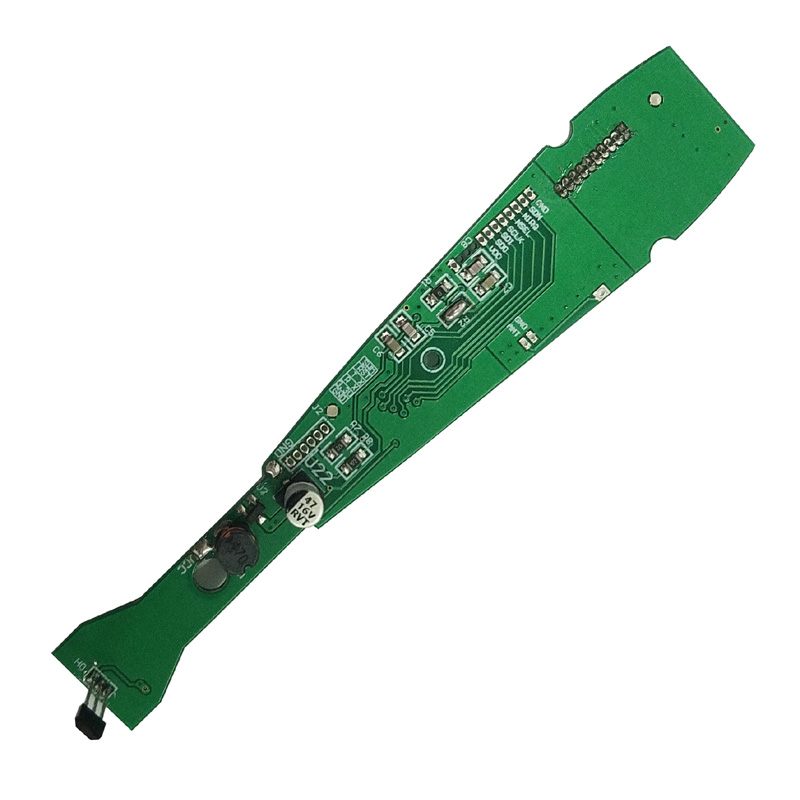

Differenziatori principali per PCBA per auto RC

Non tutti i progetti PCBA delle auto RC hanno le stesse prestazioni. Sei fattori creano la vera differenza.

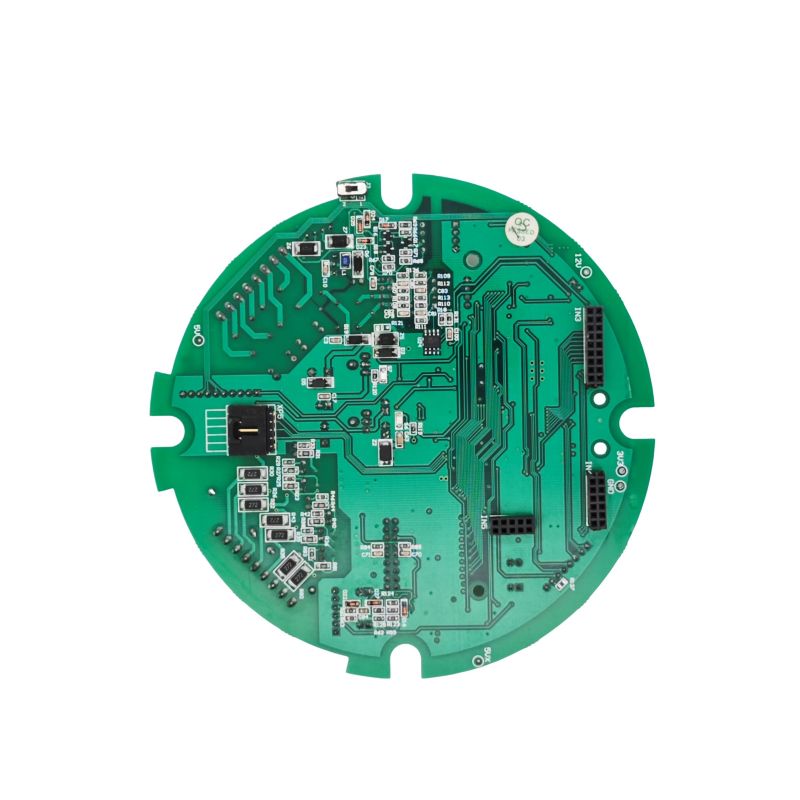

Fase di azionamento del motore: dove la maggior parte dei progetti fallisce

Creatore di differenze: Il PCBA di un'auto RC per hobby utilizza driver MOSFET high-side e low-side separati con tempi morti programmabili. Le schede giocattolo utilizzano circuiti integrati a mezzo ponte integrati che si surriscaldano in 2 minuti di utilizzo fuoristrada.

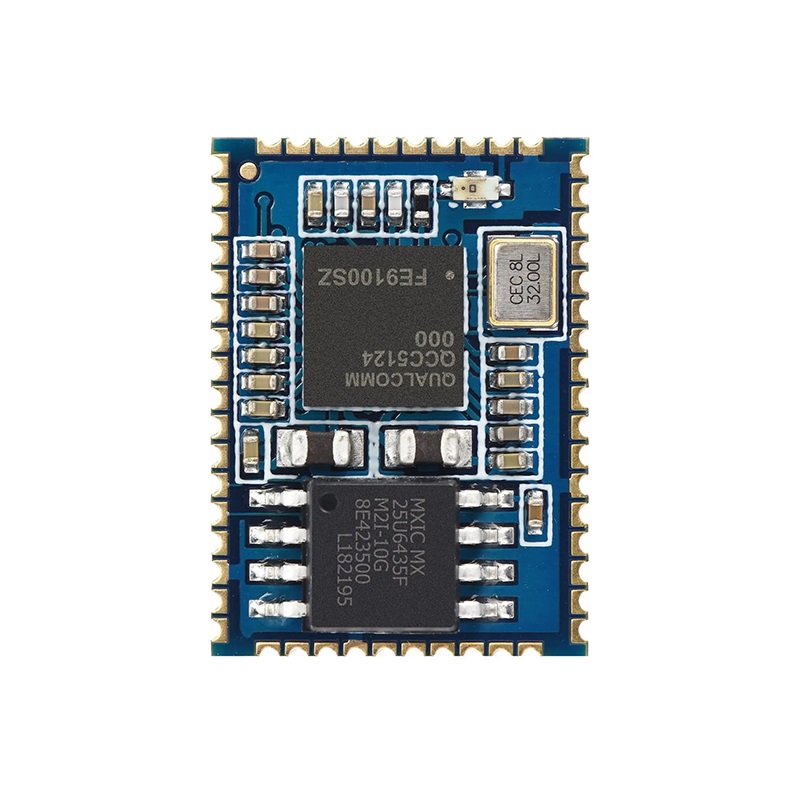

Sensibilità e selettività del ricevitore radio

Creatore di differenze: Il PCBA di un'auto RC di qualità include un LNA separato (amplificatore a basso rumore) prima dell'IC del ricevitore. Ciò aggiunge 15 dB di guadagno senza degradare la figura di rumore, consentendo il controllo a oltre 300 metri.

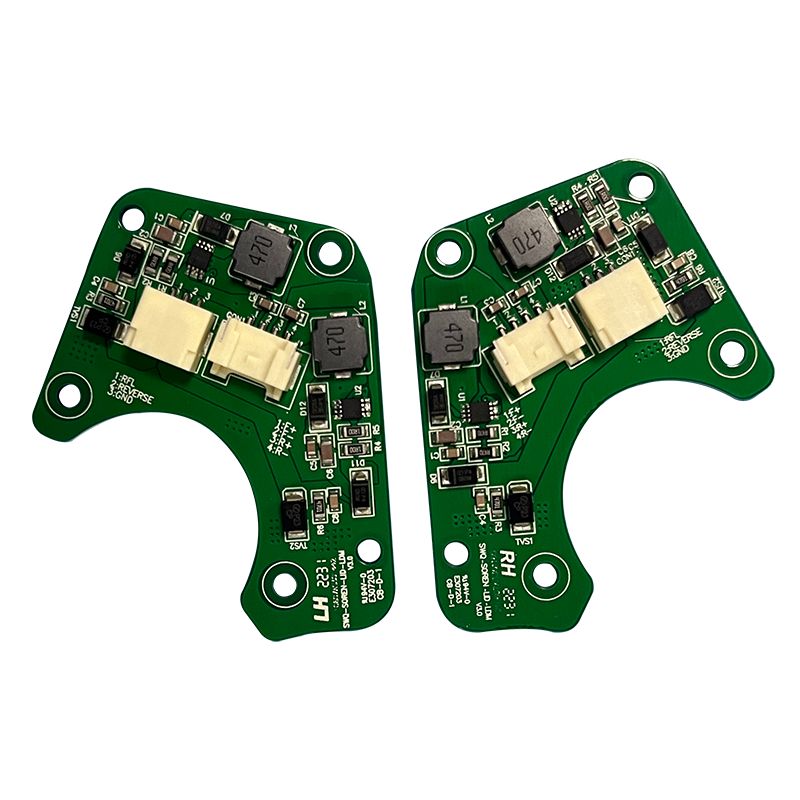

Differenze di gestione energetica che contano

La stabilità della tensione sotto carico del motore determina se il PCBA dell'auto RC si ripristina durante una forte accelerazione.

Ingresso e regolazione della batteria

Differenza critica: L'MCU su un PCBA di un'auto RC deve rimanere attivo durante gli stalli del motore che fanno scendere la tensione della batteria da 8,4 V a 5,0 V per 10 millisecondi. Utilizzare un buck-boost o un banco di condensatori di grandi dimensioni (1000 µF low-ESC) sul binario da 5 V.

Prestazioni BEC (circuito eliminatore batteria).

Differenze di layout e schermatura

Il PCBA dell'auto RC funziona all'interno di un telaio in plastica con motori, cavi e ingranaggi rotanti. Il rumore è ovunque.

Tecniche di isolamento acustico

Creatore di differenze: Il PCBA di un'auto RC di qualità posiziona la sezione RF in un'isola di terra separata collegata alla terra principale in un unico punto vicino al terminale negativo della batteria.

Posizionamento di cristalli e oscillatori

- Mantenere il cristallo da 27 MHz (o TCXO per 2,4 GHz) ad almeno 15 mm dai cavi del motore

- Nessuna traccia digitale che corre sotto il cristallo

- Anello di protezione del terreno attorno all'oscillatore (tramite punto ogni 2 mm)

- Condensatori di carico adattati alle specifiche del cristallo (±5 pF)

Differenze tra firmware e loop di controllo

L'hardware da solo non fa la differenza. L'algoritmo di controllo separa le auto reattive da quelle lente.

Curve dell'acceleratore e dello sterzo

Attuazione: L'MCU PCBA dell'auto RC deve eseguire i loop PID a almeno 1 kHz. I loop da 100 Hz producono un ritardo notevole. Utilizzare un Cortex-M4 o simile con moltiplicazione-accumulo hardware.

Failsafe e telemetria

- Failsafe per la perdita di segnale-- Imposta l'acceleratore su zero dopo 0,5 secondi senza pacchetti

- Failsafe batteria scarica-- Ridurre l'acceleratore al 50% a 6,0 V, tagliare a 5,5 V

- Telemetria opzionale-- Voltaggio della batteria, temperatura del motore, RSSI inviato al trasmettitore

Un PCBA per auto RC di qualità implementa il failsafe nell'hardware (comparatore separato) non solo nel software. Se l'MCU si blocca, l'hardware porta l'acceleratore a zero.

Tolleranze e test di produzione

La produzione di massa rivela differenze. Tolleranze strette creano prestazioni costanti.

Specifiche di produzione critiche

Protocollo di test funzionale

Ogni PCBA per auto RC dovrebbe superare:

1. Prova del motore a vuoto-- Corrente < 1A, nessun lamento udibile

2. Prova di stallo-- 30 A per 2 secondi, senza spegnimento termico

3. Prova di portata-- 100 metri in campo aperto con antenna abbassata

4. Prova di interferenza-- Utilizza 10 schede contemporaneamente, senza conflitti di canali

FAQ - Domande comuni sulle differenze PCBA delle auto RC

D1: Perché alcuni modelli PCBA di auto RC perdono l'accoppiamento dopo un incidente, mentre altri no?

UN:La differenza è lo stress meccanico sull'oscillatore a cristallo. Un incidente che ferma l'auto crea improvvisamente un impulso di decelerazione di 200-500 G. Questo shock sposta la frequenza di risonanza del cristallo di quarzo in due modi:

Spostamento di frequenza da stress meccanico-- Il cristallo grezzo si deforma temporaneamente sotto la forza G, modificando la sua frequenza di risonanza parallela fino a 150 ppm. Se il PLL del ricevitore non riesce a tracciare questo spostamento (la maggior parte dei modelli a basso costo ha un raggio di acquisizione di 50 ppm), il PCBA dell'auto RC perde il bloccaggio e non lo riacquisisce mai perché il cristallo deformato ora ha un offset permanente.

Microfratture dei giunti di saldatura-- I piccoli cristalli HC-49S (comuni nei giocattoli RC) hanno custodie in metallo pesante. Sotto i 500 G, l'inerzia della custodia sollecita i giunti di saldatura. Una microfessura che supera l'ispezione visiva crea un contatto intermittente. Il PCBA dell'auto RC si accende (il cristallo funziona a basse vibrazioni) ma si guasta non appena il motore vibra.

Soluzione in PCBA per auto RC di qualità:

- Utilizzare un oscillatore MEMS (SiTime o simile) al posto del quarzo. I dispositivi MEMS sopravvivono a 50.000 G e consumano meno energia.

- Se il quarzo è obbligatorio, utilizzare un pacchetto ceramico da 3,2×2,5 mm (non HC-49S) con saldatura a quattro punti.

- Aggiungere resina epossidica sotto l'oscillatore (un cordone di 0,5 mm su due bordi assorbe gli urti).

Il PCBA di un'auto RC ben progettato sopravvive a ripetute cadute da 1 metro sul cemento senza perdere il legame. Prova facendo cadere l'auto assemblata 20 volte da 1 metro, quindi verificando la portata. I design economici falliscono al rilascio 3 o 4.

Q2: In che modo la configurazione del gate drive del MOSFET influisce sulle prestazioni PCBA dell'auto RC con accelerazione parziale?

UN:L'acceleratore parziale (ciclo di lavoro 10--40%) è il punto in cui la maggior parte dei progetti PCBA delle auto RC rivelano i propri punti deboli. Dominano due parametri di gate drive:

Carica di gate e plateau di Miller-- Quando un MOSFET commuta a regime parziale, trascorre più tempo nella regione lineare (altopiano di Miller) dove Rds(on) non è ancora stata raggiunta. Un MOSFET con elevata carica di gate totale (Qg > 50 nC) impiega 200-300 ns per accendersi completamente. Con un Throttle del 10% (20 kHz PWM, 5 µs di tempo di accensione), il MOSFET è completamente potenziato solo per 4,7 µs. I restanti 300 ns nella regione lineare dissipano il calore come (I × V). A 20 A, si tratta di 20 A × 6 V = 120 W per 300 ns per ciclo, sufficienti per aumentare la temperatura di giunzione di 40° C al di sopra della temperatura ambiente in 30 secondi.

Valore del resistore di gate- I modelli PCBA per auto giocattolo RC utilizzano un singolo resistore di gate da 100 Ω per semplicità. Ciò crea tempi di salita di 500 ns. I progetti di qualità utilizzano resistori di accensione e spegnimento separati: accensione da 10 Ω (veloce) e spegnimento da 100 Ω (più lento per ridurre lo squillo). Ciò produce un tempo di salita di 100 ns, riducendo drasticamente le perdite nella regione lineare.

Differenza di misura-- Eseguire il test facendo funzionare il PCBA dell'auto RC al 25% dell'acceleratore su un dinamometro per 10 minuti. Una progettazione scadente mostrerà una temperatura del motore di 90°C e del case del MOSFET di 110°C. Un design di qualità (MOSFET a basso Qg, resistori di gate separati) fa funzionare il motore a 60°C, il MOSFET a 70°C. La tavola più fredda dura 5 volte di più.

Q3: Qual è la differenza nel design dell'antenna tra il PCBA di un'auto RC da 100 metri e una versione da 300 metri?

UN:Tre elementi di progettazione dell'antenna creano la differenza di 200 metri utilizzando la stessa potenza di trasmissione di 2,4 GHz (limite legale di 100 mW):

Tipo ed efficienza dell'antenna-- Un'antenna PCB (F invertita) su una scheda FR-4 standard da 1,6 mm raggiunge un'efficienza del 40-50% (guadagno da -3 a -4 dBi). Lo stesso PCBA per auto RC con un monopolo esterno da 1/4 d'onda (filo da 31 mm) raggiunge un'efficienza del 70-80% (-1,5 dBi). Un'antenna con chip ceramico (ad esempio Johanson 2450AT18) con una rete di adattamento sintonizzata raggiunge un'efficienza del 60-65%. Per una portata di 300 metri, utilizzare un'antenna unipolare posizionata verticalmente (non avvolta all'interno del telaio).

Dimensioni del piano terra-- Il piano di massa dell'antenna (contrappeso) deve essere lungo almeno λ/4 (31 mm). I design PCBA di qualità per auto RC riservano un'area di terra solida di 35×40 mm sotto la sezione RF. Le tavole giocattolo posizionano l'antenna vicino alla batteria o al motore, riducendo il piano di massa effettivo a 15 mm. Ciò dissintonizza l'antenna a 2,45 GHz: la risonanza effettiva si sposta a 2,6 GHz, perdendo 10 dB di sensibilità.

Impedenza della linea di alimentazione-- Un'antenna unipolare richiede una linea di trasmissione da 50 Ω dal circuito integrato RF al punto di alimentazione dell'antenna. Ciò significa una traccia larga 1,5 mm su FR-4 (microstriscia) da 1,6 mm con un piano di massa continuo sottostante. Il PCBA per auto RC di qualità utilizza una traccia da 50Ω con collegamenti di terra su entrambi i lati. Le schede giocattolo instradano l'antenna attraverso una traccia lunga 10 mm, 0,3 mm (120 Ω) con fessure nel piano di terra, creando un disadattamento di impedenza che riflette il 40% della potenza trasmessa.

Verifica-- Chiedete al vostro fornitore PCBA una tabella Smith che mostri l'impedenza dell'antenna a 2,45 GHz. Un buon progetto mostra 50Ω ± 5Ω. Un design scadente mostra 30Ω o 80Ω. Quella singola misurazione prevede la differenza di portata in modo più accurato di qualsiasi simulazione.

Tabella di confronto: PCBA per auto giocattolo e hobby RC

Un PCBA per auto RC di qualità superiore non riguarda componenti costosi. Si tratta di un corretto azionamento del gate, di un'adeguata progettazione dell'antenna, di hardware di sicurezza e di strette tolleranze di produzione. Concentrati sulle perdite di commutazione del MOSFET e sulle dimensioni del piano di massa RF: queste due aree producono la differenza più evidente nella guida nel mondo reale.
