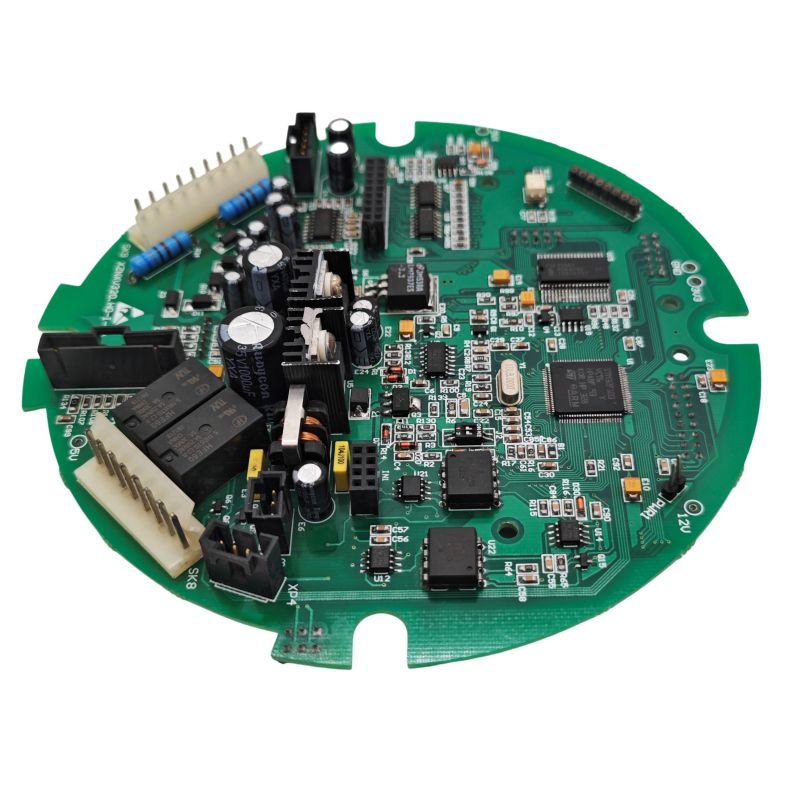

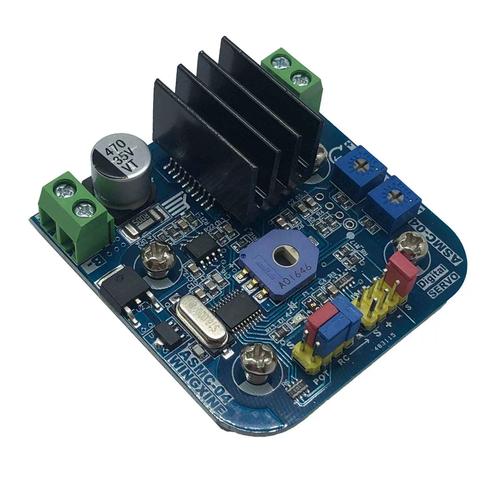

Cosa deve fare un PCBA Servo RC

Un PCBA servo RC (che sia una scheda driver autonoma o una scheda di controllo servo interno) svolge tre funzioni essenziali:

• Generazione o ricezione del segnale PWM:Converte gli impulsi di controllo (da 1 ms a 2 ms a 50 Hz) in comandi di posizione.
• Distribuzione dell'energia:Fornisce 5 V o 6 V puliti al servomotore e al circuito integrato di controllo.
• Elaborazione del feedback:Legge il potenziometro interno per verificare la posizione e chiudere il circuito di controllo.

I progetti ad alta affidabilità includono anche il rilevamento della corrente per il rilevamento del sovraccarico e l'optoisolamento per l'immunità al rumore.

Specifiche tecniche principali

I seguenti parametri rappresentano gli standard di settore per i progetti PCBA del servocomando RC. Questi si applicano sia alle schede servoazionamento dedicate che ai gruppi PCBA del ricevitore integrato.

Specifiche dell'alimentazione in ingresso

Specifiche del segnale di controllo

Componenti PCBA interni del servo (all'interno del servo)

Un servo RC standard contiene un piccolo PCBA con questi componenti:

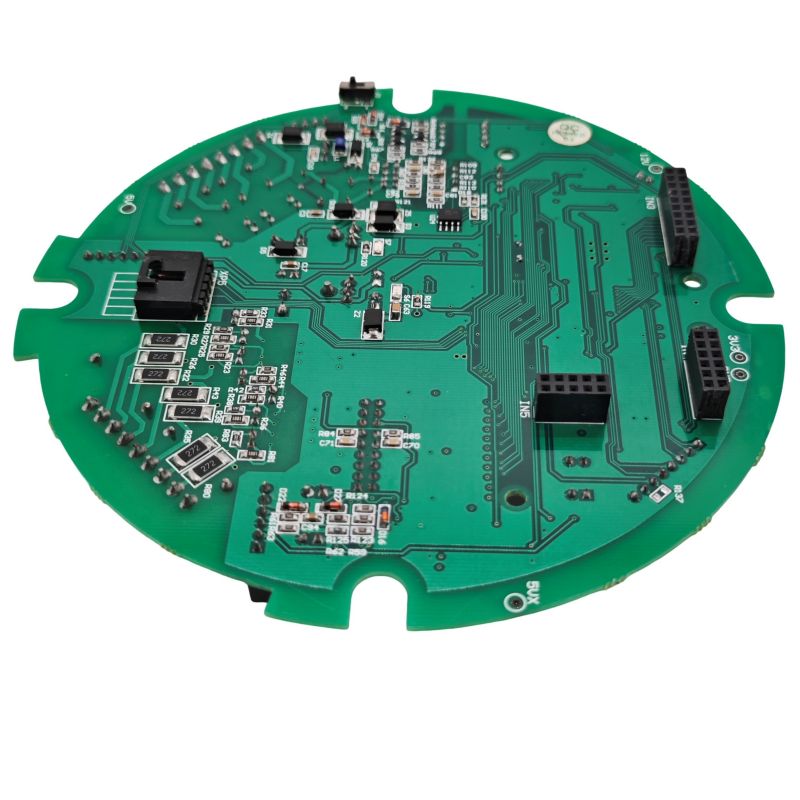

Regole di layout PCBA per l'affidabilità del servo RC

Noi di Unixplore Electronics sappiamo che la maggior parte dei guasti dei servo RC hanno origine nel PCB. Seguiamo queste 8 regole per garantire un funzionamento affidabile in ogni progetto che consegniamo.

1. Distribuzione dell'energia: messa a terra a stella

• Non collegare mai la terra a margherita. Ciascuna massa del servo dovrebbe ritornare direttamente al punto di massa dell'alimentatore.
• Massa separata per alimentazione e segnale. Sui progetti PCBA multi-servo, dividere il piano di terra e collegarlo in un unico punto vicino all'ingresso della batteria.
• Larghezza della traccia per l'alimentazione: per corrente continua da 1,5 A, utilizzare una larghezza della traccia minima di 1,5 mm con rame da 1 oncia.

2. Posizionamento dei condensatori di disaccoppiamento

I servomotori generano un rumore elettrico significativo. Un tipico servo può produrre fino a 200 mV di rumore picco-picco sulla linea di alimentazione a 5 V.

Disaccoppiamento richiesto per connettore servo:

• Condensatore elettrolitico da 100 µF a 470 µF (gestisce lo spunto del motore)
• Condensatore ceramico da 100nF (filtra il rumore ad alta frequenza)
• Posizionare i condensatori entro 10 mm dai pin di alimentazione del servo

Capacità di massa dell'intero PCBA: aggiungere un condensatore di grandi dimensioni (da 1000 µF a 4700 µF) all'ingresso dell'alimentazione principale. Ciò previene i brownout quando più servi si avviano contemporaneamente.

3. Instradamento del segnale PWM

• Mantieni le tracce PWM brevi e dirette. Le tracce lunghe fungono da antenne per il rumore.
• Evitare di eseguire tracce PWM parallele ai cavi di alimentazione. Se necessario, utilizzare un incrocio di 90 gradi.
• Aggiungi un resistore in serie da 100Ω a 470Ω sul pin di uscita PWM. Ciò limita la corrente durante le condizioni di guasto e riduce il ronzio.

4. Disposizione del connettore del servo

Il connettore servo standard a 3 pin (segnale, VCC, terra) richiede una spaziatura specifica:

• Spaziatura tra i pin: 2,54 mm (0,1 pollici) o 2,7 mm (ad alta densità)
• Spessore PCB per blocco connettore: da 1,2 mm a 1,6 mm
• Posizione del pin del segnale: in genere il pin interno (pin 2 di 3)
• Sequenza di alimentazione: GND deve connettersi prima di VCC al momento dell'inserimento

Per i progetti ad alta densità, la spaziatura di 2,7 mm tra i connettori dei servo consente un layout compatto mantenendo connessioni affidabili.

5. Regolazione della tensione per l'MCU di controllo

• Utilizzare un LDO separato per l'MCU se lo stesso alimentatore alimenta i servo. I picchi di corrente del servo causano cali di tensione che possono resettare il microcontrollore.
• Regolatore consigliato: LDO da 5 V o 3,3 V con capacità di almeno 200 mA e condensatori di ingresso/uscita da 1 µF.
• Diodo di protezione: aggiungere un diodo 1N4007 o Schottky sull'ingresso per proteggere dalla polarità inversa.

6. Soppressione del rumore sul motore (per progettazione PCBA servo interna)

Se si progetta un PCBA inserito all'interno di un servo, aggiungere la soppressione del rumore direttamente ai terminali del motore:

• Condensatore ceramico da 100nF saldato direttamente sui terminali del motore.
• Collegare il negativo del condensatore all'alloggiamento del motore per una schermatura aggiuntiva (riduce il rumore fino a 200 mV).
• Opzionale: aggiungere perline di ferrite sui cavi del motore per ambienti con rumore estremo.

7. Rilevamento corrente per rilevamento sovraccarico

I progetti avanzati di PCBA servo includono il monitoraggio della corrente:

• Resistore di shunt: da 0,1Ω a 0,5Ω, tolleranza 1% — crea una tensione proporzionale alla corrente
• Amplificatore differenziale: guadagno da 10 a 20: amplifica la tensione di shunt a un livello misurabile
• Ingresso ADC: minimo 10 bit: fornisce i dati correnti per controllare l'MCU

Uno shunt da 100 mΩ produce 50 mV a 500 mA e 150 mV a 1,5 A. Con un amplificatore a guadagno 5x, diventa da 250 mV a 750 mV, adatto per ingressi ADC da 3,3 V.

8. Isolamento e protezione meccanica

Le schede PCBA servo interne devono essere fisicamente protette:

• Nastro isolante: posizionare del nastro isolante tra il PCBA e la custodia metallica del servo. Ciò impedisce cortocircuiti dovuti a giunti di saldatura o cavi dei componenti che toccano la custodia.
• Rivestimento conforme: per applicazioni esterne o ad alta umidità, aggiungere un rivestimento conforme acrilico per prevenire la corrosione.

Generazione del segnale di controllo (considerazioni sul codice MCU)

Una corretta generazione PWM è fondamentale per un funzionamento privo di jitter. Ecco i parametri chiave:

Configurazione PWM

Pseudocodice di esempio di codice MCU

// Calcola il ciclo di lavoro per un impulso di 1500 µs
    // Presuppone un periodo PWM = 20 ms, clock = prescaler da 1 MHz

    larghezza_impulso_us = 1500
    period_counts = 20000 // 20ms in microsecondi
    duty_counts = larghezza_impulso_us
    set_pwm_duty(duty_counts)

Durante il test, utilizzare un oscilloscopio per verificare il segnale PWM. Il fronte di discesa dell'impulso fa sì che il servo legga la posizione.

Modalità di errore comuni e soluzioni

Nota importante sulla commutazione dell'alimentazione:Non commutare mai la linea di terra del servo per spegnerlo. Quando la terra è aperta, il servo può ancora ricevere alimentazione attraverso la linea del segnale PWM o altri percorsi, con conseguente funzionamento con sottotensione di 3,2 V e comportamento irregolare. Cambiare sempre la linea VCC utilizzando un MOSFET a canale P o un relè.

Domande frequenti sul PCBA RC Servo

Di seguito sono riportate tre domande tecniche che riceviamo frequentemente da ingegneri di robotica e progettisti di sistemi RC.

Q1: Perché i miei servi si contraggono in modo casuale quando li controllo dal mio PCBA personalizzato con un ESP32 o Arduino?

UN:Hai un problema di rumore elettrico, quasi certamente. Ecco la sequenza diagnostica che consigliamo a Unixplore Electronics:

Passaggio 1— Controllare l'alimentazione con un oscilloscopio: misurare la linea da 5 V direttamente sul connettore del servo mentre il servo è in movimento. Se vedi più di 200 mV di ondulazione (picco-picco), il disaccoppiamento è insufficiente.

Passaggio 2— Aggiungere capacità di massa: posizionare un condensatore elettrolitico da 1000 µF a 4700 µF tra i terminali di ingresso dell'alimentazione. I servomotori assorbono correnti di spunto elevate (3–10 volte la corrente di funzionamento) quando iniziano a muoversi. Senza capacità di massa, la tensione scende al di sotto di 4 V, causando il ripristino o il comportamento irregolare del circuito integrato di controllo.

Passaggio 3— Separare l'alimentazione dell'MCU da quella del servo: i progetti peggiori fanno funzionare l'MCU e i servo dallo stesso regolatore di tensione. Utilizzare due regolatori separati:

• Un LDO da 5 V/500 mA per MCU e logica.
• Un'alimentazione separata da 5 V/3 A (o collegamento diretto alla batteria) per i servi.

Passaggio 4— Aggiungere il disaccoppiamento su ciascun connettore del servo: posizionare un condensatore elettrolitico da 100 µF e un condensatore ceramico da 100 nF direttamente tra i pin VCC e GND di ciascun connettore del servo. Il condensatore ceramico filtra il rumore ad alta frequenza proveniente dalle spazzole del motore; l'elettrolitico gestisce i picchi di corrente a bassa frequenza.

Passaggio 5— Controlla la qualità del segnale PWM: utilizza un oscilloscopio per osservare il pin PWM. Se si nota uno squillo (superamento) sui fronti di salita o di discesa, aggiungere un resistore in serie da 100 Ω al pin MCU. Ciò smorza il segnale e impedisce falsi trigger.

La conclusione:Il 90% dei problemi di jitter del servo sono legati all'alimentazione, non al codice. Correggere prima la distribuzione dell'energia.

Q2: Come posso progettare un PCBA che controlli più servi (da 8 a 16 canali) senza cali di tensione?

UN:Ciò richiede un'attenta pianificazione del budget energetico e del layout. Ecco l'approccio ingegneristico per un servocontrollore PCBA a 16 canali.

Passaggio 1— Calcolare il fabbisogno energetico totale:

• Ciascun servo standard assorbe da 200 mA a 500 mA durante il normale funzionamento.
• La corrente di stallo di picco può raggiungere da 1,5 A a 3 A per servo.
• Per 16 servi: 16 × 1,5 A = assorbimento potenziale di picco 24 A.

Passaggio 2— Progettare la distribuzione dell'energia:

• Ingresso alimentazione principale: utilizzare un'alimentazione da 5 V a 6 V nominale per un minimo di 30 A.
• Connettore di ingresso: XT60 o terminale a vite (non un piccolo header a 2 pin).
• Tracce di alimentazione principale: da 8 mm a 10 mm di larghezza con rame da 2 once oppure utilizzare un piano di alimentazione dedicato sullo strato 2.
• Sbarre collettrici: per correnti superiori a 15 A, aggiungere sbarre collettrici in rame o utilizzare un cablaggio esterno.

Passaggio 3— Implementare la distribuzione graduale dell’energia:

• Instradare le tracce di alimentazione spesse (5 mm+) verso un punto di distribuzione centrale.
• Da quel punto, eseguire tracce individuali da 1,5 mm su ciascun connettore del servo.
• Aggiungi un condensatore da 470μF su ciascun connettore del servo (capacità distribuita, non solo un grande condensatore all'ingresso).

Passaggio 4— Utilizzare l'optoisolamento per le linee di segnale (avanzato):

• Per ambienti industriali o ad alto rumore, isolare i segnali PWM utilizzando fotoaccoppiatori (ad esempio, 4N35 o PC817).
• Ciò impedisce al rumore del motore di ricollegarsi all'MCU e causare ripristini.
• I progetti isolati richiedono domini di alimentazione separati (lato MCU e lato servo).

Passaggio 5— Aggiungere la limitazione di corrente o l'avvio graduale:

• Utilizza un MOSFET con circuiti di avvio graduale per aumentare la potenza del servo da 10 ms a 50 ms.
• Ciò impedisce che lo spunto iniziale di tutti e 16 i servi faccia crollare l'alimentazione.
• In alternativa, accendere i servi in ​​sequenza (ritardo di 5 ms tra ciascuno).

Passaggio 6— Raccomandazione sullo stack di livelli PCB per 16+ canali:

• Livello 1: segnale (PWM, feedback)
• Strato 2: Piano terra (getto solido)
• Livello 3: piano di potenza (5 V o Vservo)
• Livello 4: segnale o terra secondaria

Questo stack minimizza l'area del loop e riduce le EMI tra i canali.

Q3: Posso utilizzare lo stesso design PCBA per diverse marche di servo (Futaba, Hitec, Spektrum, generico)?

UN:Sì, con tre importanti considerazioni sulla compatibilità.

Considerazione 1— Gli standard del segnale PWM sono coerenti: tutti i servi RC utilizzano lo stesso standard PWM a 50 Hz con impulsi da 1 ms a 2 ms. La logica di generazione PWM del PCBA funziona universalmente.

Considerazione 2— I requisiti di alimentazione variano in modo significativo:

Il tuo PCBA deve essere progettato per il servo con la corrente più elevata che intendi utilizzare. Design per 2 A continui e 5 A di picco per canale per coprire la maggior parte dei servi standard e a coppia elevata.

Considerazione 3— Compatibilità connettore:

• La maggior parte dei servi utilizza un connettore femmina standard a 3 pin con spaziatura di 2,54 mm (0,1 pollici).
• La posizione del pin del segnale varia in base alla marca:
  • Futaba: il segnale è il pin più interno (pin 2)
  • Hitec e Spektrum: il segnale è il pin 1 o il pin 3 a seconda del modello
• Progetta il tuo PCBA con piedinature chiaramente etichettate (S, +, –). Utilizzare un connettore maschio a 3 pin (come un cavo di prolunga per servo standard) in modo che qualsiasi servo possa collegarsi direttamente.

Considerazione 4— Il PCBA interno del servo (all'interno del servo) non è intercambiabile: se stai progettando il PCBA interno che va all'interno dell'alloggiamento del servo (in sostituzione della scheda di controllo originale), questo è specifico del marchio. Servi diversi hanno diversi:

• Valori di resistenza del potenziometro (5 kΩ vs 10 kΩ)
• Dimensioni del motore e corrente nominale
• Posizioni dei fori di montaggio meccanico
• Dimensioni della cassa

Per la progettazione PCBA interna, decodifica l'originale o ottieni specifiche dettagliate per quell'esatto modello di servo. Per i progetti PCBA del driver esterno (la scheda che si collega ai connettori servo standard), la compatibilità è eccellente con tutti i principali marchi RC.

Testare il PCBA del tuo servo RC

Prima di approvare un progetto per la produzione, esegui questi cinque test:

Riepilogo: progettazione di un PCBA Servo RC affidabile

Un robusto PCBA servo RC è definito da cinque decisioni ingegneristiche:

1. Capacità di massa adeguata(da 1000μF a 4700μF) all'ingresso dell'alimentazione principale.
2. Domini di potere separatiper MCU (regolato LDO) e servi (batteria diretta o regolatore ad alta corrente).
3. Messa a terra stellarecon ritorni di terra separati per alimentazione e segnale.
4. Condensatori di disaccoppiamentosu ogni connettore del servo (elettrolitico 100μF + ceramico 100nF).
5. Condizionamento corretto del segnale PWMcon resistori in serie e tracce corte.

Per progetti multi-servo (8+ canali), utilizzare un PCB a 4 strati con piani di alimentazione e di terra dedicati. Per i progetti PCBA servo interni, aggiungere la soppressione del rumore del motore (100 nF sui terminali del motore) e nastro isolante per evitare cortocircuiti della custodia. Queste pratiche garantiscono costantemente un funzionamento privo di jitter e affidabilità a lungo termine sia nelle applicazioni RC che in quelle di robotica.
