Come si sta evolvendo lo sviluppo PCBA della Dash Cam: dalla selezione dei chip alla produzione di massa

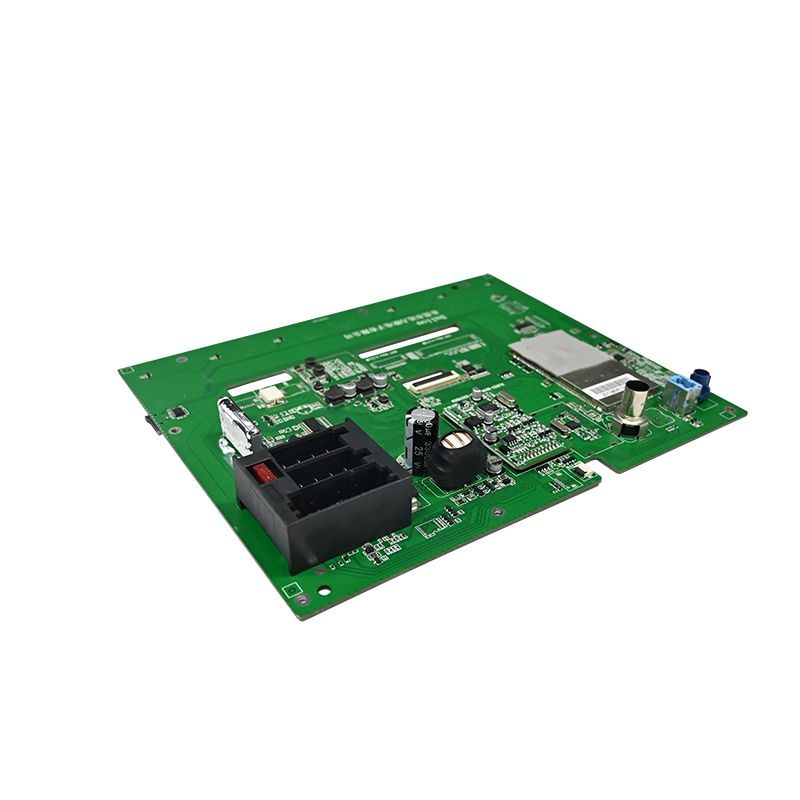

Fondamentalmente, una dash cam non è definita dall'obiettivo o dall'alloggiamento, ma dalla suaPCBA(Assemblaggio del circuito stampato). Ottieni il chipset giusto e la scheda stabile e avrai già vinto metà della battaglia. Basandosi sull'esperienza reale del settore, ecco una guida semplice che copre la selezione del chipset, la progettazione dei circuiti, la produzione e il test.

1. Selezione del chipset: scegli prima il "cervello", quindi costruiscilo attorno

Il processore principale è il cuore del PCBA. Una volta deciso questo, il resto del circuito, i costi e il tetto delle prestazioni sono in gran parte fissati. Attualmente, le opzioni tradizionali hanno ciascuna i propri punti di forza:

• Ambarella: nota per l'elaborazione superiore delle immagini, l'eccellente qualità dell'immagine e l'elevata efficienza di codifica. Ideale per dash cam 4K di fascia alta, ma lo sviluppo è complesso e i costi della distinta base sono più elevati.

• Novatek: leader di mercato in termini di volume. Offre un eccellente rapporto qualità-prezzo, con opzioni che vanno dal livello base alla fascia alta (supporto 4K, HDR). Spesso la scelta migliore per i prodotti di serie.

• Altri (Hisilicon, Allwinner e così via): utilizzati in mercati specifici o prodotti sensibili ai costi.

Non limitarti a guardare la risoluzione. Valuta le tue reali esigenze: supporta la doppia registrazione anteriore e posteriore? Come sono le prestazioni in condizioni di scarsa illuminazione? Hai bisogno di funzionalità ADAS o AI? Questi determinano la potenza di calcolo richiesta e le capacità dell'ISP (Image Signal Processor).

Una volta scelto il processore principale, prestare attenzione a queste periferiche chiave:

• Gestione energetica: l'alimentazione automobilistica è notoriamente rumorosa (9 V–16 V con picchi transitori). È necessario utilizzare un convertitore CC-CC con tensione di ingresso ampia con protezione da sovratensione, sovracorrente e polarità inversa. Se è necessaria la modalità parcheggio, aggiungi un circuito di rilevamento/protezione a bassa tensione per evitare di scaricare la batteria dell'auto.

• Sensore di immagine: la serie Sony IMX (ad esempio IMX335) è una scelta comune. Assicurarsi che l'interfaccia MIPI CSI corrisponda bene al processore principale.

• Archiviazione: utilizza eMMC per l'archiviazione del firmware e uno slot per schede TF per l'archiviazione dei video. Lo slot per scheda deve avere una protezione ESD.

2. Elementi essenziali della progettazione dei circuiti: l'anti-interferenza e la gestione termica sono le sfide principali

Le dash cam sono appoggiate sul parabrezza, si scaldano sotto il sole estivo e si congelano in inverno, il tutto sopportando vibrazioni costanti. Ciò richiede stabilità e affidabilità estremamente elevate da parte del PCBA. Due questioni critiche devono essere affrontate in fase di progettazione:

2.1 Gestione termica (dissipazione del calore)

Durante la registrazione video 4K, il processore e il sensore generano un calore significativo all'interno di un involucro sigillato. Una cattiva gestione termica porta a arresti anomali del sistema, artefatti dell'immagine e invecchiamento accelerato dei componenti. Le soluzioni efficaci includono:

Grandi colate di rame sotto il processore principale, con densi passaggi termici che si collegano agli strati di rame interni e inferiori per diffondere il calore.
Posizionamento strategico dei componenti per distribuire uniformemente le fonti di calore ed evitare punti caldi localizzati.
Progettare il PCBA per sfruttare l'alloggiamento in metallo o i diffusori di calore dedicati per il raffreddamento passivo.

2.2 Integrità del segnale ed EMI/EMC

I segnali ad alta velocità (MIPI, DDR) e i segnali RF (Wi-Fi, GPS) sono affollati su una piccola scheda. Senza un'attenta progettazione, l'interferenza causa rumore dell'immagine, cadute di fotogrammi o perdita di segnale.

Controllo dell'impedenza: calcola e controlla rigorosamente l'impedenza differenziale di 100 Ω per MIPI, USB e altre coppie differenziali ad alta velocità e l'impedenza single-ended di 50 Ω per altre tracce critiche.
Corrispondenza della lunghezza: le coppie differenziali e i gruppi di dati DDR devono avere una corrispondenza di lunghezza rigorosa (entro ±10 mil) per garantire una tempistica corretta.
Tracciamento della protezione: instrada le tracce del terreno accanto ai segnali critici (orologio, I2C, audio, video) e aggiungi vie di giunzione per l'isolamento.
Stackup a strati: utilizza un PCB a 4 o 6 strati con un piano di massa solido e un piano di alimentazione solido. Indirizza i segnali ad alta velocità sugli strati interni per utilizzare gli aerei come schermatura.

Inoltre, posiziona sempre i diodi TVS sui connettori di ingresso per la protezione ESD, aggiungi sfere di ferrite e condensatori all'ingresso di alimentazione per il filtraggio e utilizza la separazione a punto singolo tra i piani di terra analogici e digitali. Si tratta di tecniche semplici ma altamente efficaci.

3. Produzione e controllo qualità: i guardiani prima della produzione di massa

Un buon design è solo metà della storia. Per fornire un PCBA affidabile, processi di produzione e test approfonditi non sono negoziabili.

• Assemblaggio SMT e ispezione AOI: fabbriche affidabili utilizzano SPI 3D per ispezionare la qualità della pasta saldante, macchine pick-and-place ad alta velocità per componenti BGA e 0402 e AOI (ispezione ottica automatizzata) per rilevare difetti di saldatura (ponti, giunti freddi, componenti mancanti).

• FCT (test funzionale del circuito): simula il funzionamento effettivo della dash cam accendendo il PCBA e testando ogni funzione: registrazione, audio, acquisizione del segnale GPS, risposta dei pulsanti e uscita del display.

• Test di burn-in (test di invecchiamento): esegui il PCBA ininterrottamente per diverse o decine di ore in una camera ad alta temperatura e umidità elevata. Ciò espone difetti latenti (come giunti di saldatura intermittenti o componenti termicamente instabili) ed è un passaggio fondamentale per garantire affidabilità a lungo termine.

Costruire un affidabilePCBA della dash camè uno sforzo ingegneristico sistematico. È un atto di equilibrio: trovare il punto giusto tra prestazioni, costi, dimensioni fisiche, dissipazione termica e affidabilità a lungo termine. Affrontando queste considerazioni pratiche in anticipo, puoi evitare molte insidie ​​​​comuni e semplificare il percorso verso un lancio di prodotto di successo.
