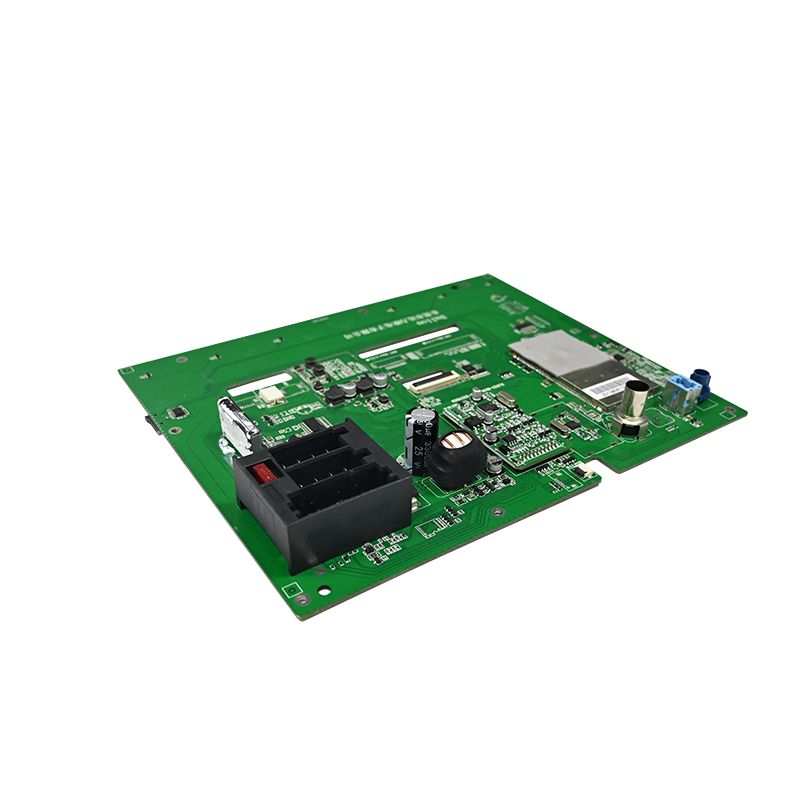

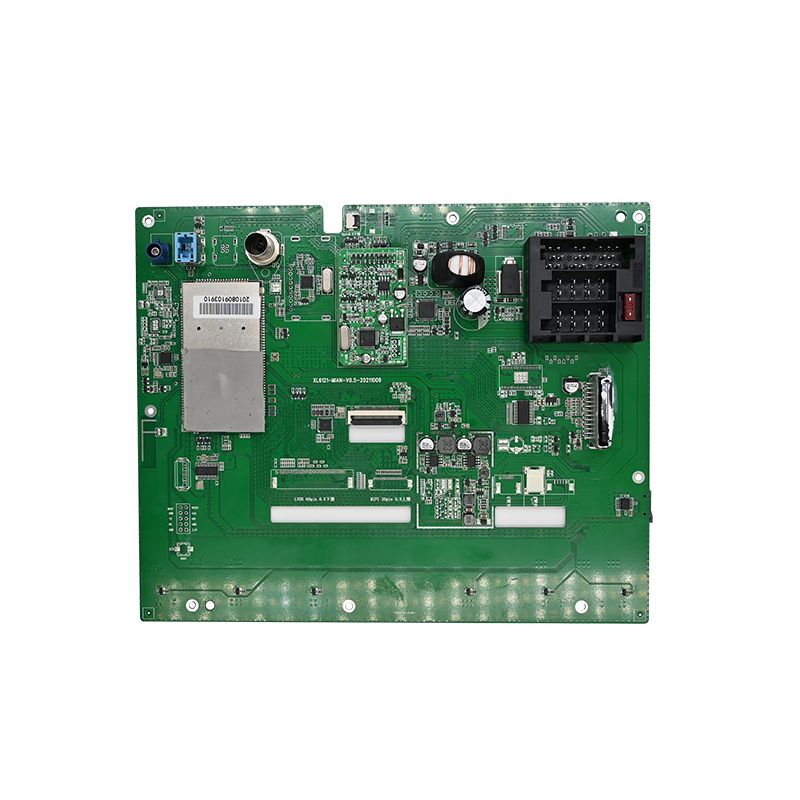

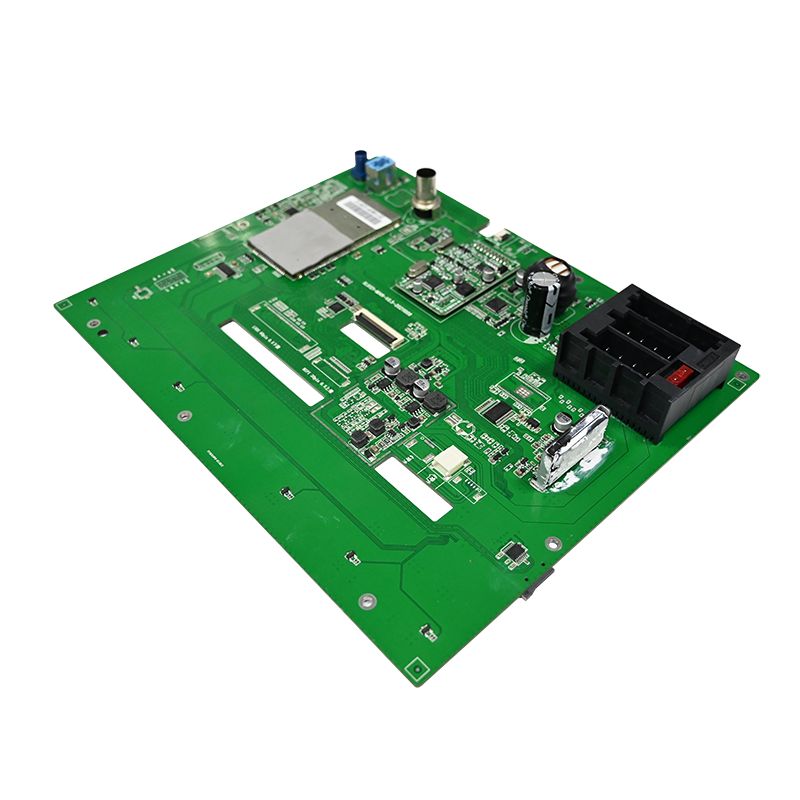

PCBA della dashcam

Specifiche di qualità di base per Dash Cam PCBA

Definire questi parametri prima dell'approvvigionamento dei componenti. Ogni decisione deriva dai requisiti termici e di vibrazione.

Ambiente operativo per uso automobilistico

Bilancio della gestione termica

Critico: declassare tutti i condensatori elettrolitici al 50% di tensione nominale a 105°C. Un limite da 6,3 V su un binario da 5 V si guasta entro 6 mesi.

Selezione dei componenti per PCBA Dash Cam di alta qualità

Una buona qualità inizia con componenti di qualità automobilistica. I componenti di livello consumer causano guasti sul campo.

Sensore di immagine e gruppo obiettivo

Evita i sensori delle tapparelle senza ripristino globale. Il movimento veloce produce un'inclinazione che rende le lastre illeggibili.

Processore e architettura della memoria

Regola di affidabilità: utilizzare un LDO separato per la tensione di riferimento della memoria DDR (VREF). Collegandolo a VDD tramite partitore resistivo si provocano capovolgimenti di bit superiori a 70°C.

Catena di alimentazione (più critica)

Il PCBA della dash cam si guasta qui più che altrove.

Iniettare un'ondulazione di 200 mVpp a 100 kHz sull'ingresso 12V. Il video non dovrebbe mostrare barre orizzontali.

Layout PCBA per l'integrità del segnale e la diffusione del calore

Il layout determina se una dash cam PCBA registra in modo affidabile o si blocca nel traffico.

Raccomandazione sullo stack di livelli (minimo 6 livelli)

Regole di routing critiche

Tracce DDR3L - impedenza 50Ω ±10%, gruppo 8 tracce entro 0,5 mm di lunghezza
MIPI CSI (sensore-SoC) - coppie differenziali, discrepanza di lunghezza < 0,2 mm
Slot per scheda SD - resistori in serie da 22Ω vicino al SoC per il controllo del superamento
Cristallo (27 MHz) - anello di protezione con collegamenti a terra, senza piano di alimentazione sottostante

Controlli del processo di produzione per la coerenza

Il PCBA della dash cam di alta qualità richiede il controllo statistico del processo (SPC) su ogni linea.

Pasta saldante e rifusione

Ispezione ottica e a raggi X

AOI (ottica automatizzata): controlla la polarità dei componenti, i ponti di saldatura, i cavi sollevati
AXI (raggi X): obbligatorio per i pacchetti BGA (SoC e DRAM). Rapporto dei vuoti sotto la palla < 25%
ICT (test in-circuit): verifica i binari di alimentazione, gli orologi e i segnali di ripristino prima del flashing del firmware

Test di validazione prima della produzione di massa

Ogni progetto PCBA della dash cam deve superare questi sei test.

FAQ – Domande comuni sulla qualità PCBA della Dash Cam

D1: Perché molti progetti PCBA delle dash cam falliscono dopo 6 mesi di modalità parcheggio?
R: Il guasto principale è il supercondensatore o il degrado della batteria dovuto alla ricarica continua a temperature elevate. La modalità parcheggio mantiene attiva la PCBA della dash cam per più di 12 ore al giorno a una temperatura del parabrezza compresa tra 60 e 80°C. Si verificano tre errori specifici:
1. Aumento ESR del supercondensatore: i condensatori standard da 2,7 V/10 F aumentano la resistenza in serie equivalente da 50 mΩ a oltre 1 Ω dopo 2000 ore a 70°C. Ciò impedisce lo scarico finale della lima quando si interrompe l'accensione. Utilizzare supercondensatori per autoveicoli classificati a 85°C con ESR iniziale < 30 mΩ.
2. Spegnimento termico LDO: l'LDO da 3,3 V alimenta il rilevamento del movimento durante il parcheggio. Senza un convertitore buck dedicato (efficienza al 90% contro il 60% per LDO), la temperatura di giunzione supera i 125°C. Passa a un buck sincrono con spettro di diffusione.
3.Perdite dalla batteria RTC: le batterie di riserva a bottone (CR1220) perdono elettrolito a una temperatura superiore a 80 °C, corrodendo le tracce vicine. Sostituirlo con un supercondensatore da 0,1 F per il backup RTC: nessun rischio di perdite.
Verificare sempre la modalità parcheggio con termocamera dopo 4 ore in forno a 50°C.

D2: In che modo il posizionamento dei componenti PCBA influisce sulla qualità dei video notturni nelle dash cam?
R: Il posizionamento dei componenti influisce sull'accoppiamento del rumore elettrico nelle linee di alimentazione e clock analogiche del sensore di immagine. Tre regole di posizionamento influiscono direttamente sulle riprese notturne:
Mantieni i regolatori di commutazione a 30 mm di distanza dal sensore: l'ondulazione da 2 MHz proveniente da un convertitore CC-CC si accoppia alla guida analogica da 2,8 V del sensore se le tracce corrono parallele. Misura con un analizzatore di spettro: qualsiasi sperone superiore a -85 dBV alla frequenza di clock dei pixel crea bande verticali in condizioni di scarsa illuminazione.
I/O digitali separati dalle corsie MIPI: le linee dati della scheda SD (armoniche fino a 200 MHz) si irradiano nel clock MIPI differenziale quando instradate su livelli adiacenti. Aggiungere una recinzione tramite messa a terra tra le regioni SDIO e MIPI.
Posiziona i cappucci di disaccoppiamento entro 1 mm dal sensore: un cappuccio in ceramica da 4,7 µF su ciascun pin di alimentazione assorbe il rumore ad alta frequenza. I cappucci più lontani di 2 mm aumentano il rumore di 15 dB, visibili come strisce orizzontali nelle ombre.
Una dash cam PCBA ben posizionata produce video notturni puliti in cui le targhe sono leggibili a 5 lux. Un layout scadente aggiunge artefatti che non superano la revisione forense.

Q3: Posso utilizzare lo stesso PCBA della dash cam per le fotocamere anteriore e posteriore?
R: No, a causa di tre differenze hardware che non possono essere risolte solo dal firmware:
Distanza di messa a fuoco dell'obiettivo: le fotocamere anteriori richiedono la messa a fuoco all'infinito (3 metri dall'orizzonte). Per gli interni della berlina, le telecamere posteriori necessitano di una messa a fuoco ravvicinata (0,5 metri dal paraurti). L'altezza del barilotto dell'obiettivo differisce di 1,2 mm. Un PCBA comune con supporto per lente regolabile costa più di due progetti dedicati.
Orientamento del sensore di immagine: le fotocamere anteriori sono montate in posizione verticale. Le telecamere posteriori spesso vengono montate capovolte (il cielo è attaccato al vetro). Il sensore legge i pixel dall'alto verso il basso. Il capovolgimento digitale dell'immagine aggiunge una latenza di 1 fotogramma (33 ms a 30 fps), causando disallineamenti di sincronizzazione nelle registrazioni a doppio canale. Il capovolgimento dell'hardware tramite l'impostazione del registro richiede file di configurazione del sensore diversi.
Ambiente termico: il parabrezza posteriore riceve il 30% in meno di carico solare rispetto a quello anteriore. Un PCBA ottimizzato per la parte anteriore con una limitazione della potenza aggressiva potrebbe non attivare mai il raffreddamento sulla parte posteriore, con conseguente disadattamento all'invecchiamento dei condensatori. Due anni di funzionamento mostreranno che l'unità anteriore si guasta prima che quella posteriore.
Progettate invece una scheda madre comune con due schede sensore mezzanine. Il PCBA della dash cam di base contiene processore e alimentazione. Ciascuna scheda sensore ha il proprio supporto per obiettivo, perni di orientamento e spessore del pad termico. Questo approccio riduce gli SKU totali preservando la qualità dell'immagine.

Obiettivi di resa produttiva per una buona qualità

Una dash cam PCBA di buona qualità sopravvive a tre anni di sbalzi di temperatura giornalieri, vibrazioni e transitori di tensione. Progetta con declassamento automobilistico, convalida con la termografia e controlla ogni lotto di produzione. Questo approccio offre dash cam che catturano il momento che conta.
