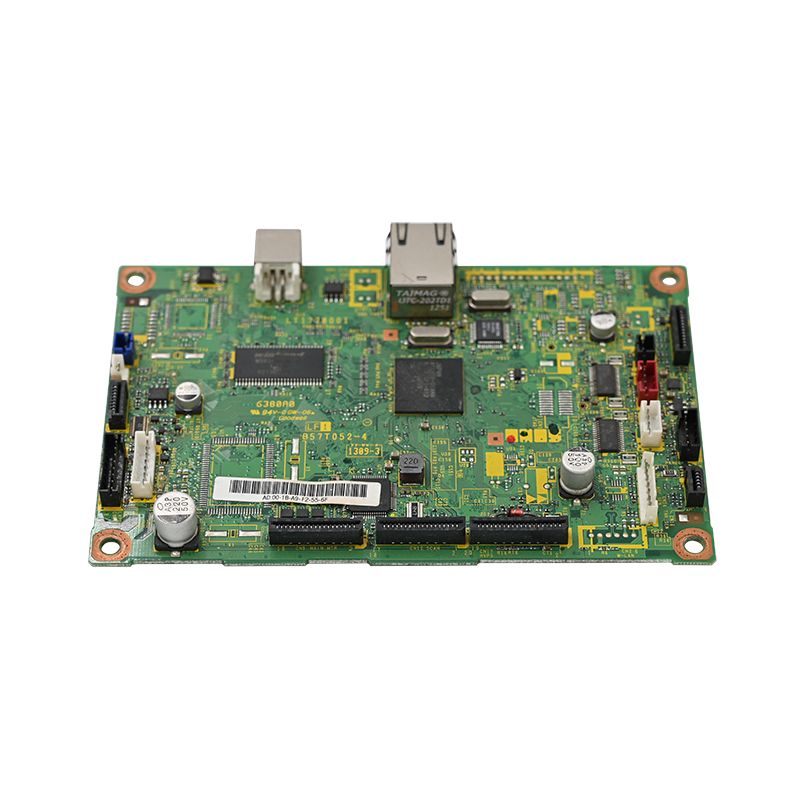

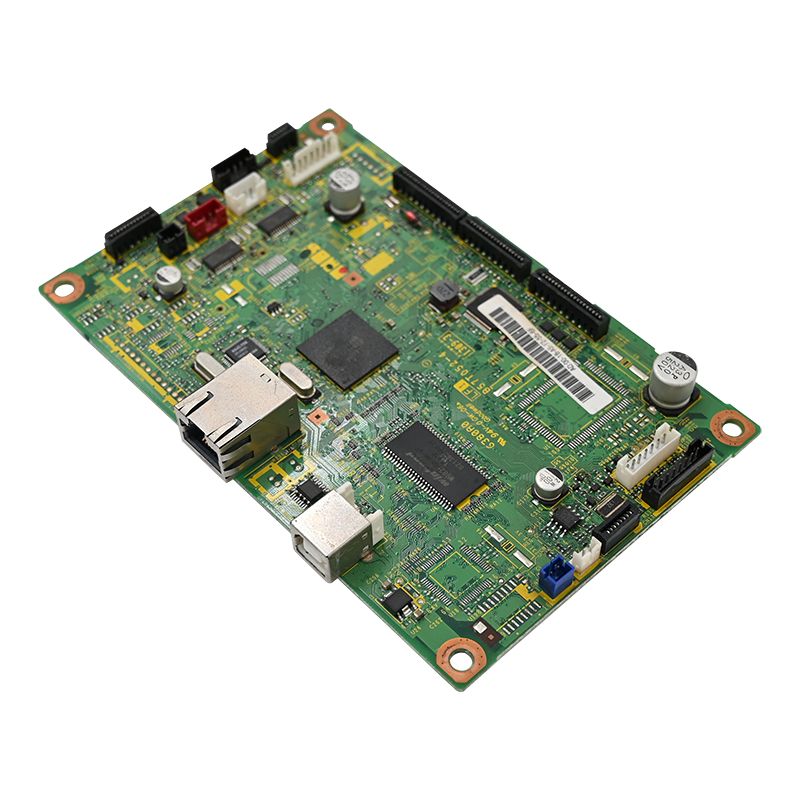

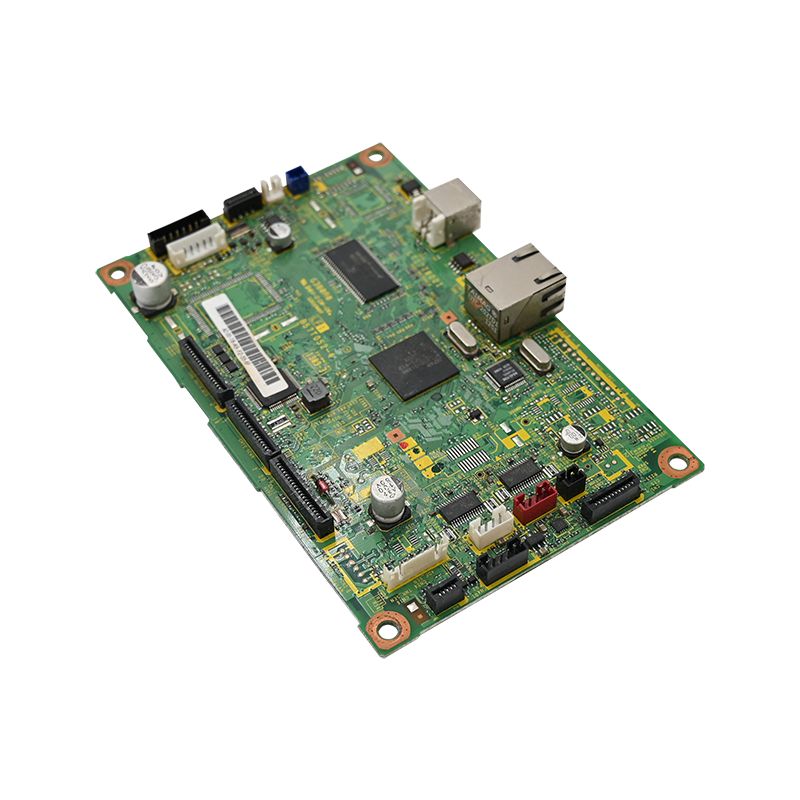

PCBA dello scanner Obd

Man mano che i veicoli diventano sempre più computerizzati, la domanda di scanner OBD2 (diagnostica di bordo) durevoli e ad alta precisione continua a crescere. Noi di Unixplore Electronics forniamo un servizio completo di produzione di PCBA per scanner OBD2, dal layout del PCB e l'approvvigionamento dei componenti all'assemblaggio, ai test e al rivestimento conforme.

Con oltre un decennio di esperienza nel settore dell'elettronica automobilistica, le nostre soluzioni PCBA per scanner OBD2 sono progettate per resistere agli ambienti difficili delle officine di riparazione automobilistiche e dei vani motore.

Perché scegliere Unixplore per il PCBA dello scanner OBD2?

• Qualità di livello automobilistico: le nostre schede sono realizzate con componenti classificati per temperature comprese tra -40 °C e +105 °C, garantendo il funzionamento a temperature estreme.
• Produzione chiavi in ​​mano: offriamo un servizio completo che include assemblaggio SMT, test funzionali e costruzione di scatole.
• Focus sull'affidabilità: le caratteristiche includono design PCB a 4 strati per l'integrità del segnale, rivestimento conforme per la protezione dalla corrosione e rigorosi test in-circuit (ICT).
• Eccellenza certificata: la nostra struttura è certificata ISO 9001:2015 e conforme agli standard IPC-610E.

Specifiche principali del nostro PCBA scanner OBD2

Le nostre schede scanner OBD2 professionali sono progettate con parametri non negoziabili per garantire la compatibilità con i veicoli attuali dal 1996 (sia benzina che diesel).

Distinte base e approvvigionamento componenti consigliati

Utilizziamo solo componenti premium provenienti da distributori autorizzati per garantire longevità e prestazioni.

• Ricetrasmettitori: ricetrasmettitore CAN di livello automobilistico + ricetrasmettitore conforme a ISO9141/KWP2000 per una comunicazione bus robusta.

• Protezione: serie di diodi di soppressione della tensione transitoria per protezione da dumping del carico.

• Connettività: connettore maschio OBD2 a 16 pin, placcato in oro con chiusura a scatto (previene l'ossidazione dei contatti e garantisce affidabilità a lungo termine con cicli di connessione frequenti).

• Regolatore di tensione: il regolatore a bassa caduta di tensione da 5 V/400 mA di livello automobilistico garantisce un'alimentazione stabile.

Il nostro processo di produzione: qualità senza compromessi

Seguiamo un flusso di produzione rigoroso per ridurre al minimo i guasti sul campo e i resi in garanzia.

1. Layout PCB e integrità del segnale

• Messa a terra a stella: la terra analogica e quella digitale sono separate e unite solo in un unico punto vicino all'alimentatore per ridurre il rumore.

• Controllo dell'impedenza: le tracce CAN_H/CAN_L sono parallele e di lunghezza corrispondente (impedenza differenziale 120 Ω ±10%).

• Posizionamento ESD: i componenti di protezione sono posizionati entro 5 mm dai pin del connettore OBD2 per una sicurezza ottimale.

2. Assemblaggio e saldatura

• Saldatura senza piombo: utilizzo della saldatura SAC305 per la conformità RoHS.

• Connettori a foro passante: specificati per il connettore OBD2 a 16 pin per evitare rotture dopo ripetuti cicli di connessione.

• Rivestimento conforme: il rivestimento acrilico o siliconico viene applicato per proteggere dall'umidità e dalle gocce di sostanze chimiche.

3. Test su circuito (ICT) e calibrazione

Ogni PCBA dello scanner OBD2 deve superare un protocollo rigoroso prima della spedizione:

• Test di continuità: verifica la presenza di cortocircuiti su tutti i 16 pin.

• Test di handshake: passa attraverso CAN, KWP, J1850 utilizzando un simulatore di veicolo programmabile.

• Controllo dell'assorbimento di corrente: verificato che sia <70 mA quando inattivo (accensione disattivata) per evitare di scaricare la batteria dell'auto.

Modalità di guasto comuni e la nostra prevenzione

Servizi a valore aggiunto: integrazione Bluetooth/WiFi

L'aggiunta della connettività wireless agli scanner OBD2 spesso porta a problemi di compatibilità elettromagnetica. Disponiamo delle competenze ingegneristiche necessarie per integrare con successo Bluetooth/WiFi rispettando al tempo stesso gli standard EMC automobilistici (ad esempio CISPR 25).

Isolamento fisico: la sezione wireless è isolata dalle tracce CAN per ridurre al minimo le interferenze.
Alimentazione separata: regolatore di tensione dedicato per il modulo wireless per evitare l'accoppiamento del rumore.
Perline di ferrite e induttanze di modo comune: utilizzate sugli ingressi di alimentazione e sulle linee CAN per sopprimere le emissioni e garantire l'integrità del segnale.

Informazioni sull'elettronica Unixplore

• Fondata nel 2011, Unixplore Electronics Co., Ltd. è un fornitore leader di servizi completi di produzione elettronica a contratto chiavi in ​​mano.

• Capacità dello stabilimento: stabilimento di oltre 3.000 mq con 6 linee SMT e 4 linee DIP.

• Produzione annuale: oltre 1.500.000 pezzi di PCBA e 150.000 set di prodotti finiti.

• Portata globale: esportiamo in Nord America, Europa e Oceania.

Pronto a lanciare il tuo progetto di scanner OBD2?

• Nessuna quantità di ordine minimo (NO MOQ)
• Consulenza tecnica gratuita e revisione DFM
• Spedizione del prototipo in sole 72 ore

Non lasciare che i tuoi prodotti diagnostici automobilistici rimangano bloccati nella fase di progetto. Con oltre un decennio di esperienza nella produzione di PCBA per l'elettronica automobilistica, Unixplore ti aiuta a trasformare rapidamente i tuoi progetti in prodotti di alta qualità pronti per la produzione di massa.
