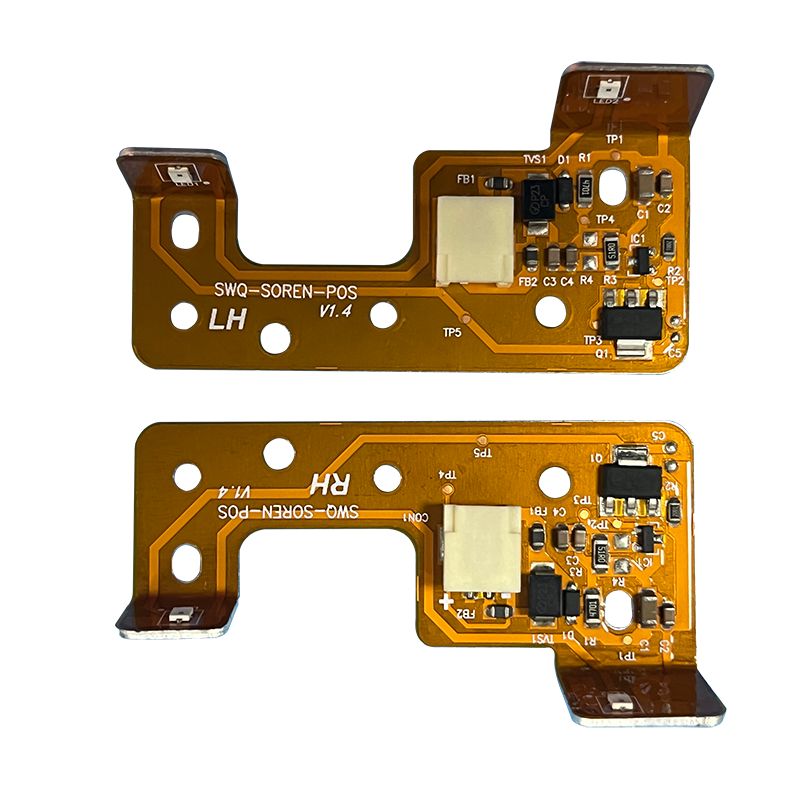

Luce freno posteriore automatica PCBA

Unixplore Electronics è un'azienda cinese che dal 2008 si concentra sulla creazione e produzione di PCBA per luci freno posteriori automatiche di prima classe per veicoli elettrici. Disponiamo di certificazioni ISO9001:2015 e standard di assemblaggio PCB IPC-610E.

Modello:UE-176

Invia richiesta

Descrizione del prodotto

Cos'è il PCBA della luce freno posteriore automatica?

Alta qualitàLuce freno posteriore automatica PCBA è fornito dal produttore cinese Unixplore Electronics. Acquista direttamente una pila di ricarica per automobili PCBA di alta qualità a prezzi bassi.

Una luce freno posteriore automatica PCBA (Assemblaggio del circuito stampato) è una scheda elettronica che controlla il funzionamento delle luci dei freni posteriori di un veicolo. È responsabile dell'accensione delle luci dei freni quando il conducente preme il pedale del freno e dello spegnimento quando il pedale viene rilasciato.

Il PCBA della luce freno posteriore dell'auto è generalmente costituito da diversi componenti, tra cui microcontrollori, resistori, condensatori, diodi e transistor. Questi componenti lavorano insieme per rilevare quando viene premuto il pedale del freno e inviare un segnale alle luci dei freni posteriori per accendersi.

Il design del PCBA della luce freno posteriore per auto tiene conto della durata necessaria per l'esposizione costante a vibrazioni, umidità, calore e freddo, tipici delle applicazioni automobilistiche. Il PCB e i componenti sono scelti per resistere a tali condizioni.

Una volta prodotta e testata, la PCBA della luce freno posteriore per auto viene solitamente integrata in un alloggiamento montato sull'estremità posteriore del veicolo e fornisce le funzionalità necessarie per garantire la sicurezza durante le condizioni di guida.

Unixplore fornisce un servizio chiavi in mano completo per il tuoSMEEAssemblaggio PCBprogetto. Non esitate a contattarci per la costruzione del vostro quadro, possiamo fare un preventivo entro 24 ore dalla ricezione del vostroFascicolo GerberEElenco distinte base!

PCBA di ricarica per la produzione di veicoli elettrici

* File Gerber ed elenco BOM forniti dal cliente
* PCB vuoto realizzato, componenti acquistati da noi
* Fabbricazione PCB con parti completamente assemblate
*Funzione testata al 100% OK prima della spedizione
* Conformità RoHS, processo di produzione senza piombo
* Consegna rapida, con pacchetto ESD indipendente
* Servizio di produzione elettronica completo per progettazione PCB, layout PCB, produzione PCB, approvvigionamento componenti, assemblaggio PCB SMT e DIP, programmazione IC, test funzionale, imballaggio e consegna

Funzionalità di assemblaggio PCB e PCB Unixplore

Parametro	Capacità
Strati	1-40 strati
Tipo di assemblaggio	A foro passante (THT), a montaggio superficiale (SMT), misto (THT+SMT)
Dimensione minima del componente	0201(01005 metrico)
Dimensione massima del componente	2,0 x 2,0 x 0,4 pollici (50 mm x 50 mm x 10 mm)
Tipi di pacchetti di componenti	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, ecc.
Passo minimo del pad	0,5 mm (20 mil) per QFP, QFN, 0,8 mm (32 mil) per BGA
Larghezza minima della traccia	0,10 mm (4 mil)
Distanza minima dalla traccia	0,10 mm (4 mil)
Dimensione minima della perforazione	0,15 mm (6 mil)
Dimensione massima della scheda	457 mm x 610 mm (18 pollici x 24 pollici)
Spessore del pannello	Da 0,0078 pollici (0,2 mm) a 0,236 pollici (6 mm)
Materiale della tavola	CEM-3,FR-2,FR-4, High-Tg, HDI, Alluminio, Alta frequenza, FPC, Rigid-Flex, Rogers, ecc.
Finitura superficiale	OSP, HASL, Flash Gold, ENIG, Gold Finger, ecc.
Tipo di pasta saldante	Con piombo o senza piombo
Spessore del rame	0,5 ONCE – 5 ONCE
Processo di assemblaggio	Saldatura a rifusione, saldatura ad onda, saldatura manuale
Metodi di ispezione	Ispezione ottica automatizzata (AOI), raggi X, ispezione visiva
Metodi di test interni	Test funzionale, test della sonda, test di invecchiamento, test di alta e bassa temperatura
Tempo di consegna	Campionamento: da 24 ore a 7 giorni, esecuzione di massa: da 10 a 30 giorni
Standard di assemblaggio PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe ll

Servizio EMS a valore aggiunto di Unixplore

● Servizio di pre-programmazione IC con file in formato HEX,ELF e BIN.
● PCBA della pila di ricarica per l'apparecchiatura di test funzionale del veicolo elettrico personalizzata in base ai requisiti di test del cliente
● Servizio di costruzione di scatole, compresi stampi per custodie in plastica e metallo e produzione di parti
● Rivestimento conforme comprendente rivestimento laccato selettivo, resinatura epossidica
● Cablaggio e assemblaggio di cavi
● Assemblaggio del prodotto finito comprendente scatola, schermo, interruttore a membrana, etichettatura e imballaggio personalizzato in cartone o scatola di vendita al dettaglio.
● Su richiesta sono disponibili vari test di terze parti per PCBA
● Assistenza per la certificazione del prodotto

Procedura di produzione PCBA

1.Stampa automatica della pasta saldante
2.stampa con pasta saldante completata
3.Pick and place SMT
4.Pick and place SMT completato
5.pronto per la saldatura a riflusso
6.saldatura a riflusso eseguita
7.pronto per l'AOI
8.Processo di ispezione AOI
9.Posizionamento dei componenti THT
10.processo di saldatura ad onda
11.Assemblaggio THT terminato
12.Ispezione AOI per assemblaggio THT
13.Programmazione dei circuiti integrati
14.test di funzionalita
15.Controllo qualità e riparazione
16.Processo di rivestimento conforme PCBA
17.Imballaggio ESD
18.Pronto per la spedizione

Confezione

Per PCBA

Per il prodotto finito

Tag caldi: Luce freno posteriore automatica PCBA, Cina, produttori, fornitori, fabbrica, personalizzato, economico, qualità, avanzato, CE, 1 anno di garanzia, prezzo
