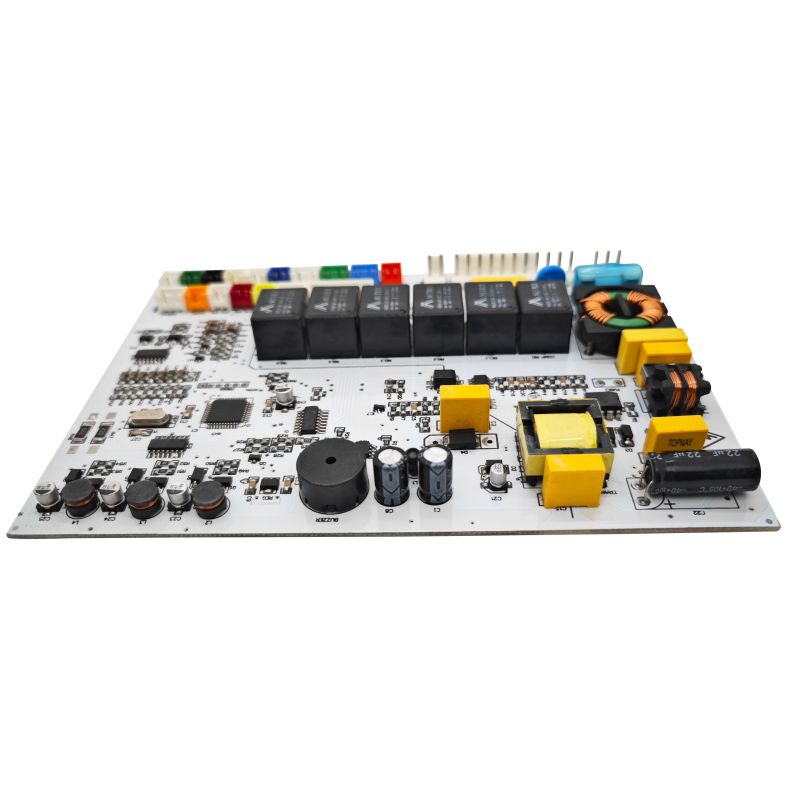

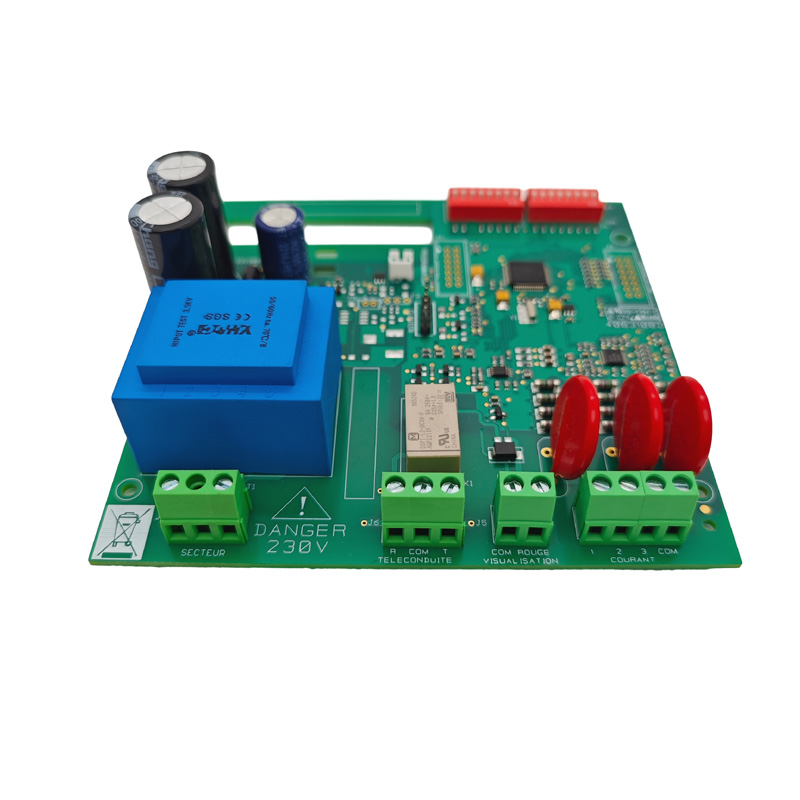

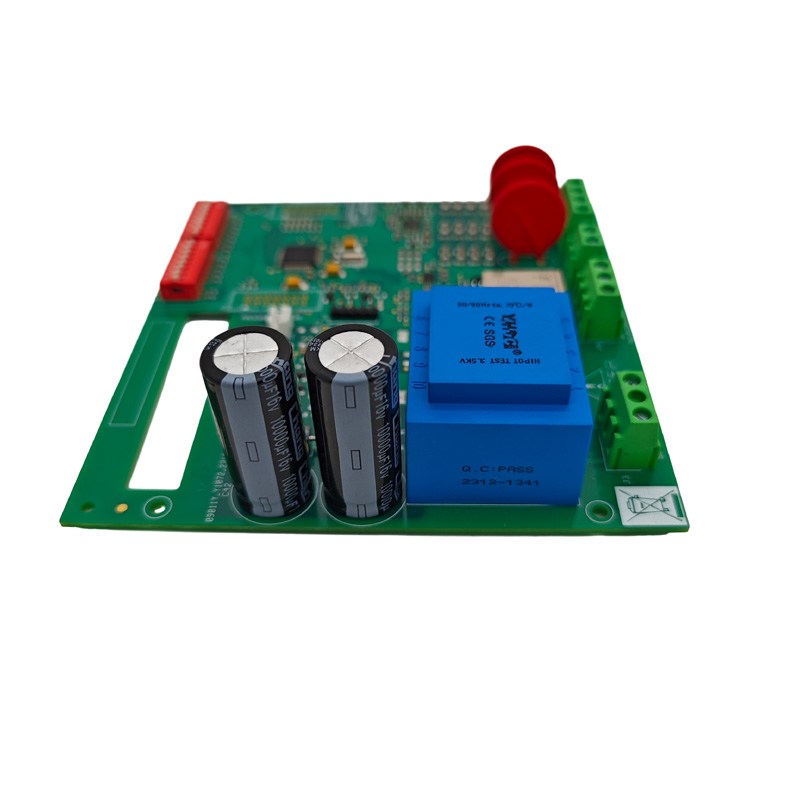

PCBA per sonar da pesca

Un sistema sonar da pesca (ecoscandaglio) è il componente elettronico principale delle apparecchiature di rilevamento marino, ampiamente utilizzato nella pesca ricreativa, nella pesca commerciale e nell'esplorazione subacquea. In qualità di fornitore professionale di servizi di produzione PCBA, offriamo soluzioni complete dalla progettazione all'assemblaggio del prodotto finito, garantendo un funzionamento affidabile in ambienti marini difficili caratterizzati da nebbia salina, elevata umidità e fluttuazioni estreme di temperatura.

Due gruppi principali del PCBA del sonar da pesca

Il sistema sonar è costituito da due gruppi elettronici, ciascuno con requisiti PCBA nettamente diversi:

PCBA display/processore

• Elaborazione del segnale sonar: conversione degli echi di ritorno in immagini digitali

• Integrazione della navigazione GPS: combina i dati di posizione con le letture del sonar

• Guida al display: controllo dell'uscita LCD o touchscreen

• Interazione con l'interfaccia utente: pulsante di lettura o input tattili

PCBA del trasduttore

1. Generazione di impulsi: creazione di burst ad alta tensione (da ±40 V a ±100 V) alle frequenze sonar

2. Ricezione dell'eco: amplificazione e condizionamento dei segnali di ritorno deboli (gamma dei microvolt)

3. Commutazione trasmissione/ricezione: passaggio rapido tra le modalità di trasmissione e ricezione

4. Corrispondenza dell'impedenza: corrispondenza delle caratteristiche del cavo e del trasduttore

Tendenza della produzione moderna: i trasduttori da pesca di fascia alta ora utilizzano la tecnologia SMT, con macchine pick-and-place che montano elementi piezoelettrici direttamente sul PCBA, sostituendo il posizionamento manuale dei cristalli ceramici per una maggiore precisione e costi ridotti.

Specifiche tecniche principali

Configurazioni disponibili

• Singola frequenza, raggio singolo: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Doppia frequenza, raggio singolo: 38/200 kHz o 50/200 kHz (comune per la pesca)

• Elevata potenza: configurazione commerciale per acque profonde da 4 kW

Specifiche fisiche PCBA

Sei considerazioni critiche sulla progettazione

1. Integrità del segnale: garanzia della precisione del rilevamento

Le frequenze del sonar vanno da 50 kHz a oltre 900 kHz. Il layout PCBA influisce direttamente sul raggio di rilevamento e sulla precisione:

• Tracce controllate dall'impedenza: 50Ω o 75Ω tipici per cavi trasduttori

• Lunghezze di traccia corrispondenti: per i trasduttori Phased Array, tutte le tracce degli elementi devono avere la stessa lunghezza elettrica

• Anelli di protezione: circondano gli ingressi analogici sensibili con tracce messe a terra per respingere il rumore

• Messa a terra analogica/digitale separata: collegare a un singolo punto stella vicino all'ingresso di alimentazione

2. Protezione dall'umidità: il fattore di affidabilità n. 1

Gli ambienti marini espongono i PCBA a nebbia salina, condensa e immersione diretta. Il rivestimento conforme non è negoziabile:

Obiettivi di classificazione IP:

• Unità display: IP65 minimo (resistente alla polvere e agli spruzzi d'acqua)

• Gruppo trasduttore: IP68 minimo (resistente all'immersione fino a 1 m+)

3. Commutazione trasmissione/ricezione (T/R) – Protezione del ricevitore sensibile

Un trasduttore sonar non può trasmettere e ricevere contemporaneamente. Il PCBA deve includere un interruttore T/R che protegge il sensibile amplificatore a basso rumore (LNA) dall'impulso di trasmissione ad alta tensione:

• Protezione a tre strati: circuito chopper + blocco tensione + resistenza in serie

• Tempo di risposta: <10μs (profondità di 1 piede in acque poco profonde = 2μs andata e ritorno)

• Grado di protezione del ricevitore: sopravvivenza a picchi di ±100 V su un ingresso di ±5 V

4. Progettazione dell'amplificatore di potenza

Aumenta il segnale di livello logico dell'MCU (5 V) alla tensione richiesta per pilotare il trasduttore:

5. Catena del ricevitore – Amplificazione e filtraggio

Gli echi di ritorno sono estremamente deboli (millivolt o microvolt). La catena del ricevitore richiede un guadagno elevato con un basso rumore:

6. Progettazione dell'alimentatore

Genera più binari di tensione puliti da un singolo ingresso di batteria marina da 12 V:

Raccomandazione: utilizzare regolatori di commutazione separati per le linee digitali e analogiche. Utilizzare gli LDO dopo aver commutato i convertitori per ottenere l'alimentazione più pulita alla catena del ricevitore.

Regole di affidabilità del layout PCBA

Guida alla selezione dei materiali

Requisiti dei test di produzione

Qualificazione ambientale (standard di prodotto commerciale)

Domande frequenti

Q1: FR4 rigido o PCB flessibile per l'assemblaggio del trasduttore?

Entrambi sono praticabili; la scelta incide su prestazioni e affidabilità:

• FR4 rigido: ideale per trasduttori semplici a elemento singolo, design a bassa frequenza (50-83 kHz). Costo inferiore, produzione più semplice, ma non può adattarsi alle forme curve dello scafo.

• PCB flessibile: ideale per array a fasi, alta frequenza (200 kHz+), design con alloggiamento curvo. Si adatta a forme complesse, riduce le dimensioni dell'alloggiamento, ma costa di più.

Tendenza del settore: i fishfinder premium ora utilizzano PCBA flessibili con elementi piezoelettrici SMT, consentendo il posizionamento preciso di dozzine di piccoli elementi trasduttori in array curvi o lineari per modellare il raggio sonar.

Q2: Come proteggere il preamplificatore del ricevitore dagli impulsi di trasmissione ad alta tensione?

Utilizza uno schema di protezione a tre livelli:

1. Circuito chopper: MOSFET back-to-back o diodi PIN in serie con l'ingresso del ricevitore – si spegne durante la trasmissione

2. Bloccaggio della tensione: diodi Schottky o Zener back-to-back bloccati su ±5 V o ±10 V

3. Resistenza in serie: la resistenza da 100Ω a 1kΩ tra l'interruttore T/R e l'ingresso LNA limita la corrente durante le condizioni di guasto

Q3: Cosa causa segnali sonar intermittenti o echi fantasma?

Spesso riconducibili a difetti di progettazione o assemblaggio PCBA:

1. Ingresso di umidità nel connettore → Sigillare la giunzione del connettore, utilizzare connettori sigillati

2. Giunti di saldatura incrinati su elementi SMT → Utilizzare PCB flessibile, aggiungere materiale di riempimento epossidico

3. Disaccoppiamento insufficiente sui binari di alimentazione → Aggiungere condensatore bulk da 1000μF, disaccoppiamento separato da 100μF+100nF per il binario LNA

4. Regolazione del filtro passa banda inadeguata → Utilizzare componenti con tolleranza dell'1%, verificare con un analizzatore di rete

Perché sceglierci: precisione abbinata ai requisiti PCBA del sonar da pesca

Abbiamo costruito le nostre capacità appositamente per affrontare le sfide uniche della produzione di elettronica marina:

1. Processi maturi di protezione dall'umidità

La corrosione da nebbia salina e l'ingresso di umidità sono le sfide principali negli ambienti marini. Offriamo opzioni di rivestimento conforme in acrilico, silicone e uretano con spruzzatura selettiva (evitamento preciso delle aree dei connettori) e tracciante fluorescente UV per una facile ispezione, soddisfacendo i requisiti di protezione IP68 per i gruppi di trasduttori.

2. Capacità di produzione PCB flessibile e rigido-flessibile

I trasduttori da pesca di fascia alta utilizzano sempre più soluzioni flessibili di elementi piezoelettrici PCB + SMT. Supportiamo la produzione di PCB flessibili (poliimmide/PET) e di schede rigido-flessibili, consentendo un posizionamento preciso dell'array, compatibilità con alloggiamenti curvi e dimensioni complessive ridotte.

3. Servizio chiavi in ​​mano one-stop: costi di coordinamento ridotti

Dalla fabbricazione di PCB → approvvigionamento dei componenti → assemblaggio SMT/DIP → programmazione → test funzionali → rivestimento conforme → assemblaggio di cablaggi → assemblaggio del prodotto finito, tutti i processi vengono completati internamente, riducendo al minimo i costi di coordinamento multi-vendor e i rischi di qualità.

4. Funzionalità complete di test e convalida

Dotati di 2 sale prove di invecchiamento, 2 camere di prova ad alta/bassa temperatura e un'ampia gamma di strumenti di prova professionali, possiamo eseguire:

• Test in circuito (ICT)

• Test di cicli termici (da -40°C a +85°C)

• Prova in nebbia salina

• Prova di shock termico

• Test funzionali (inclusa la validazione della commutazione T/R, test del rumore di fondo)

5. Supporto volume flessibile

La capacità di produzione annuale di PCBA supera 1,5 milioni di unità, supportando esecuzioni pilota di piccoli volumi senza MOQ: transizione senza soluzione di continuità dalla verifica del prototipo alla produzione di massa.

Le nostre qualifiche

• Istituzione: 2011

• Area dello stabilimento: oltre 3.000 mq

• Ingegneri di ricerca e sviluppo: 20

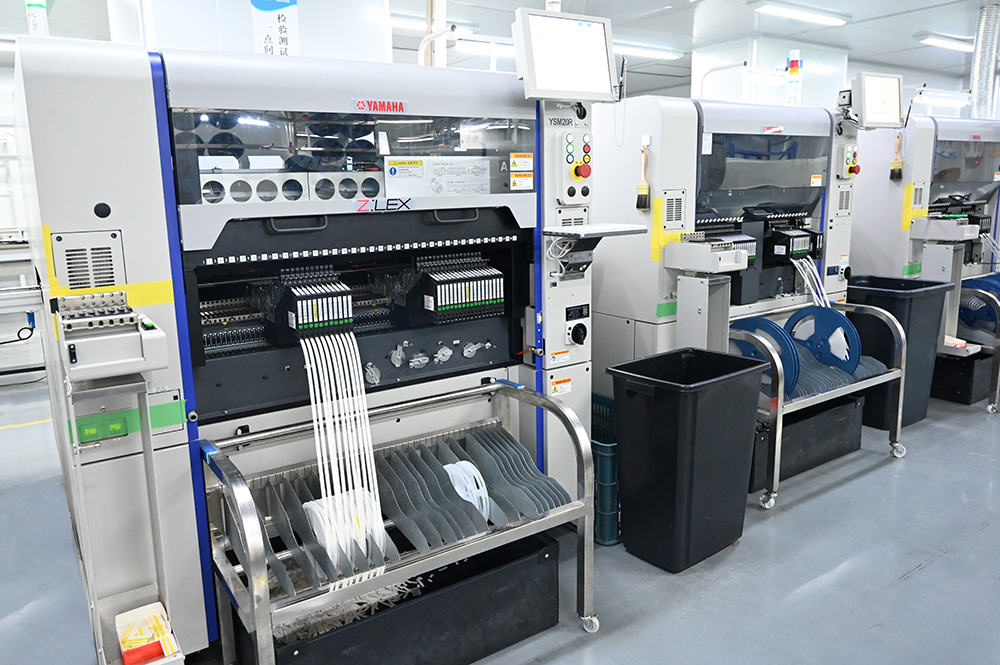

• Linee di produzione SMT: 6

• Linee di assemblaggio DIP: 4

• Linee di assemblaggio del prodotto finito: 2

• Sistema Qualità: certificato ISO 9001:2015, conforme IPC-610E

• Mercati di esportazione: Nord America, Sud America, Europa, Asia, Oceania
