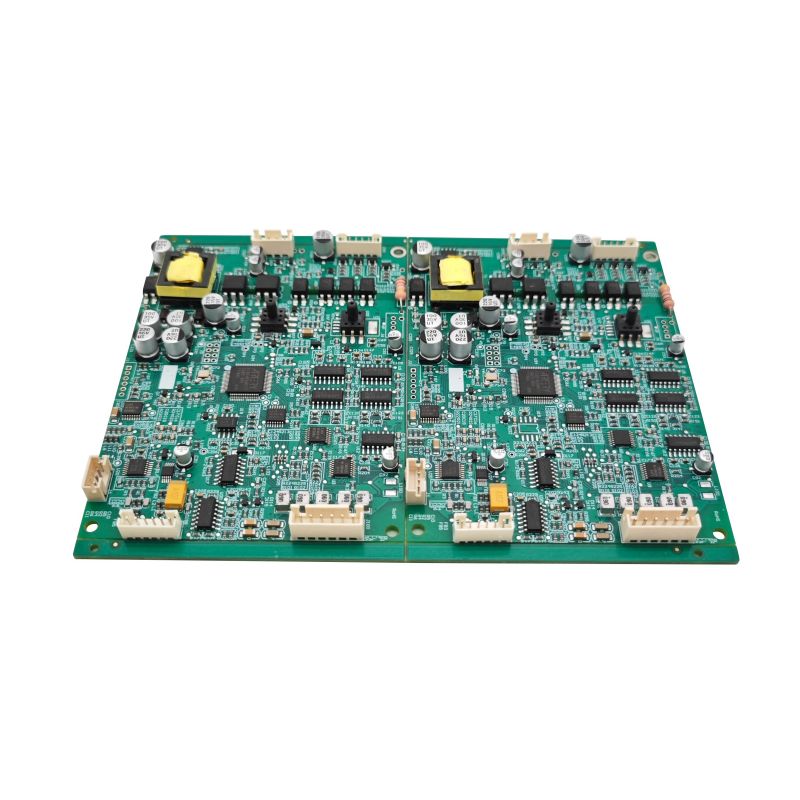

Che cos'è la saldatura a riflusso di azoto e perché prenderla in considerazione?
Il riflusso dell'azoto sostituisce l'aria standard nel forno con N₂ puro al 99,9%. L'assenza di ossigeno previene la formazione di ossido sulla pasta saldante e sui conduttori dei componenti.
Confronto dei processi
ParametroRiflusso dell'aria standardRiflusso dell'azoto (N₂)DifferenzaLivello di ossigeno20,9%< 1000 ppm (0,1%)200× meno O₂Angolo di bagnatura25--35°10--15°2× migliore bagnaturaVuoto nei cuscinetti termici15--25% area5--10% area50--70% riduzioneTesta nel cuscino difetti0,5--2%< 0,05%10× menoSfere di saldaturaVisibileNessunoSchede di pulizia

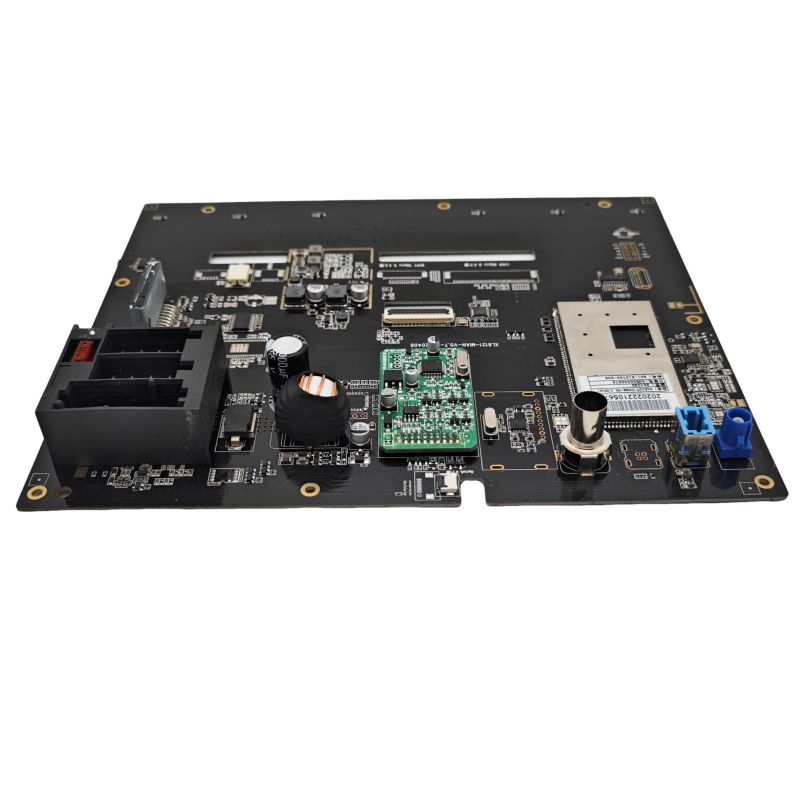

Il problema dell'ossidazione sul PCBA dei robot industriali
Il PCBA dei robot industriali utilizza spesso pad termici di grandi dimensioni (rame esposto) sotto MOSFET, gate driver e circuiti integrati di gestione dell'alimentazione. Questi cuscinetti si ossidano rapidamente durante il riflusso dell'aria, impedendo alla saldatura di bagnarsi completamente. Il risultato sono vuoti che intrappolano il calore e causano guasti sul campo dopo oltre 1000 ore di funzionamento.
Dove il riflusso di azoto fornisce un valore evidente
Non tutti i PCBA dei robot industriali beneficiano allo stesso modo. L’azoto ha senso in scenari specifici.
Grandi aree in rame e componenti pesanti
Caratteristiche della schedaRischio di riflusso dell'ariaVantaggi dell'azotoCuscinetto termico da 10×10 mm> 30% di vuoti, punti caldi< 8% di vuoti, uniformeScheda da 20+ strati (spessa)Riscaldamento irregolare tra gli stratiMiglior trasferimento di calore tramite bagnaturaConnettori di grandi dimensioni (40+ pin)Difetti della testa nel cuscino100% di formazione di giuntiModuli IGBT (azionamenti di motori robot)Ossidazione durante un lungo ammolloSuperfici pulite
Dati del mondo reale: In un controller PCBA per robot a sei assi con 12 MOSFET di potenza su un'unica scheda, il riflusso di azoto ha ridotto i rendimenti di campo dal 3,2% allo 0,4% in 24 mesi. La modalità di guasto principale, ovvero i vuoti nel cuscinetto termico che causano il surriscaldamento, è diminuita dell'87%.
Tracce a bassa tensione e ad alta corrente
Il PCBA del robot industriale per servoazionamenti trasporta 30-80 A sugli strati interni. I vuoti sotto i resistori di rilevamento della corrente (0,5 mΩ, pacchetto 2512) creano variazioni di resistenza che alterano le letture della coppia.
Componente di rilevamento correnteVariazione del riflusso dell'ariaVariazione del riflusso dell'azotoShunt a 4 terminali (2512)±8% dovuto allo svuotamento±1,5%Aumento della temperatura del resistore di rilevamento15°C5°CCeriva di calibrazione dopo 500 cicli12%2%
Dove il riflusso di azoto non è necessario
L'azoto aggiunge costi (modifica del forno + consumo di gas = $ 0,08--0,12 per PCBA). Non utilizzarlo per questi casi.
Piccole schede con bassa massa termica
ScenarioAzoto non necessarioSingola facciata, <50 componentiIl riflusso dell'aria produce <8% di vuotiTutti i pacchetti piccoli (0402, QFN 3×3)Nessun cuscinetto termico di grandi dimensioniSAC305 senza piombo senza parti sensibiliIl flusso standard gestisce il riflusso dell'ariaPrototipazione a basso volume (<100 schede)Costo di installazione non giustificato
Schede che utilizzano flusso ad alta attività
Alcuni flussi no-clean (ad esempio Senju M705-GRN360-K2-V) contengono attivatori che funzionano efficacemente in aria fino a 240°C. L’azoto non aggiunge alcun beneficio misurabile. Controllare la scheda tecnica del flusso per la sensibilità all'ossigeno.
Parametri di implementazione per Robot Industriale PCBA
Se decidi di utilizzare l'azoto, applica queste impostazioni specifiche.
Profilo del forno sotto azoto
ZonaTemperaturaTempoO₂ TargetPreriscaldamento150--180°C60--90 sec< 5000 ppmAmmollo180--210°C60--90 sec< 2000 ppmPicco di riflusso (SAC305)240--250°C30--60 sec< 1000 ppmRaffreddamento-5°C/sec rampa---Nessun requisito
Critico: Mantenere l'O₂ al di sotto di 1.000 ppm durante il picco di riflusso. Al di sopra di 1500 ppm, il vantaggio scompare: i vuoti ritornano ai livelli di riflusso dell'aria.
Portata e purezza dell'azoto
ParametroRaccomandazionePurezza99,9% minimo (grado 3,0)Punto di rugiada-40°C o inferiorePortata15--25 m³/ora (tipico forno a 6 zone)
Stima dei costi: Per un tipico robot industriale PCBA di 100×150 mm, l'azoto aggiunge $ 0,10 per scheda a 10.000 volumi. A un volume di 100.000, il costo scende a $ 0,04 per scheda.
Test per convalidare i benefici dell'azoto
Prima di utilizzare l'azoto per il PCBA del tuo robot industriale, esegui questi due test.
Confronto di svuotamento (raggi X)
1. Riflusso di 20 tavole in aria, 20 tavole in azoto
2. Radiografare ciascuna tavola con inclinazione di 0° e 45°
3. Misurare l'area vuota sotto il cuscinetto termico più grande (ad esempio, il circuito integrato del driver del motore)
4. Criterio di superamento per la giustificazione dell'azoto: Riduzione del vuoto > 50% rispetto all'aria
Prova di sezione trasversale e di taglio
Risultato riflusso dell'aria testTarget di azotoSpessore IMC (intermetallico)1--3 µm irregolare2--4 µm uniformeDiametro del vuoto> 200 µm comune< 100 µm raroResistenza al taglio della sfera (0,5 mm BGA)800--1000 gf1100--1300 gf
FAQ - Domande comuni sul riflusso di azoto per PCBA di robot industriali
D1: Il riflusso dell'azoto migliora l'affidabilità del giunto di saldatura per il PCBA di robot industriali esposti a vibrazioni?
UN:Sì, ma solo per meccanismi di guasto specifici. I robot industriali subiscono vibrazioni di 5-50 Grms provenienti da servomotori e riduttori. Due guasti legati alle vibrazioni migliorano con l'azoto:
Svuotamento di Kirkendall-- Nel riflusso dell'aria, la crescita intermetallica rame-stagno (IMC) è irregolare e crea vuoti microscopici nell'interfaccia. Sotto la vibrazione, questi vuoti si uniscono e si rompono dopo 5.000-10.000 ore. Il riflusso di azoto produce un IMC uniforme (strato Cu₆Sn₅) senza vuoti. I test sulle vibrazioni (20 Grms, 10-2000 Hz, 100 ore) mostrano che i giunti in azoto sopravvivono 3 volte più a lungo.
Fatica della saldatura vicino a componenti pesanti-- I trasformatori di grandi dimensioni (15×15 mm) sul PCBA del robot industriale subiscono un'espansione termica differenziale durante il riscaldamento del robot (da 25°C a 85°C). Nel riflusso dell'aria, i vuoti si concentrano sotto gli angoli dei componenti dove lo stress è massimo. Questi vuoti fungono da siti di inizio crack. Con l'azoto, le articolazioni prive di vuoti distribuiscono lo stress in modo uniforme.
Miglioramento quantitativo-- I test di durata accelerata (shock termico da -40°C a +125°C, 1000 cicli + vibrazione simultanea) mostrano:
- Giunti di riflusso dell'aria: 12% fessurati o guasti
- Giunti di riflusso dell'azoto: fessurati all'1,5%.
Tuttavia, l'azoto non risolve la geometria del tampone mal progettata o le aperture dello stencil errate. Ottimizzarli sempre prima, quindi aggiungere azoto.
Q2: Quale percentuale di vuoto è accettabile per gli stadi di potenza PCBA dei robot industriali e l'azoto può raggiungerla?
UN:Per gli stadi di potenza PCBA dei robot industriali (azionamenti di motori, IGBT, MOSFET), lo svuotamento accettabile dipende dal carico termico. Esistono tre livelli:
Livello 1: potenza elevata (continua > 20 A per FET)
Area vuota accettabile: < 5%. Diametro del singolo vuoto: < 0,2 mm. Ciò è ottenibile solo con il riflusso di azoto (1000 ppm O₂) più il riflusso sotto vuoto (opzionale). Senza azoto, i vuoti tipici sono del 15-25%.
Livello 2 - Potenza media (10--20 A di picco, intermittente)
Area vuota accettabile: < 10%. Nessun singolo vuoto > 0,5 mm. Il riflusso di azoto raggiunge costantemente il 5-8% di vuoti. Il riflusso dell'aria produce il 12-18% - spesso marginale ma passa se la simulazione termica lo consente.
Livello 3: basso consumo (< 5 A, circuiti integrati di segnale)
Area vuota accettabile: < 25%. I vuoti hanno un impatto termico minimo. L'azoto non è necessario. È sufficiente il riflusso dell'aria.
L’azoto può raggiungere il livello 1 senza vuoto?No: l'azoto da solo raggiunge il 5-8% di vuoti minimi a causa dei gas di flusso intrappolati. Per vuoti inferiori al 5% (fondamentali per MOSFET SiC o dispositivi GaN), è necessario il riflusso sotto vuoto (rimuove i gas dopo la fusione della saldatura). L'azoto + il vuoto raggiungono l'1--3% di vuoti.
Protocollo di test per robot industriali PCBA: Misura i vuoti su 10 tavole. Se la media è > 15%, aggiungere azoto. Se la media è pari all'8-15% e la dissipazione di potenza è < 2 W per componente, l'aria è accettabile. Se è richiesto < 8%, specificare l'ottimizzazione dell'azoto più stencil (passaggi nel cuscinetto termico per rilasciare il flusso).
Q3: Posso convertire il mio forno a riflusso dell'aria esistente in azoto per la produzione di PCBA per robot industriali?
UN:Sì, ma con tre modifiche non negoziabili. Molti produttori tentano una conversione parziale e falliscono.
Modifica 1 - Sigillatura del forno
I forni a riflusso dell'aria presentano spazi vuoti sulle tende di ingresso/uscita e tra le zone. La purezza dell'azoto richiede un ingresso di ossigeno < 50 l/minuto. Installare:
- Tende magnetiche a doppio strato (sostituisce le semplici catene)
- Controllo della pressione positiva (1--2 mm H₂O all'interno del forno)
- Sigillare tutti i pannelli di accesso con guarnizioni in silicone per alte temperature
Senza sigillatura, consumerai 3-5 volte più azoto (costo $ 0,30-$ 0,50 per pannello) e avrai ancora 5000 ppm di O₂ al picco, peggio di un forno ad aria adeguatamente sintonizzato.
Modifica 2 - Sistema di monitoraggio dell'ossigeno
Installare due sensori O₂ all'ossido di zirconio: uno nella zona di preriscaldamento, uno nella zona del picco di riflusso. I sensori devono essere calibrati mensilmente. Molti produttori di PCBA per robot industriali saltano la calibrazione e poi si chiedono perché annullare i resi.
Modifica 3 - Trasportatore e lubrificazione
I lubrificanti standard per i trasportatori dei forni vaporizzano in azoto (l'assenza di ossigeno modifica la temperatura di decomposizione). Utilizzare grasso perfluoropolietere (PFPE). Marchi Kester o Klüber. Il lubrificante standard contaminerà la scheda e creerà sfere di saldatura.
Costo e tempistica della conversione:
- Attrezzatura: $ 8.000-- $ 15.000 (guarnizioni, tende, sensori, controlli di flusso)
- Installazione: 2 giorni di inattività
- Fornitura di azoto: serbatoio liquido o generatore PSA (noleggio da $ 300 a $ 500 al mese)
- Periodo di ammortamento per volume PCBA per robot industriali > 50.000/anno: 6--8 mesi (dalla riduzione delle rilavorazioni e dei resi sul campo)
Non convertirese il tuo volume annuale è inferiore a 20.000 tavole. Utilizzare invece un produttore a contratto che dispone già del riflusso di azoto.
Matrice decisionale: dovresti usare l'azoto?
FattoreRiflusso d'aria sufficienteAzoto consigliatoCuscinetti termici > 25 mm²NoSìComponenti con base in rame esposta (QFN, DFN)NoSìPasso BGA < 0,8 mmNoSìPCA robot in funzione > 60°C ambienteNoSìObiettivo di affidabilità sul campo <0,5% di guasto all'annoNoSìSaldatura senza piombo (SAC305) con flusso non pulitoA voltePer schede di grandi dimensioniVolume < 10.000 tavole/annoSìNo (costo inefficace)
Raccomandazione finale
Il riflusso di azoto ha chiaramente senso per il PCBA dei robot industriali che contiene:
- Grandi cuscinetti termici (> 25 mm²)
- BGA o QFN con piazzole esposte
- Qualsiasi stadio di potenza che dissipa > 5 W per componente
- Requisito di affidabilità < 1% di guasto sul campo in 5 anni
L’azoto non ha senso per robot industriali semplici e a basso consumo PCBA (interfacce sensore, schede I/O) con componenti di piccole dimensioni e senza problemi termici.
Consigli pratici: eseguire una prova su 100 schede in azoto. Svuotamento radiografico. Confronta con i risultati attuali del riflusso dell'aria. Se l'area vuota si riduce di oltre il 50%, implementare l'azoto. Se la riduzione è inferiore al 30%, il vero problema è il design del flusso o dello stencil: risolverli prima.
