Qual è la procedura per la produzione del PCBA della pistola per massaggio: una guida alla produzione di 20 anni

La produzione di PCBA per pistola per massaggio richiede un'elevata gestione della corrente, controllo del motore senza spazzole e sicurezza dell'utente. Dopo due decenni di produzione di componenti elettronici per l'azionamento di motori, ho visto progetti surriscaldarsi, perdere velocità sotto carico o creare rischi per la batteria. Questa procedura passo passo copre l'intero flusso di lavoro di produzione, dalla selezione dei componenti al test finale.

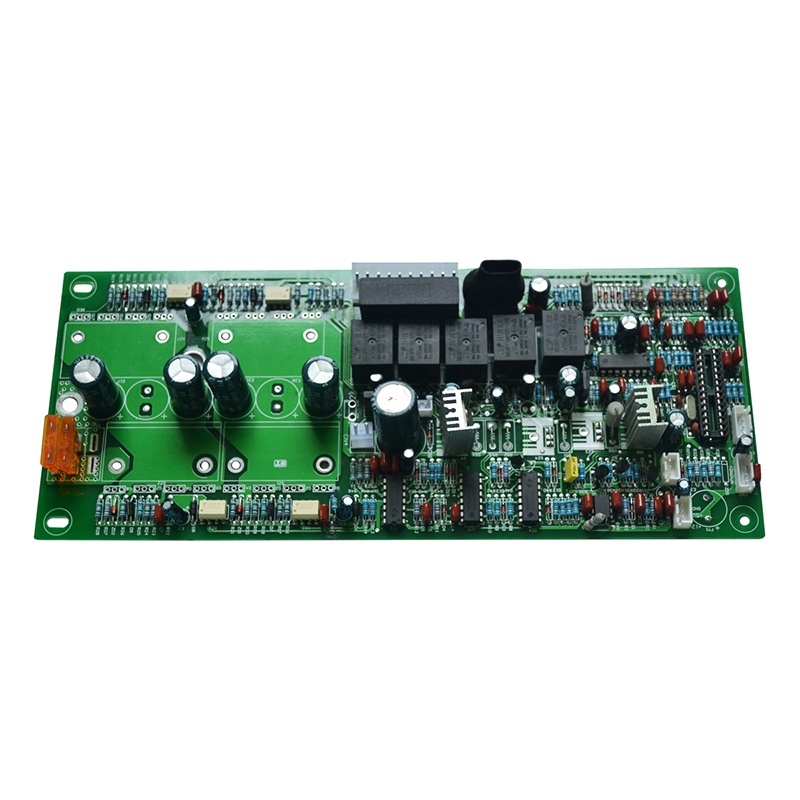

Flusso di produzione standard per pistola per massaggio PCBA

Ogni PCBA della pistola da massaggio segue una sequenza di 9 passaggi. Saltare qualsiasi passaggio aumenta i tassi di errore sul campo.

Fase 1 – Approvvigionamento dei componenti e ispezione in entrata

Test: campionare 50 MOSFET da ciascun lotto. Misurare Rds(on) a 25°C e 80°C. Scartare i lotti superiori a 7 mΩ ad alta temperatura.

Passaggio 2: stencil e stampa della pasta saldante

Critico: utilizzare uno stencil a gradini: 0,12 mm di spessore sotto i MOSFET, 0,10 mm sotto MCU e sensori. Uno spessore da solo provoca aperture o ponti.

Passaggio 3: assemblaggio e riflusso SMT

• Ordine di posizionamento: sensori Hall → passivi → MOSFET → MCU → connettori
• Profilo di riflusso: Picco 245°C per 10 secondi (senza piombo)
• Atmosfera di azoto: richiesta per i pacchetti QFN (MCU, gate driver)
• Ispezione a raggi X – Obbligatoria per controllare lo svuotamento sotto i pad MOSFET (vuoti < 20%)

Passaggio 4: saldatura selettiva per componenti a foro passante

La pistola per massaggio PCBA spesso necessita di parti a foro passante per resistenza meccanica:

Non rifluire le parti con foro passante. I loro corpi di plastica si sciolgono nel forno a 245°C.

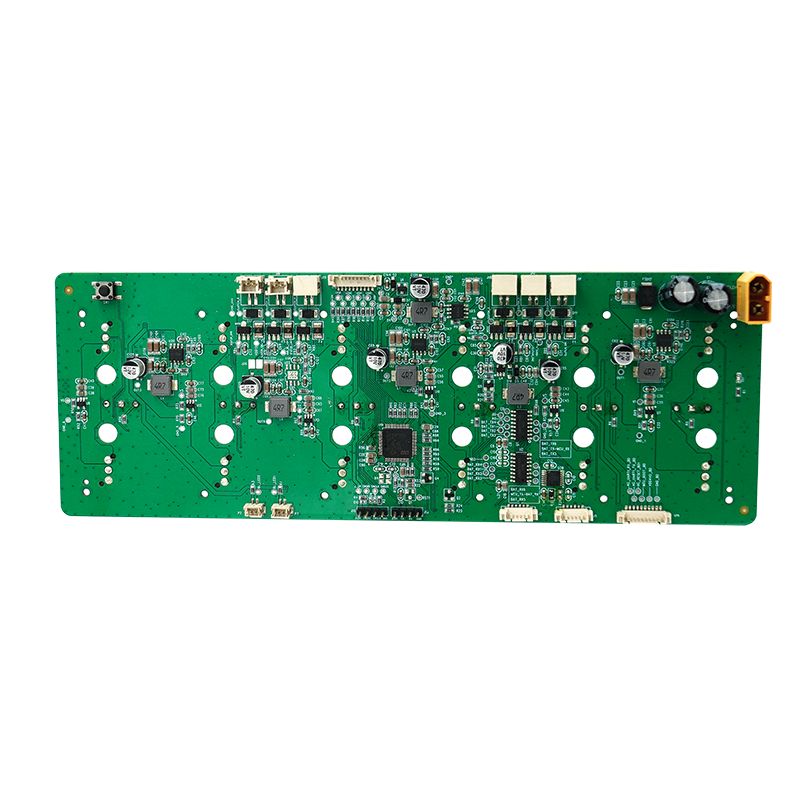

Progettazione del circuito di azionamento del motore per PCBA della pistola per massaggio

La sezione di azionamento del motore determina la gestione della corrente di stallo e il tempo di funzionamento della batteria.

Azionamento motore DC senza spazzole trifase (BLDC).

Design termico: ciascun MOSFET dissipa fino a 2 W a 20 A. Utilizzare canali termici (9 per MOSFET) che si collegano al getto di rame inferiore (minimo 2 once).

Gestione energetica per batteria e ricarica

Sicurezza critica: utilizzare due percorsi di protezione da sovracorrente indipendenti: uno nel gate driver, uno nel circuito integrato di protezione della batteria. Un singolo guasto non deve consentire il funzionamento del motore senza comando.

Programmazione e calibrazione del firmware

Nessuna pistola per massaggio PCBA lascia la produzione senza una calibrazione completa.

Sequenza di programmazione

1. Flash bootloader – tramite SWD o UART (5 secondi)
2. Costanti di calibrazione: memorizzate nella EEPROM o nella flash MCU
3. Tabella di ricerca della velocità: servizio PWM rispetto a RPM target (12 punti)
4. Soglia di rilevamento stallo – limite di corrente impostato su 22 A ± 1 A

Parametri di calibrazione memorizzati per scheda

Perché la calibrazione è importante: senza la calibrazione Hall su scheda, il motore produce un sibilo udibile a basse velocità. Gli utenti rifiutano le pistole per massaggio che sembrano difettose.

Assemblaggio e Integrazione Meccanica

Il PCBA è inutile se non si adatta alla maniglia o non dissipa il calore.

Dissipatore di calore e interfaccia termica

Test: far funzionare la pistola per massaggio PCBA a 2800 giri/min per 30 minuti. La temperatura della custodia del MOSFET deve rimanere inferiore a 85°C.

Cablaggio e pressacavo del connettore

• Cavi della batteria: saldati e poi incollati con silicone (previene l'affaticamento da flessione)
• Cavi di fase del motore – connettore JST con dispositivo di bloccaggio (minimo 20 cicli)
• Cavo flessibile a pulsante – connettore ZIF, passo 0,5 mm, incollato dopo l'inserimento

Test di produzione e controllo qualità

Ogni PCBA per pistola da massaggio deve superare questi cinque test prima dell'assemblaggio.

Test di burn-in e vibrazioni

Campionare il 5% della produzione per:

• 6 ore a 2400 giri/min – monitora la temperatura del MOSFET tramite sensore MCU
• Vibrazione casuale – 5 Grm, 30 minuti (simula la caduta di uno strumento)
• Ciclo di carica-scarica – 3 cicli (verifica il circuito integrato di protezione)

FAQ – Domande comuni sulla produzione PCBA della pistola per massaggio

Q1: Cosa causa la perdita di potenza della pistola da massaggio PCBA sotto pressione corporea?

R: La causa principale è l'inadeguata forza di comando del gate per i MOSFET high-side. Quando la pressione aumenta il carico del motore, il controller BLDC tenta di aumentare la corrente. Se il condensatore di bootstrap (che alimenta il gate driver high-side) è sottodimensionato, la tensione di gate scende al di sotto della soglia del MOSFET, aumentando Rds(on) da 4 mΩ a 20 mΩ. Questo crea un circuito di fuga termica:

Caduta di tensione → abbassamento del gate drive → maggiore resistenza → più calore → ulteriore aumento della resistenza

La correzione richiede tre modifiche sul PCBA della pistola per massaggio:

1. Valore del condensatore di bootstrap: utilizzare un minimo di 220 nF (molti progetti utilizzano 47 nF). Calcola in base alla carica del gate: C_boot = (Q_g × 10) / ΔV. Per i MOSFET tipici (Q_g = 30 nC), 220 nF fornisce un margine sicuro.
2. Corrente di picco del gate driver: selezionare un driver con capacità sink/source da 1,5 A (ad esempio DRV8320). I driver deboli (0,5 A) non possono ricaricare il limite di bootstrap durante cicli di lavoro PWM elevati.
3. Diodo bootstrap: utilizzare un diodo ultraveloce (trr < 50 ns). Lo standard 1N4148 ha un recupero di 4 ns ma solo una potenza nominale di 100 mA, insufficiente per il PCBA della pistola per massaggio funzionante a 20 kHz PWM. Passare a BAS3007 (1 A, 10 ns).

Dopo queste modifiche, la corrente di stallo rimane stabile a 22 A anche con 15 kg di pressione corporea applicata.

Q2: Come posso evitare falsi trigger dell'IC di protezione della batteria sul PCBA della pistola per massaggio?

R: Si verificano falsi trigger quando il rumore di commutazione del motore si accoppia alla linea di rilevamento della corrente dell'IC di protezione della batteria. La commutazione di fase del motore BLDC crea picchi di corrente di 1 µs fino a 50 A, troppo rapidi perché il circuito integrato di protezione possa distinguerli da un cortocircuito. Tre correzioni hardware risolvono questo problema:

Filtro passa-basso sull'ingresso di rilevamento – Installare un filtro RC (10Ω + 1 µF ceramico) direttamente sul pin CS+ dell'IC di protezione. Frequenza angolare = 16 kHz. Questo lascia passare la corrente media (20–30 A) ma blocca i picchi di commutazione da 200 kHz.

Terra separata del resistore di rilevamento – Eseguire una traccia Kelvin dedicata dal terminale negativo del resistore di shunt al pin CS- del circuito integrato di protezione. Non condividere questa terra con le correnti sorgente MOSFET. Anche 1 mΩ di traccia condivisa genera 50 mV di falso segnale a 50 A.

Regolazione del timer di ritardo – Programma il ritardo di sovracorrente del circuito integrato di protezione su 100 µs (supponendo che il tuo circuito integrato lo supporti). La maggior parte dei progetti PCBA delle pistole massaggianti utilizza un ritardo di 10 µs rispetto ai progetti di riferimento della batteria. I picchi di commutazione durano solo 2–3 µs. Un ritardo di 100 µs li ignora pur reagendo ai veri cortocircuiti (durata >50 µs).

Test con oscilloscopio: sondare CS+ mentre il motore funziona al massimo carico. I picchi devono rimanere al di sotto della soglia di intervento del circuito integrato di protezione (tipicamente 50 mV per shunt da 50 A). Se i picchi superano la soglia, aumentare la capacità del filtro a 2,2 µF.

Q3: Qual è la procedura corretta per programmare più schede PCBA per pistole massaggianti in produzione?

R: Una procedura di programmazione della produzione in quattro fasi previene confusioni e riduce il tempo di programmazione del 75% rispetto al lampeggio uno per uno.

Fase 1 – Programmazione pre-SMT (opzionale per grandi tirature)

Utilizzare un programmatore di gruppo (ad esempio Elnec BeeProg) per eseguire il flashing del bootloader negli MCU prima del posizionamento. Funziona solo per MCU con flash esterno (pacchetti QFN con pin esposti). Rifiuta qualsiasi chip che non supera la verifica: è più economico che rielaborare le schede posizionate.

Fase 2 – Programmazione nel sistema dopo SMT

Posizionare un dispositivo per pin pogo di programmazione (6 pin: SWDIO, SWCLK, 3,3 V, GND, RESET, BOOT0). Utilizzare un programmatore multicanale (8 o 16 schede contemporaneamente). Tempo target: 45 secondi per tavola inclusa la verifica.

Fase 3 – Stazione di calibrazione (la più critica)

Dopo la programmazione, spostare le schede in un dispositivo di calibrazione contenente un vero motore per pistola da massaggio con codificatore ottico. L'apparecchiatura fa funzionare ciascuna pistola per massaggio PCBA attraverso:

• Allineamento della sala (regola automaticamente l'angolo elettrico)
• Linearità della velocità (registra la tabella PWM vs RPM)
• Limite di corrente (aumenta il carico fino allo scatto di 22 A)

Memorizza queste 12 costanti di calibrazione in un settore flash MCU protetto. Le schede senza calibrazione producono rampe di velocità inconsistenti.

Fase 4 – Tracciabilità

Stampa un codice Data Matrix 2D su ciascun PCBA contenente:

• Codice della data di produzione (AAAA)
• Checksum di calibrazione
• Numero di lotto MOSFET (dall'ispezione in entrata)

Scansiona questo codice durante l'assemblaggio finale. Se si verifica un guasto sul campo, è possibile risalire a un lotto di componenti specifico e rielaborare solo le unità interessate.

Obiettivi di rendimento di produzione per la pistola per massaggio PCBA

Una pistola per massaggio PCBA prodotta correttamente eroga 2800 giri al minuto sotto carico, si spegne in stallo entro 500 ms e sopravvive a 500 cicli di carica. Segui questa procedura, controlla ogni passaggio e i tuoi prodotti supereranno i concorrenti che saltano la calibrazione o sottospecificano l'azionamento del cancello.
