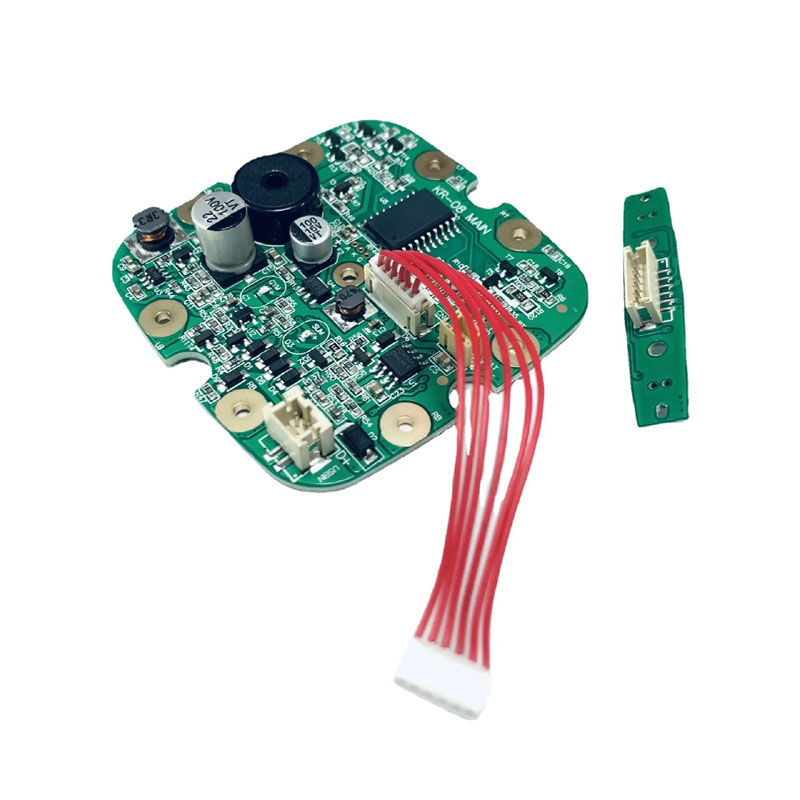

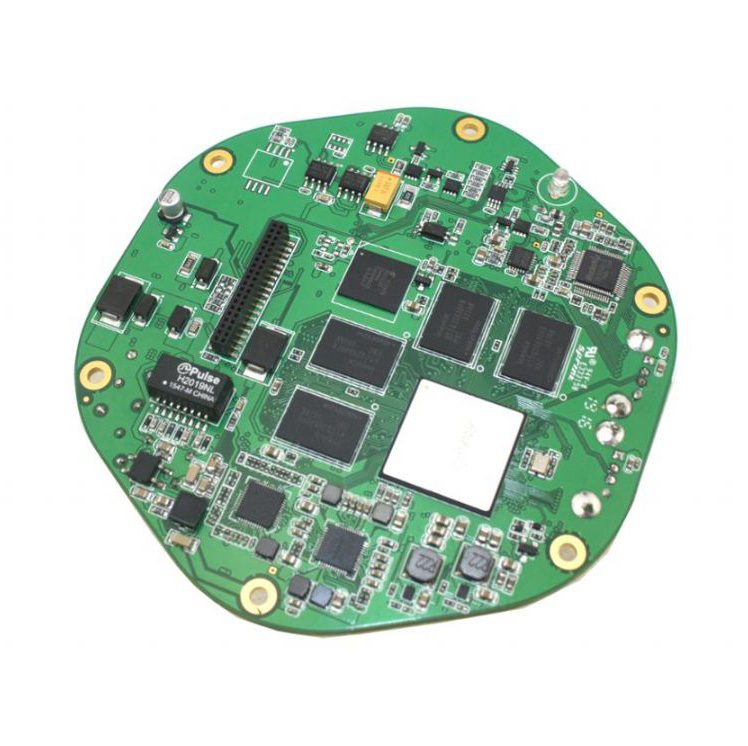

Idropulsore PCBA

Richieste e classificazioni ambientali

Un idropulsore funziona in ambienti bagno estremi caratterizzati da spruzzi d'acqua diretti, vapore ambientale elevato ed esposizioni a sostanze chimiche aggressive, come residui di dentifricio e collutorio. In queste condizioni, i componenti elettronici standard soccombono rapidamente alla corrosione, alle correnti di dispersione parassite e ai cortocircuiti elettrici.

Le nostre soluzioni PCBA ingegnerizzate sono realizzate appositamente per resistere a questi gravi fattori di stress ambientale, garantendo un ciclo di vita operativo affidabile del prodotto di 3 anni.

Mitigazione dei rischi del substrato

Certificazioni richieste integrate: tutte le realizzazioni PCBA dell'idropulsore sono conformi alle normative globali sugli apparecchi: IEC 60335-1 (sicurezza degli elettrodomestici), UL 60730-1 (controlli elettrici automatici), protezione di ingresso minima IPX4/IPX7 e standard di resistenza chimica REACH/RoHS per ambienti umidi.

Selezione del laminato di base e architettura del rame

La selezione del laminato di base definisce l'integrità del PCBA a lungo termine in caso di esposizione continua all'umidità. L'FR-4 standard assorbe prontamente il vapore acqueo attraverso i bordi del pannello tagliato a vivo e placcato tramite botti, provocando catastrofici cortocircuiti del filamento anodico conduttivo (CAF) entro 12 mesi.

Gradi di laminato a confronto

• FR-4 standard: assorbimento d'acqua 0,10%–0,20%, TG 130°C–140°C. Adatto solo per aree asciutte. Evitare l'uso dell'idropulsore poiché provoca un rapido fallimento del CAF.

• FR-4 TG elevato [La nostra selezione principale]: assorbimento d'acqua 0,08%–0,12%, TG 170°C. Scelta ideale per profili di umidità umidi e intermittenti.

• FR-4 ad alta TG senza alogeni [consigliato]: assorbimento di acqua 0,05%–0,08%, TG 150°C. Costruzione ecologica con eccellente resilienza all'umidità.

• Poliimmide: assorbimento d'acqua 0,02%–0,04%, TG 250°C. Opzione premium per esposizione permanente all'umidità o zone rigido-flessibili.

Specifiche del peso e della placcatura del rame

• Rame dello strato esterno: minimo 1 oncia (35 µm) per fornire un margine anticorrosione ottimizzato.

• Strato interno di rame: minimo 18 µm (0,5 once) per garantire l'integrità del segnale contro le interferenze interne del motore.

• Fori passanti placcati (PTH): spessore minimo della placcatura in rame di 25 µm all'interno dei fusti per formare una chiusura ermetica e a tenuta d'aria.

• Finitura superficiale: utilizza rigorosamente ENIG (Electroless Nickel Immersion Gold). Vietiamo completamente l'HASL (Hot Air Solder Leveling) per i PCBA degli idropulsori perché la lega di stagno-piombo esposta si corrode nei vapori del collutorio entro 90 giorni.

Stack-up di livelli e progettazione meccanica

A seconda dell'architettura del prodotto, forniamo configurazioni multistrato su misura per combattere il rumore della pompa ad alta frequenza (EMI) e i limiti di spaziatura strutturale:

• Livello base (solo pulsante e pompa): formulato su un substrato ottimizzato FR-4 ad alta TG a 2 strati, che bilancia l'efficienza in termini di costi con una difesa dall'umidità industriale di alta qualità.

• Livello Smart/Premium (sensore di pressione, display LCD/LED, Bluetooth, ricarica rapida USB-C): progettato con uno stackup a 4 livelli. I doppi piani di terra solidi interni schermano i segnali MCU sensibili dai campi elettromagnetici della pompa e agiscono come un blocco fisico definitivo contro la diffusione interna dell'umidità.

Spessore e integrazione rigido-flessibile

• Spessore 1,0 mm: progettato per impugnature portatili compatte ed ergonomiche che richiedono agilità strutturale e resistenza alle cadute.

• Spessore 1,6 mm: progettato per stazioni base da banco; offre la massima rigidità e il più basso tasso di diffusione nativa del vapore acqueo.

• Specializzazione PCB rigido-flessibile: per maniglie compatte ultra-premium, supportiamo la costruzione rigido-flessibile in cui la batteria si collega tramite una coda flessibile in poliimmide protetta con un rivestimento. Ciò elimina i cablaggi soggetti a guasti e migliora in modo significativo il grado IPX complessivo dell'assemblaggio.

Doppia difesa: rivestimento conforme e sigillatura dei componenti

Rivestimento conforme selettivo robotizzato

Anche il substrato migliore richiede uno strato superficiale ermetico per sopravvivere all’umidità quotidiana del bagno.

• Spruzzatura automatizzata multiasse di precisione: le nostre linee robotizzate automatizzate applicano uno strato protettivo uniforme mascherando con precisione le aree che devono rimanere non rivestite, come le porte di tipo C, i contatti della batteria e le porte del cicalino.

• Ispezione UV con colorante fluorescente allo 0,1%: uno speciale colorante indicatore UV viene miscelato nel rivestimento, consentendo agli scanner ottici automatizzati ad alta velocità di verificare uno spessore minimo uniforme di 25 µm senza spazi stenopeici.

Specifiche di sigillatura dell'interfaccia a livello di componente

1. Porta USB-C: dotata di guarnizione di compressione in silicone e cappuccio in gomma, che garantisce la tenuta IPX4 quando la porta è chiusa.

2. Interruttori tattili: sovrastampati con un robusto rivestimento in gomma sopra la cupola per garantire la protezione dall'ingresso localizzato IPX5.

3. Connettore della pompa: completamente chiuso tramite riempimento di composto epossidico per una protezione completa dall'immersione temporanea IPX7.

4. Pin di contatto di ricarica (pin Pogo): rigorosamente specificati con placcatura in oro pesante minima da 30 µ pollici (oro duro) e guarnizioni O-ring. I perni nichelati standard si corrodono e si guastano entro 6 mesi dalla ricarica quotidiana in un bagno umido. Le nostre pesanti linguette in oro resistono a 20.000 cicli di connessione a umido senza degrado della resistenza di contatto.

Rigoroso flusso di test sulla qualità della produzione

Ogni lotto prodotto di PCBA per idropulsore Unixplore deve superare una serie di controlli intensivi di qualità di simulazione dell'umidità prima della spedizione:

1. Umidità Ammollo ambientale: 48 ore a 40°C e 93% di umidità relativa (senza condensa). Criteri di superamento: nessuna ossidazione visibile; Resistenza di isolamento (IR > 10 MΩ) tra due reti qualsiasi.

2. Test di spruzzo d'acqua IPX4: 10 minuti di spruzzo del tubo multiangolo oscillante continuo per verificare l'assenza di infiltrazioni di liquidi sotto gli strati di rivestimento.

3. Controllo dell'isolamento dall'alta tensione: applicazione di 500 V CC tra i terminali della batteria primaria e il piano di terra per confermare l'assorbimento post-umidità IR > 50 MΩ.

4. Verifica funzionale post-stress: attuazione della pompa a ciclo completo sotto carico. Sono tollerati reset del microcontrollore (MCU), scatti di temporizzazione o false partenze.

Domande frequenti sull'ingegneria e brief tecnici

Posso utilizzare lo standard FR-4 per un idropulsore PCBA se applico uno spesso strato di rivestimento conforme per ridurre i costi?

R: Assolutamente no. Questa è una trappola manifatturiera comune che porta ad alti tassi di restituzione sul campo. Il rivestimento conforme non può sigillare tre percorsi critici:

1. Non rivestito tramite barili: il vapore acqueo viaggia lateralmente nella trama interna in fibra di vetro dell'FR-4 standard tramite azione capillare, raggiungendo i cuscinetti dei componenti dalla parte inferiore. Dopo ripetuti cicli di umidità si formano residui di sale bianco conduttivo, componenti a ponte.

2. Bordi smussati (assorbimento dei bordi): il percorso della scheda lascia esposti i bordi grezzi del laminato. La tensione superficiale fa sì che i rivestimenti si ritirino dagli angoli acuti, lasciando micro-spazi di 0,5 mm dove entra il vapore del bagno.

3. Lati inferiori dei componenti: il rivestimento copre il guscio esterno ma non riesce a penetrare perfettamente sotto i condensatori e i resistori SMT a basso profilo. L'umidità intrappolata idrolizza i residui del flusso, creando una contaminazione ionica che provoca l'avvio spontaneo e non richiesto della pompa.

   La nostra soluzione: FR-4 ad alto TG con ENIG e erogazione di resina epossidica sui bordi fornisce una protezione a tre strati che sopravvive facilmente per oltre 3 anni con una umidità relativa del 95%.

Il tuo partner EMS chiavi in ​​mano: Unixplore Electronics

Quando si sceglie un fornitore di PCBA per idropulsori, l'affidabilità tecnica a lungo termine e un rigoroso controllo di qualità sono fondamentali. Unixplore Electronics fornisce le funzionalità avanzate e l'infrastruttura industriale per dare vita al tuo progetto senza problemi:

l Servizi EMS chiavi in ​​mano one-stop: gestiamo l'intero ciclo di vita del prodotto, dall'ottimizzazione degli schemi e dalla revisione DFM dei componenti all'approvvigionamento globale delle parti, assemblaggio SMT e DIP, programmazione del firmware, test funzionali (FCT), rivestimento conforme automatizzato, costruzione della scatola finale e imballaggio specializzato.

l Standard di qualità certificati: il nostro intero ecosistema di produzione è certificato ISO 9001:2015 e tutte le pratiche di assemblaggio elettronico aderiscono rigorosamente allo standard internazionale IPC-A-610E, eliminando il rischio di giunti di saldatura a freddo o disallineamento dei componenti.

l Potenza di produzione interna avanzata: gestiamo un impianto di produzione antistatico che si estende su oltre 3.000 metri quadrati, supportato da 20 esperti di ricerca e sviluppo e ingegneri di processo. La nostra struttura è caratterizzata da:

1. 6 linee di produzione Yamaha SMT ad alta velocità

2. 4 Linee di assemblaggio DIP di precisione con saldatura ad onda

3. 2 Sale prove specializzate di burn-in/invecchiamento

4. 2 Camere per test di calore umido alternato ad alta e bassa temperatura, per garantire che tutti i test di convalida ambientale siano eseguiti internamente in modo completo.

l Scalabilità flessibile degli ordini (nessun MOQ): le nostre strutture di produzione agili sono ottimizzate per supportare la vostra crescita. Manteniamo una rigorosa politica di assenza di quantità minima di ordine (nessun MOQ), che ci consente di gestire test rapidi di prototipi, piccole prove pilota e grandi volumi di produzione di massa con la stessa precisione d'élite.

l Portata e comunicazione globali: il nostro team tecnico-commerciale internazionale parla fluentemente inglese, francese, russo e arabo. Con una profonda esperienza nel servire mercati di fascia alta, tra cui Europa occidentale (35%), Nord America (20%) e Oceania (20%), comprendiamo appieno gli standard di conformità in materia di sicurezza elettronica per la cura personale a livello globale.

Contattaci oggi: Invia il tuo progetto PCB personalizzato per l'idropulsore, l'elenco BOM o le richieste DFM al nostro ufficio tecnico. Il nostro team fornirà un'analisi completa della producibilità e un preventivo chiavi in ​​mano ottimizzato entro 24 ore.
