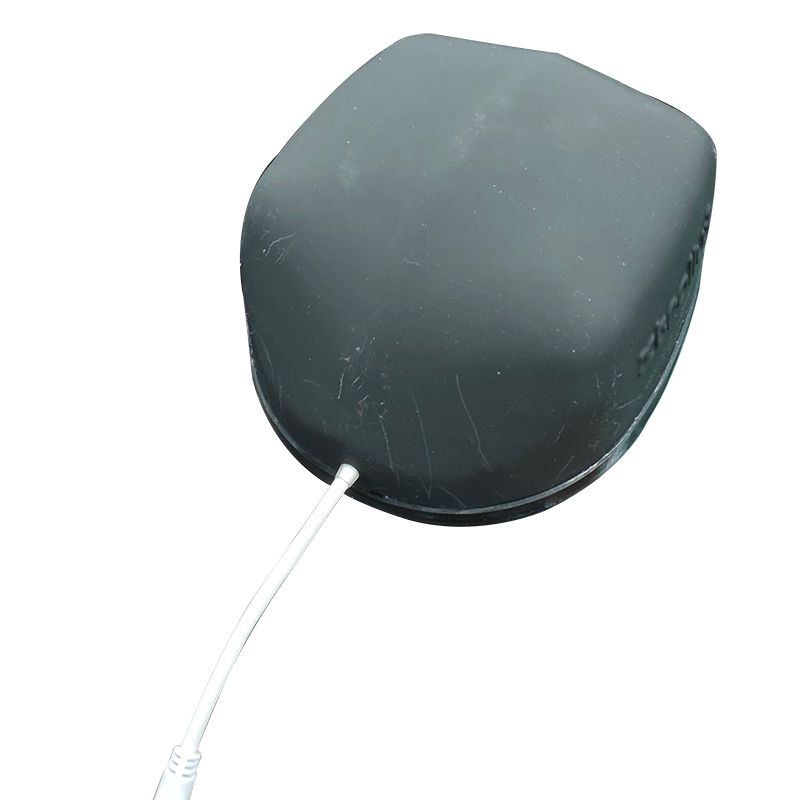

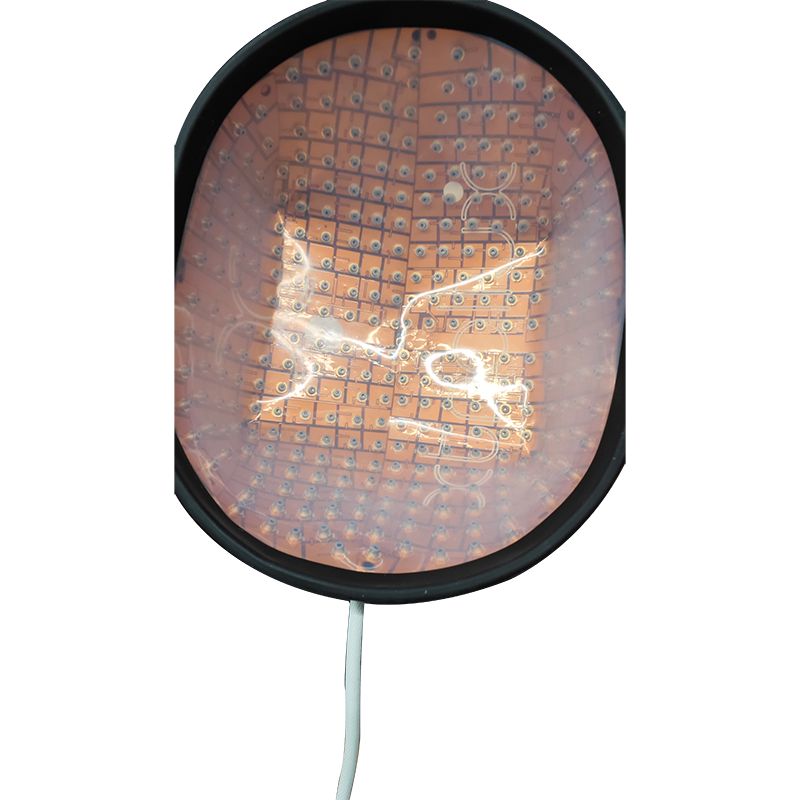

Casco per la crescita dei capelli PCBA

Unixplore Electronics è un'azienda cinese che dal 2008 si concentra sulla creazione e produzione di PCBA per caschi per la crescita dei capelli di prima classe. Disponiamo di certificazioni ISO9001:2015 e standard di assemblaggio PCB IPC-610E.

Modello:UE-186

Invia richiesta

Descrizione del prodotto

Come costruire un PCBA per casco per la crescita dei capelli?

Fin dalla sua fondazione nel 2011, Unixplore Electronics si è impegnata nella progettazione e produzione di prodotti di alta qualitàPCBA per casco per la crescita dei capellisotto forma di tipo di produzione OEM e ODM.

Costruire un casco per la crescita dei capelli PCBA richiede conoscenze di ingegneria elettronica e componenti specifici. Ecco alcuni passaggi generali che possono aiutarti a iniziare:

Raccogli i componenti e gli strumenti richiesti:Avrai bisogno di componenti come microcontrollori, circuiti di gestione dell'alimentazione, sensori e LED. Avrai anche bisogno di un software di progettazione PCB, strumenti di saldatura e una stampante 3D.

Progetta il prototipo del casco:Utilizzando una stampante 3D, progetta il casco, tenendo presente il posizionamento di componenti come LED, sensori e microcontrollori.

Progettare lo schema del circuito:Utilizzare un software di progettazione PCB per creare un diagramma schematico del circuito. Ciò comprenderà i vari componenti coinvolti nella produzione della terapia laser che promuove la crescita dei capelli.

Disporre il PCB:Dopo aver creato il diagramma schematico, utilizzare lo stesso software di progettazione PCB per disporre i componenti sulla scheda PCB.

Realizzare il PCB:Invia il tuo file di progettazione PCB a un produttore o costruttore di PCB.

Saldare i componenti:Dopo aver ricevuto il PCB nudo, saldare i componenti su di esso.

Testare il PCBA:Una volta completato l'assemblaggio del PCB, testarlo per assicurarsi che funzioni correttamente.

Installare il PCBA nel casco:Monta il gruppo PCB in un casco di plastica e assicurati che i collegamenti della scheda siano sicuri.

Prova il casco:Collegare il casco ad una fonte di alimentazione e testare la funzionalità del dispositivo.

Unixplore fornisce un servizio chiavi in mano completo per il tuoSMEEAssemblaggio PCBprogetti. Non esitate a contattarci per la costruzione del vostro quadro, possiamo fare un preventivo entro 24 ore dalla ricezione del vostroFascicolo GerberEElenco distinte base!

Produzione PCBA per casco per la crescita dei capelli

* File Gerber ed elenco BOM forniti dal cliente
* PCB vuoto realizzato, componenti acquistati da noi
* Fabbricazione PCB con parti completamente assemblate
*Funzione testata al 100% OK prima della spedizione
* Conformità RoHS, processo di produzione senza piombo
* Consegna rapida, con pacchetto ESD indipendente
* Servizio di produzione elettronica unico per progettazione PCB, layout PCB, produzione PCB, approvvigionamento componenti, assemblaggio PCB SMT e DIP, programmazione IC, test funzionale, imballaggio e consegna

Funzionalità di assemblaggio PCB e PCB Unixplore

Parametro	Capacità
Strati	1-40 strati
Tipo di assemblaggio	A foro passante (THT), a montaggio superficiale (SMT), misto (THT+SMT)
Dimensione minima del componente	0201(01005 metrico)
Dimensione massima del componente	2,0 x 2,0 x 0,4 pollici (50 mm x 50 mm x 10 mm)
Tipi di pacchetti di componenti	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, ecc.
Passo minimo del pad	0,5 mm (20 mil) per QFP, QFN, 0,8 mm (32 mil) per BGA
Larghezza minima della traccia	0,10 mm (4 mil)
Distanza minima dalla traccia	0,10 mm (4 mil)
Dimensione minima della perforazione	0,15 mm (6 mil)
Dimensione massima della scheda	457 mm x 610 mm (18 pollici x 24 pollici)
Spessore del pannello	Da 0,0078 pollici (0,2 mm) a 0,236 pollici (6 mm)
Materiale della tavola	CEM-3,FR-2,FR-4, High-Tg, HDI, Alluminio, Alta frequenza, FPC, Rigid-Flex, Rogers, ecc.
Finitura superficiale	OSP, HASL, Flash Gold, ENIG, Gold Finger, ecc.
Tipo di pasta saldante	Con piombo o senza piombo
Spessore del rame	0,5 ONCE – 5 ONCE
Processo di assemblaggio	Saldatura a riflusso, saldatura ad onda, saldatura manuale
Metodi di ispezione	Ispezione ottica automatizzata (AOI), raggi X, ispezione visiva
Metodi di test interni	Test funzionale, test della sonda, test di invecchiamento, test di alta e bassa temperatura
Tempo di consegna	Campionamento: da 24 ore a 7 giorni, esecuzione di massa: da 10 a 30 giorni
Standard di assemblaggio PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe ll

Servizio EMS a valore aggiunto di Unixplore

● Servizio di preprogrammazione IC con file in formatoESAGONALE,ELFOECONTENITORE.
● Casco per la crescita dei capelli PCBA Dispositivo di prova funzionale personalizzato in base ai requisiti di test del cliente
● Servizio di costruzione di scatole, compresi stampi per custodie in plastica e metallo e produzione di parti
● Rivestimento conforme comprendente rivestimento laccato selettivo, resinatura epossidica
● Cablaggio e assemblaggio di cavi
● Assemblaggio del prodotto finito comprendente scatola, schermo, interruttore a membrana, etichettatura e imballaggio personalizzato in cartone o scatola di vendita al dettaglio.
● Su richiesta sono disponibili vari test di terze parti per PCBA
● Assistenza per la certificazione del prodotto

Procedura di produzione PCBA

1.Stampa automatica della pasta saldante
2.stampa con pasta saldante completata
3.Pick and place SMT
4.Pick and place SMT completato
5.pronto per la saldatura a riflusso
6.saldatura a riflusso eseguita
7.pronto per l'AOI
8.Processo di ispezione AOI
9.Posizionamento dei componenti THT
10.processo di saldatura ad onda
11.Assemblaggio THT terminato
12.Ispezione AOI per assemblaggio THT
13.Programmazione dei circuiti integrati
14.prova di funzionalità
15.Controllo qualità e riparazione
16.Processo di rivestimento conforme PCBA
17.Imballaggio ESD
18.Pronto per la spedizione

Confezione

Per PCBA

Per il prodotto finito
