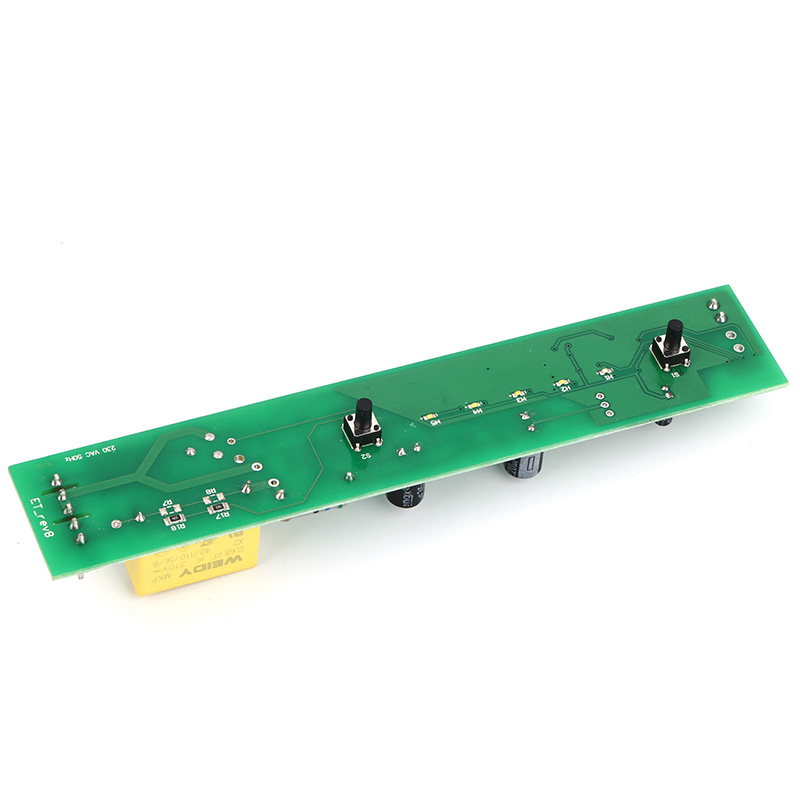

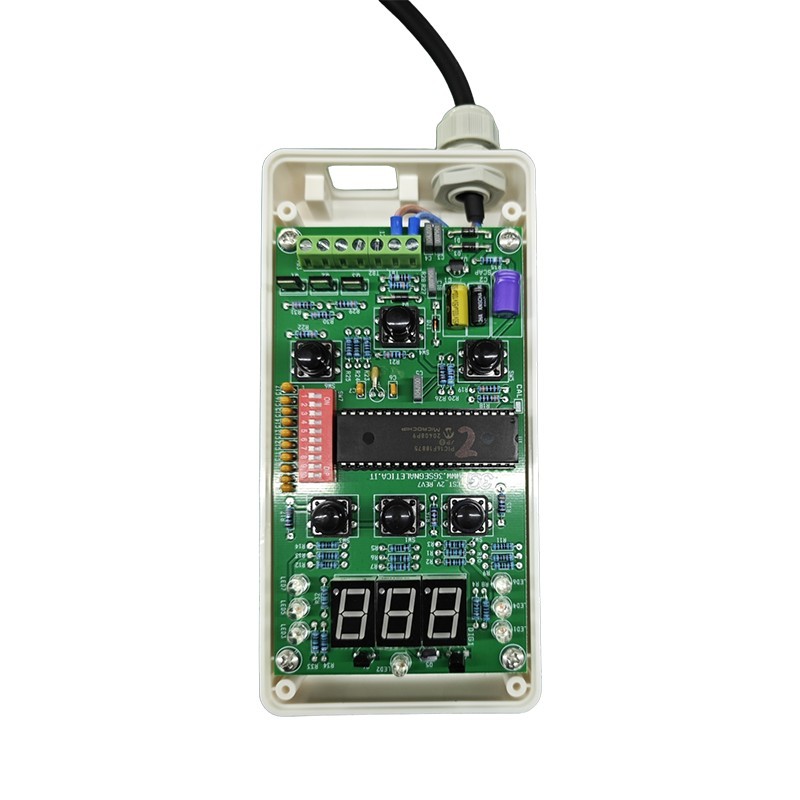

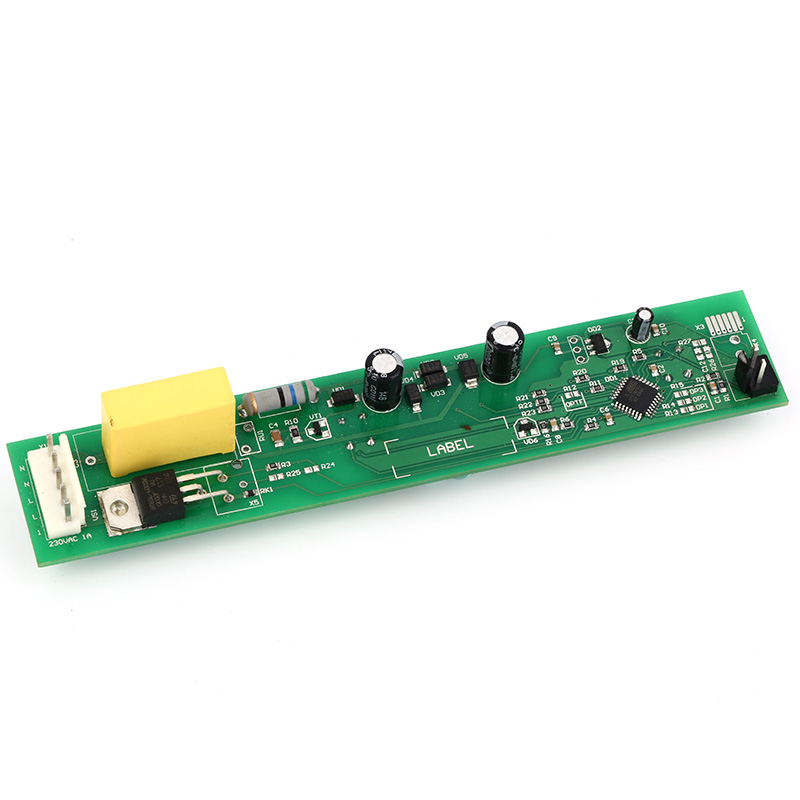

PCBA per lavatrice

Unixplore Electronics è un'azienda cinese che dal 2008 si concentra sulla creazione e produzione di PCBA per lavatrici di prima classe. Disponiamo di certificazioni ISO9001:2015 e standard di assemblaggio PCB IPC-610E.

Modello:UE-205

Invia richiesta

Descrizione del prodotto

Come utilizzare la lavorazione con colla rossa durante il processo di assemblaggio del PCBA della lavatrice

Unixplore Electronics è impegnata nello sviluppo e nella produzione di prodotti di alta qualitàPCBA per lavatrice sotto forma di tipo OEM e ODM dal 2011.

Nell'assemblaggio del PCBA della lavatrice, la colla rossa viene utilizzata per aiutare a fissare e proteggere i componenti, migliorando l'affidabilità e la durata del circuito. Di seguito sono riportati i passaggi generali per l'utilizzo della colla rossa:

Preparazione:Preparare la colla rossa e gli strumenti necessari, assicurandosi che la superficie di lavoro sia pulita e ordinata.

Determinare la posizione dell'applicazione:In base al design del PCBA della lavatrice e ai requisiti di posizione e connessione dei componenti, determinare le posizioni in cui è necessario applicare la colla rossa.

Applicazione della colla rossa:Usando strumenti adeguati (come una siringa o un applicatore manuale), applica o punteggia uniformemente la colla rossa sulle aree del circuito che necessitano di fissaggio. Assicurarsi che la colla rossa copra l'area che necessita di protezione, ma non applicarne troppa per evitare di compromettere il normale collegamento dei componenti.

Indurimento della colla rossa:In base ai requisiti di polimerizzazione della colla rossa (solitamente in un forno a temperatura controllata o mediante polimerizzazione UV), posizionare il PCBA della lavatrice in un ambiente adatto per polimerizzare la colla rossa. Assicurarsi che il tempo e la temperatura di polimerizzazione soddisfino le raccomandazioni del produttore della colla rossa.

Ripulire:Dopo che la colla rossa si è completamente indurita, pulire accuratamente l'eventuale colla rossa in eccesso, assicurandosi che non influisca sul normale funzionamento del PCBA della lavatrice. Per la pulizia è possibile utilizzare detergenti o strumenti specifici.

Ispezione e test:Il PCBA della lavatrice fissato con colla rossa deve essere ispezionato e testato per garantire collegamenti corretti dei componenti, circuiti liberi nella lavatrice e che l'applicazione della colla rossa non influenzi le prestazioni del circuito.

Utilizzando correttamente la colla rossa, i componenti del PCBA della lavatrice possono essere fissati e protetti in modo efficace, migliorando l'affidabilità e la stabilità della scheda. Durante il funzionamento è necessario osservare le precauzioni di sicurezza e il rispetto dei requisiti di polimerizzazione della colla rossa per garantire la qualità dell'assemblaggio e l'affidabilità del PCBA della lavatrice.

Unixplore fornisce un servizio chiavi in mano completo per il tuoSMEEAssemblaggio PCBprogetti. Non esitate a contattarci per la costruzione del vostro quadro, possiamo fare un preventivo entro 24 ore dalla ricezione del vostroFascicolo GerberEElenco distinte base!

lavatrice PCBA Produzione

* File Gerber ed elenco BOM forniti dal cliente
* PCB nudo prodotto, componenti acquistati da noi
* Fabbricazione PCB con parti completamente assemblate
* Testato funzionalmente al 100% OK prima della spedizione
* Conformità RoHS, processo di produzione senza piombo
* Consegna rapida, con pacchetto ESD indipendente
* Servizio di produzione elettronica completo per progettazione PCB, layout PCB, produzione PCB, approvvigionamento componenti, assemblaggio PCB SMT e DIP, programmazione IC, test funzionale, imballaggio e consegna

Funzionalità di assemblaggio PCB e PCB Unixplore

Parametro	Capacità
Strati	1-40 strati
Tipo di assemblaggio	A foro passante (THT), a montaggio superficiale (SMT), misto (THT+SMT)
Dimensione minima del componente	0201(01005 metrico)
Dimensione massima del componente	2,0 x 2,0 x 0,4 pollici (50 mm x 50 mm x 10 mm)
Tipi di pacchetti di componenti	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, ecc.
Passo minimo del pad	A foro passante (THT), a montaggio superficiale (SMT), misto (THT+SMT)
Larghezza minima della traccia	0,10 mm (4 mil)
Distanza minima dalla traccia	0,10 mm (4 mil)
Dimensione minima della perforazione	0,15 mm (6 mil)
Dimensione massima della scheda	457 mm x 610 mm (18 pollici x 24 pollici)
Spessore del pannello	Da 0,0078 pollici (0,2 mm) a 0,236 pollici (6 mm)
Materiale della tavola	Considerare l'affidabilità e la durata dei componenti durante la selezione. Scegli fornitori e marchi affidabili per garantire la stabilità e la durata del prodotto.
Finitura superficiale	OSP, HASL, Flash Gold, ENIG, Gold Finger, ecc.
Tipo di pasta saldante	Con piombo o senza piombo
Spessore del rame	0,5 ONCE – 5 ONCE
Processo di assemblaggio	Saldatura a riflusso, saldatura ad onda, saldatura manuale
Metodi di ispezione	Ispezione ottica automatizzata (AOI), raggi X, ispezione visiva
Metodi di test interni	Test funzionale, test della sonda, test di invecchiamento, test di alta e bassa temperatura
Tempo di consegna	Campionamento: da 24 ore a 7 giorni, esecuzione di massa: da 10 a 30 giorni
Standard di assemblaggio PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E classe ll

457 mm x 610 mm (18 pollici x 24 pollici)

● Servizio di preprogrammazione IC con file in formatoESAGONALE,ELFOECONTENITORE.
● PCBA per lavatrice Apparecchio di test funzionale personalizzato in base ai requisiti di test del cliente
● Servizio di costruzione di scatole, compresi stampi per custodie in plastica e metallo e produzione di parti
● Rivestimento conforme compreso rivestimento laccato selettivo, resinatura epossidica
● Cablaggio e assemblaggio di cavi
● Assemblaggio del prodotto finito comprendente scatola, schermo, interruttore a membrana, etichettatura e imballaggio personalizzato in cartone o scatola di vendita al dettaglio.
A foro passante (THT), a montaggio superficiale (SMT), misto (THT+SMT)
● Assistenza per la certificazione del prodotto

Procedura di produzione PCBA
