Con 20 anni di esperienza nella produzione di elettronica di consumo e PCB, ho esaminato migliaia di gruppi di plafoniere. Questa guida copre la selezione dei materiali, la gestione termica, le topologie dei driver e i requisiti di conformità specifici per la progettazione PCBA delle plafoniere.

Cosa deve fare una plafoniera PCBA

Una plafoniera PCBA (Printed Circuit Board Assembly) controlla e alimenta la sorgente luminosa LED. A differenza di un PCB nudo, un PCBA include tutti i componenti saldati sulla scheda: LED, driver, resistori, condensatori e connettori.

Funzioni primarie di una plafoniera PCBUN:

- Conversione AC-DC (se driver integrato):Converte 110-277 V CA in CC a bassa tensione per LED

- Regolazione corrente costante:Mantiene stabile la corrente del LED nonostante le fluttuazioni della tensione di ingresso

- Gestione termica:Conduce il calore lontano dalle giunzioni dei LED per evitare guasti prematuri

- Controllo dell'attenuazione (opzionale):Si interfaccia con dimmer da parete (0-10V, TRIAC o PWM)

Differenza dal PCB nudo:Un PCB nudo ha tracce e pad in rame ma nessun componente. Un PCBA è completamente assemblato e pronto per l'installazione nella lampada.

Specifiche tecniche principali

Parametri di potenza in ingresso

ParametroGamma standardGamma ad alte prestazioniTensione in ingresso (CA)110-120 V (USA) o 220-240 V (UE)90-277 V (universale)Frequenza in ingresso50/60 Hz50/60 HzFattore di potenza (PF)>0,70 (consumatore)>0,90 (commerciale)Distorsione armonica totale (THD)<20%<15% (requisiti DLC)Sovratensione Protezione1 kV (base)2-4 kV (commerciale)

Fattore di potenza e requisiti THD secondo gli standard Energy Star e DLC.

Specifiche dell'uscita LED

ParametroBassa potenzaMedia potenzaAlta potenzaLumen di uscita totali800-1500 lm (sostituisce 60W a incandescenza)1500-3000 lm3000-5000 lm+Numero di LED18-4848-100100-200+Corrente LED50-150 mA150-300 mA300-700 mATotale Potenza8-15W15-30W30-60W

Specifiche fisiche

ParametroFR4 StandardAlluminio MCPCBForma schedaRotondo, quadrato o personalizzatoRotondo, quadrato o personalizzatoDiametro (rotondo tipico)Da 100 mm a 300 mmDa 100 mm a 300 mmRame Peso1 oz (segnale), 2 oz (potenza)1-2 ozConteggio strati2 strati (più comune)1-2 stratiConducibilità termica0,3-0,5 W/m·K1-9 W/m·K

Selezione materiale PCB: FR4 rispetto a MCPCB in alluminio

La scelta tra FR4 e MCPCB in alluminio (Metal Core PCB) è la decisione più importante nella progettazione PCBA della plafoniera.

Tabella comparativa

CaratteristichePCB FR4AAMCPCB in alluminioConducibilità termicaScarsa (0,3-0,5 W/m·K)Da buona a eccellente (1-9 W/m·K)PesoLeggeroModeratoCosto (volume basso)InferioreModerato (30-50% superiore a FR4)Durata della vita del LED a 150 mA30.000-40.000 orePiù di 50.000 oreMigliore applicazioneBasso consumo (<12W), lampadina sostituibileApparecchi da soffitto di potenza medio-alta

Matrice decisionale

Potenza lampada da soffittoMateriale PCBA consigliatoMotivo5W-12W (montaggio a incasso piccolo)FR4 (2 strati)Costo inferiore, calore accettabile12W-25W (soffitto standard)Alluminio MCPCB (1-2 W/m·K)Gestione termica critica25W-50W (pannelli di grandi dimensioni)Alluminio ad alte prestazioni (3-5 W/m·K)Previene il surriscaldamento dei LED50W+ (commerciale)Alluminio premium (5-9 W/m·K) o nucleo in rameObbligatorio per affidabilità

Regola pratica:Per plafoniere superiori a 15 W, utilizzare MCPCB in alluminio. FR4 causerà un guasto prematuro del LED a causa dell'accumulo di calore.

Topologia del driver per PCBA plafoniera

I PCBA per plafoniere utilizzano due architetture principali di driver: integrata (componenti sulla stessa scheda) o remota (scheda driver separata).

Driver integrato o remoto

AspettoDriver integrato (COB o lineare)Driver remoto (scheda separata)Posizione del driverSullo stesso PCBA dei LEDScheda separata, collegata tramite filiPotenza tipica5W-25W15W-100W+Efficienza80-88%85-93%Prestazioni di sfarfallioPuò essere scarsa con driver lineari sempliciEccellente con filtraggio adeguatoCompatibilità di regolazioneLimitata (solo TRIAC)Ampio (0-10V, TRIAC, DALI)CostoInferiore (scheda singola)Alto (due schede)Ideale perApparecchi sensibili ai costi, non dimmerabiliCommerciale, dimmerabile, ad alta potenza

Corrente costante e tensione costante

Tipo di driverIdeale perVantaggiSvantaggiCorrente costante (CC)Stringhe LED ad azionamento direttoPiù semplice, meno componentiIl numero di LED deve corrispondere alla tensione del driverTensione costante (CV)Apparecchi modulari con più schedeStandard 12 V/24 V, facile da espandereRichiede resistori di limitazione di corrente separati

Raccomandazione per plafoniera PCBUN:Utilizza la topologia del driver a corrente costante per progetti integrati. Fornisce corrente LED stabile senza resistori aggiuntivi.

Gestione termica per plafoniera PCBA

Il calore è il principale nemico della durata dei LED. Per ogni riduzione di 10°C della temperatura di giunzione del LED, la durata della vita raddoppia.

Progettazione del percorso termico

Il percorso termico per una plafoniera PCBA segue questa sequenza:

Giunzione LED → Pad termico LED → Rame PCBA → Strato dielettrico (MCPCB) → Base in alluminio → Alloggiamento dell'apparecchio → Aria ambiente

Collegamento più debole:Lo strato dielettrico (isolamento tra circuito in rame e base in alluminio). Il dielettrico standard ha una conduttività di 1-3 W/m·K. Il dielettrico premium raggiunge 5-9 W/m·K.

Regole di progettazione dei pad LED

Elemento di progettazioneRequisitiVis termici sotto il LED9-12 vias (diametro 0,3 mm) per LED ad alta potenzaRiempimento tramiteriempito e tappato (consente la saldatura sulla parte superiore)Dimensione del pad termico in rameMinimo 2x dimensioni del pad termico LEDCopertura della saldatura80-90% dell'area del pad termico (ispezione a raggi X)Tolleranza del vuotoMassimo 25% dell'area del pad

Verifica termica

Prova di produzione:Dopo il montaggio, far funzionare la plafoniera alla massima potenza per 1 ora. Misurare la temperatura sui pad LED utilizzando una fotocamera a infrarossi.

Temperatura (pad LED) Grado Durata di vita prevista <50°CEeccellente70.000+ ore50-60°CBuono50.000-70.000 ore60-70°CAccettabile30.000-50.000 ore>70°CRischio di guasto<20.000 ore

Regole di layout PCB per plafoniera PCBA

Regola 1: posizionamento simmetrico dei LED

Posiziona i LED in modo uniforme sul PCBA per evitare punti caldi e garantire una distribuzione uniforme della luce. Per plafoniere rotonde:

- Disporre i LED in cerchi concentrici

- Uguale spaziatura tra i LED adiacenti

- Mantenere una distanza costante dal bordo della tavola

Regola 2: Tracce brevi ad alta corrente

Le tracce ad alta corrente (alimentazione LED e terra) dovrebbero essere quanto più corte e larghe possibile. Calcola la larghezza richiesta:

Per rame da 2 once, aumento della temperatura di 20°C:

- Larghezza (mil) = Corrente (Amp) × 35

Esempio: traccia 300 mA (0,3 A) → 0,3 × 35 = 10,5 mils (0,27 mm) minimo

Aggiungi un margine di sicurezza del 50%:Utilizzare 16 mil (0,4 mm) per tracce da 300 mA.

Regola 3: Sezioni AC e DC separate

Se il PCBA include un convertitore CA-CC integrato:

- Mantenere l'ingresso CA (alta tensione) su un bordo della scheda

- Mantenere una distanza superficiale di 3 mm tra le tracce CA e CC a bassa tensione

- Utilizzare uno slot fisico o un fossato nel PCB se lo spazio è limitato

Regola 4: colata di rame per terra

Utilizzare un getto di rame solido sullo strato superiore (per MCPCB, lo strato del circuito) per i ritorni dei LED. Ciò riduce la caduta di tensione e migliora la diffusione del calore.

Regola 5: distribuzione dell'energia tramite collegamento a margherita

Per plafoniere più lunghe (lineari o rettangolari), instradare i cavi di alimentazione come un bus centrale anziché alimentare i LED dall'estremità della stringa precedente.

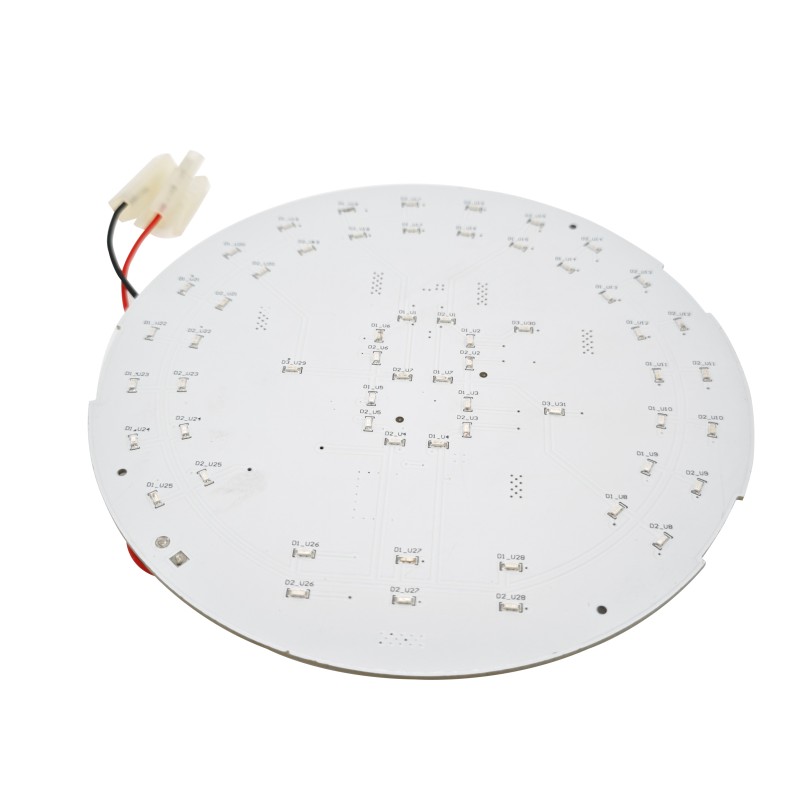

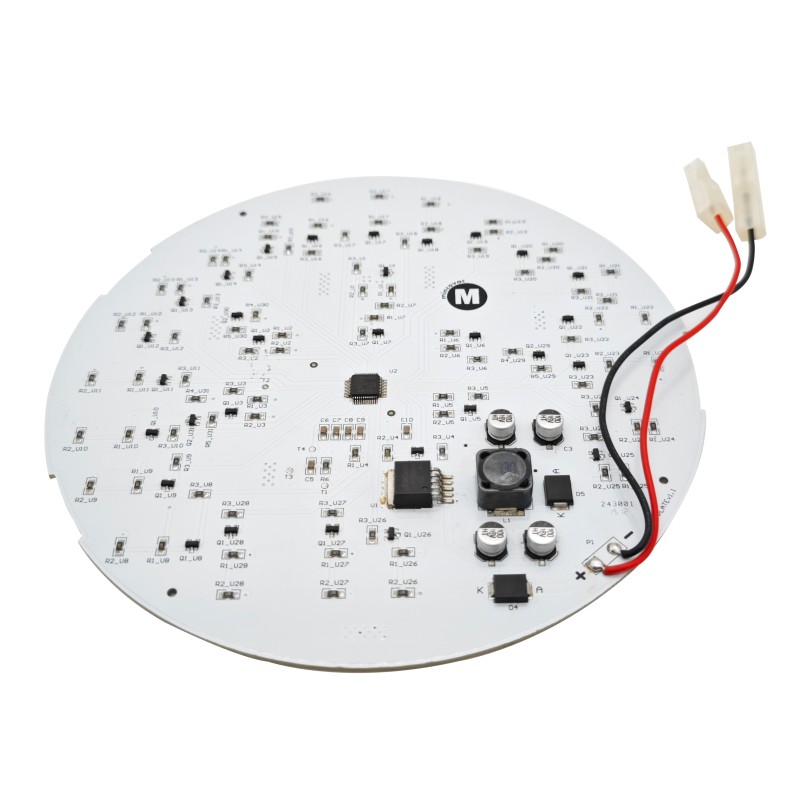

Esempio di layout PCBA per plafoniera (rotondo)

Una tipica plafoniera rotonda PCBA (diametro 150 mm, 36 LED) ha questa pila di strati:

StratoFunzioneRame PesoSuperiore (strato del circuito)Pad LED, tracce, componenti driver2 ozStrato dielettricoIsolamento elettrico75-100 µmBase in alluminioDiffusione del calore e supporto meccanicoSpessore 1,6 mmInferiore (opzionale)Solo componenti secondari o maschera di saldaturaN/D

Considerazioni sullo sfarfallio e sull'oscuramento

Cause dello sfarfallio

Lo sfarfallio del LED si verifica quando la corrente di uscita del driver presenta un'ondulazione significativa. Cause comuni:

- Capacità di uscita insufficientenell'autista

- Scarsa compatibilità con il dimmer TRIAC(dimmer all'avanguardia con carichi capacitivi)

- Dimmerazione PWM a bassa frequenza(<1kHz)

Metriche dello sfarfallio

MetricoBuonoAccettabileScarsoPercentuale di sfarfallio (100Hz)<10%10-30%>30%Indice di sfarfallio<0.10.1-0.3>0.3Frequenza di sfarfallio>1 kHz100-1000 Hz<100 Hz

Tecniche di riduzione dello sfarfallio

TecnicaEffettoCosto ImpattoAggiungi condensatore di uscita bulk (100-470μF)Riduce il ripple a 100-120 HzBasso ($0,10-0,30)Aumenta la frequenza di regolazione PWM a >4 kHzElimina lo sfarfallio visibileNessuno (modifica del firmware)Utilizza topologia flyback o buck-boost con PF elevatoMigliore regolazione della tensioneModerato ($0,50-1,00)

Conformità e Certificazione

Certificazioni richieste per mercato

MercatoCertificazioneRequisitiUSAUL 1598 o UL 8750Sicurezza per apparecchi di illuminazione a LEDCanadaCSA C22.2 N. 250.0Sicurezza per apparecchi di illuminazioneUECE (include LVD, EMC, RoHS)Sicurezza, emissioni, sostanze pericoloseGlobaleIEC 62031Moduli LED per illuminazione generaleEfficienza energetica (USA)Energy Star o DLCIdoneità allo sconto, requisiti di utilità

Test di conformità comuni

TestCriteri standardRigidità dielettrica (hipot)UL 87501500 V CA per 1 minuto, senza guastiContinuità di terraUL 8750<0,1Ω tra terminale di terra e metallo espostoEMI (condotta e irradiata)FCC Parte 15 (USA) o EN 55015 (UE)Sotto i limiti specificatiFattore di potenza e THDEnergy StarPF >0,90, THD <20% per uso commerciale

Domande frequenti sul PCBA della plafoniera

D1: Posso utilizzare lo stesso PCBA per plafoniera sia per applicazioni commerciali a 120 V che a 277 V?

UN:No, non senza un driver di input universale. Ecco il dettaglio tecnico:

Un PCBA progettato specificamente per 120 V CA utilizza componenti classificati per una tensione del bus CC pari a circa 200 V (dopo il raddrizzamento). A 277 V CA, il bus CC raddrizzato è di circa 390 V CC. Questo supera la tensione nominale di condensatori, MOSFET e diodi standard da 120 V.

Requisiti di declassamento della tensione dei componenti:

Componente120 V nominale277 V nominale richiestoCondensatore di ingresso200V400-450VMOSFET250-300V500-600VDiodi raddrizzatori200V400VDistanza di dispersione1,5 mm3,0 mm

Se hai bisogno di un singolo PCBA per entrambe le tensioni:

- Specificare adriver di ingresso universalenominale 90-277 V CA

- Utilizzare componenti classificati per bus CC da 400 V minimo

- Progettare la dispersione superficiale del PCB per 3 mm tra le linee CA e le sezioni a bassa tensione

- Aspettatevi un costo dei componenti più alto del 10-20%.

Alternativa:Crea due varianti PCBA: una per 120 V (costo inferiore) e una per 277 V (tensione nominale più elevata). Questo è comune nella produzione di illuminazione commerciale.

Q2: Come posso garantire che la PCBA della mia plafoniera funzioni correttamente con un dimmer da parete TRIAC?

UN:La compatibilità con il dimmer TRIAC è una sfida comune per i progettisti PCBA di plafoniere. Ecco l'approccio ingegneristico:

Il problema:I dimmer TRIAC sono stati progettati per lampadine a incandescenza (carichi resistivi). I LED presentano un carico reattivo che può causare la mancata accensione del TRIAC, con conseguente sfarfallio, lampeggiamento o mancata attenuazione al di sotto del 30%.

Soluzione 1 - Resistenza di dispersione (passiva):
Aggiungere una resistenza di dispersione (10-50 kΩ, 1-2 W) sull'ingresso CA. Questo assorbe abbastanza corrente (5-15 mA) per mantenere la corretta conduzione del TRIAC durante ogni semiciclo.

Risultato:Migliora l'oscuramento di fascia bassa (tipicamente minimo 10-15%). Aggiunge 1-2 W di perdita in standby.

Soluzione 2 - Circuito di spurgo attivo (preferito):
Uno spurgo attivo (controllato da IC) assorbe corrente solo quando altrimenti il TRIAC si accenderebbe male. La perdita di efficienza è prossima allo zero.

Soluzione 3: specificare il circuito integrato del driver di regolazione TRIAC:
Molti circuiti integrati per driver LED commerciali includono il rilevamento dell'attenuazione TRIAC integrato e il controllo dello spurgo. Gli esempi includono:

- TILM3447(Driver LED dimmerabile TRIAC)

- MPMP4030(Regolatore lato primario dimmerabile TRIAC)

Requisito del test:Convalidare la compatibilità della dimmerazione con almeno 5 diversi modelli di dimmer TRIAC (Lutron, Leviton, Legrand). I dimmer variano in modo significativo nei requisiti di corrente di mantenimento.

Segnale di guasto sul campo:Se la plafoniera tremola o lampeggia quando la luminosità è inferiore al 50%, il circuito di sfiato è inadeguato.

Q3: Quali sono i problemi di qualità più comuni nella produzione di PCBA per plafoniere?

UN:Sulla base di migliaia di ispezioni di produzione, questi cinque difetti rappresentano oltre l'80% dei problemi di qualità del PCBA delle plafoniere.

DifettoFrequenzaCausa principaleMetodo di rilevamentoCosto di rilavorazioneRimozione dei LED1-5%Volume di pasta saldante non uniforme sui pad LEDAOIAlto (LED danneggiati)Vuidi di saldatura sotto i LEDComune Gas di flusso intrappolati durante il riflussoIspezione a raggi XNessuno (vuoti <25% accettabile)LED a polarità inversa0,5-2%Errore di alimentazione o posizionamentoVisivo o AOI (colore/marcatura)Molto alto (pannello di scarto)Freddo giunti di saldatura sul driver IC1-3%Temperatura di riflusso insufficienteAOI o ispezione manualeMedia (rilavorazione possibile)Pasta termica insufficiente (MCPCB)5-10%Applicazione incoerenteTest di trazione o imaging termicoBassa (aggiungere pasta)

Strategie di prevenzione:

Lapide a LED:

- Utilizzare aperture dello stencil leggermente più grandi dei pad LED (rapporto 1:1,1)

- Assicurarsi che il profilo di riflusso abbia un tempo di 60-90 secondi sopra il liquidus (TAL)

LED a polarità invertita:

- Utilizzare LED con chiara indicazione della polarità (anodo/catodo)

- Implementare l'ispezione ottica automatizzata (AOI) con controllo della polarità

- Eseguire il test della polarità al 100% su sonda mobile o letto di chiodi

Giunti di saldatura a freddo:

- Verificare la temperatura di picco del riflusso (245-260°C per SAC305 senza piombo)

- Monitorare quotidianamente il profilo del forno con un profiler (non solo una volta per lotto)

Pasta termica insufficiente (da MCPCB al dissipatore di calore):

- Utilizzare stencil o serigrafia per la pasta termica (non applicazione manuale)

- Obiettivo spessore pasta 0,3-0,5 mm

- Verificare la copertura dopo il montaggio (la pasta termica dovrebbe far fuoriuscire leggermente i bordi)

Lista di controllo del controllo qualità per l'ispezione PCBA della plafoniera in entrata:

Elemento di ispezioneMetodoCriteri di accettazionePolarità LEDVisivo o AOICorretto al 100%Giunti di saldatura (componenti di alimentazione)AOINnessun ponte, nessuna saldatura insufficienteVuoti LEDRaggi X (campione 5-10%)<25% per padPasta termicaVisivo (schiacciamento dei bordi)Visibile in tutti i punti di montaggioTest elettricoSonda volante o letto di aghiAperto/cortocircuito, controllo tensione diretta LED

Lista di controllo per la produzione di PCBA per plafoniere

Fase di produzioneRequisitoVerificaIspezione in entrata del PCBNessuna deformazione, spessore corretto, finitura ENIG visibileMisurazione visiva e di calibroStampa di pasta saldanteSpessore stencil 0,1-0,12 mm, allineamento apertura ±0,05 mmSPI (ispezione pasta saldante)Pick-and-placePosizionamento LEDPrecisione di ±0,05 mmAOI dopo il posizionamentoSaldatura a riflussoPicco 245-260°C, TAL 60-90 secondiDati profiler per batchApplicazione pasta termicaSpessore 0,3-0,5 mm, copertura completaControllo peso + visivoMontaggio dissipatore di calorePressione uniforme, nessuno spazioSpecifica coppia viteTest elettricoAperto/corto, polarità LED, misurazione della correnteDispositivo di test automatizzato

Riepilogo: Lista di controllo PCBA per plafoniere di buona qualità

Una plafoniera PCBA di buona qualità bilancia costi, prestazioni termiche e conformità. Per gli apparecchi residenziali standard (15-25 W), MCPCB in alluminio con rame da 2 once, driver a corrente costante e temperature del pad LED inferiori a 60°C raggiungono costantemente una durata di oltre 50.000 ore. Per gli apparecchi commerciali dimmerabili, aggiungere circuiti integrati driver e circuiti di spurgo compatibili con TRIAC. I difetti di fabbricazione più comuni, ovvero la rimozione definitiva dei LED, la polarità inversa e i giunti freddi, sono prevenibili con l'ispezione AOI e i profili di riflusso controllati.

Elemento di design	Requisito
materiale PCB	MCPCB in alluminio per >15W; FR4 accettabile per <12 W
Peso del rame	2 once per tracce di potenza; 1 oncia per il segnale
Gestione termica	9+ via termici per LED; Temperatura del pad LED <60°C a pieno carico
Topologia dei driver	Corrente costante (integrata o remota)
Controllo dello sfarfallio	Capacità di uscita 100-470μF; Dimmerazione PWM >4 kHz se utilizzato
Compatibilità con la dimmerazione	Circuito di spurgo per TRIAC; IC di attenuazione dedicato per i migliori risultati
Valutazione della tensione	Componenti classificati per la massima tensione di ingresso (120 V o 277 V o universale)
Certificazioni	UL o CE in base al mercato di riferimento; Energy Star per pubblicità
Ispezione della produzione	AOI (polarità LED, giunti di saldatura), raggi X (vuoti), test elettrico
