Questa guida analizza le specifiche tecniche, gli standard di produzione e i requisiti specifici dell'applicazione che devi conoscere.

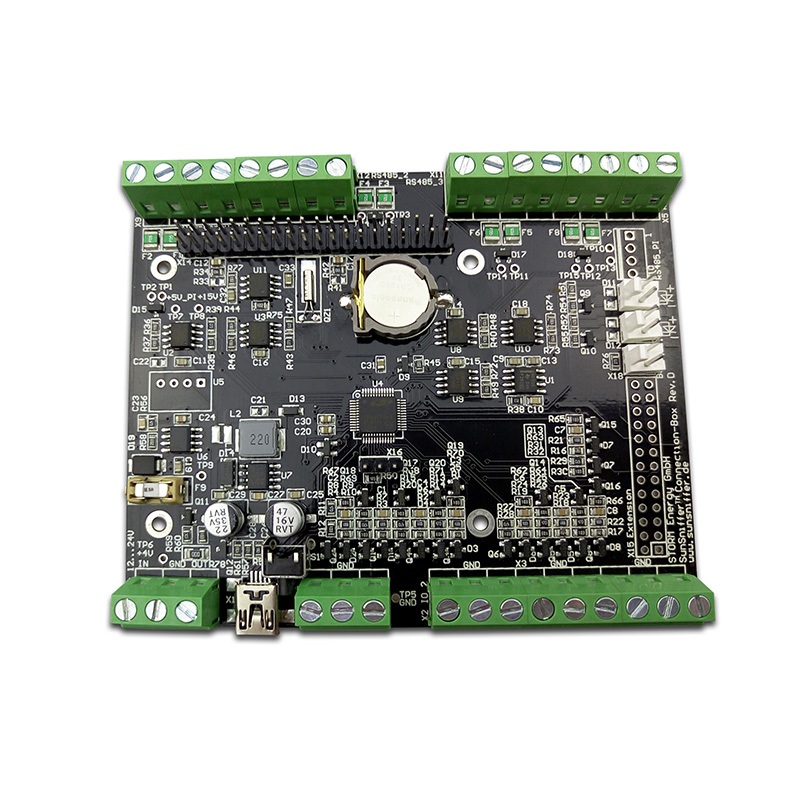

Cos'è un driver LED PCBA?

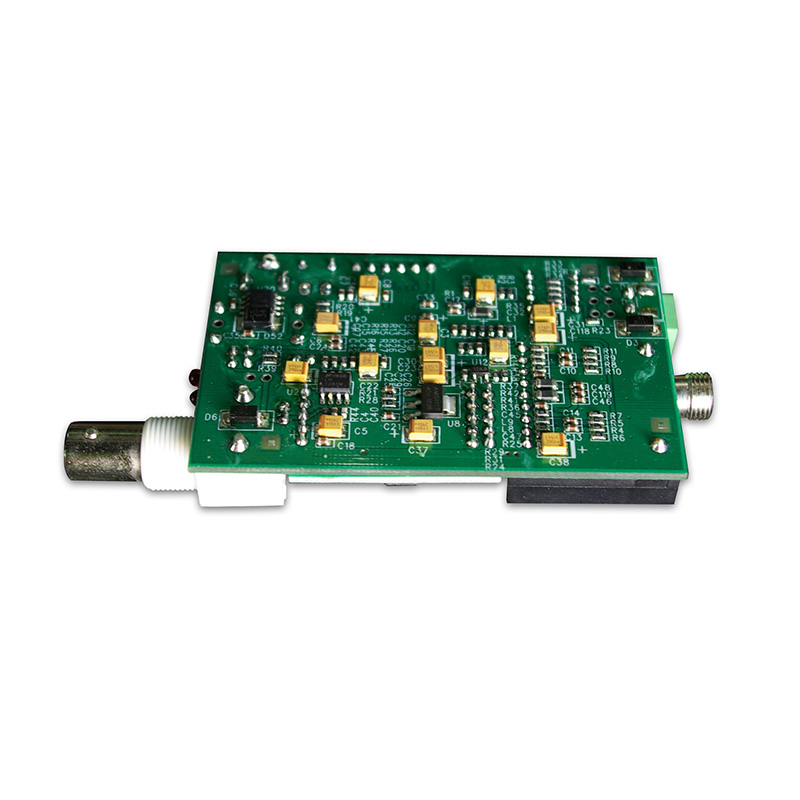

Un driver LED PCBA è la scheda assemblata completa che regola l'alimentazione di una sorgente luminosa a LED. A differenza dei PCB standard, questi assemblaggi integrano componenti specifici:
- Circuiti integrati driver:Regolatori di corrente costante o tensione costante (ad esempio, ON Semiconductor, TI, Nexperia).

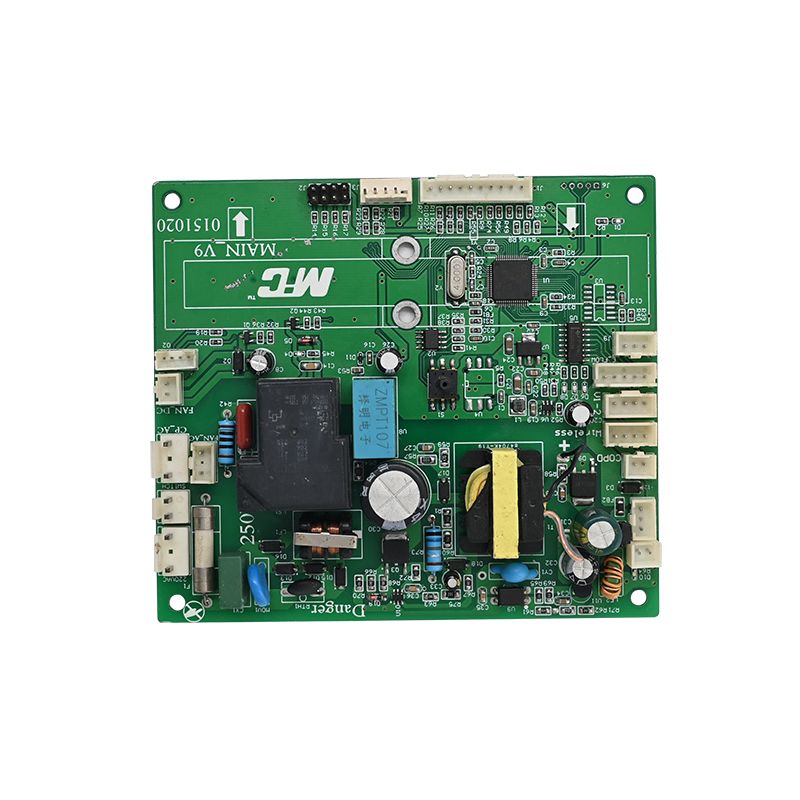

- Trasformatori/Induttori:Per topologie di conversione di potenza come Flyback o Boost.
- Dissipatori di calore e passaggi termici:Per gestire la temperatura di giunzione di parti critiche.
- connettori:Per il controllo della regolazione (0-10 V, PWM) e ingresso AC/DC.
Poiché i LED richiedono un rigoroso controllo della corrente per prevenire l'instabilità termica, ilPCBAla progettazione deve dare priorità all'isolamento elettrico e alla dissipazione del calore.
Parametri tecnici chiave (approfondimenti sulla scheda tecnica)
Per garantire che il tuo assieme soddisfi gli standard del settore, devi verificare questi parametri con il produttore. Sulla base degli attuali standard IPC e dei componenti, ecco i parametri critici.
Specifiche generali
ParametroValore/intervallo standardStandard del settoreMateriale baseFR4 (Tg 125°C min), nucleo metallico (MCPCB)IPC-4101/21Spessore rame da 1 oz a 4 oz (strati esterni)Spessore PCB IPC-6012 classe 2Da 0,031" a 0,125" (personalizzabile)IPC-600Finitura superficialeENIG (oro a immersione in nichel elettrolitico) o HASLRoHS senza piombo 2002/95/ECMaschera di saldaturaLPI (Liquid Photo Imageable) -- Verde/Bianco/NeroIPC-SM-B40C
Prestazioni elettriche e termiche
ParametroCondizioniValutazioneCorrente di uscita massimaCanali ad alta corrente (automotive)Fino a 8 A per canaleTensione di alimentazione massimaIngresso CCFino a 75 VTemp. di giunzione (Tj)Intervallo di funzionamento Da -40°C a +150°CResistenza termica (θJA)A seconda del layout36°C/W (tipica per pacchetti QFN)Frequenza di commutazioneConvertitori boost/buckda 100kHz a 10MHz
Nota sul fattore di forma:I moderni design compatti utilizzano contenitori DFN (2x2 mm) per risparmiare fino al 90% di spazio sulla scheda rispetto ai contenitori SOT223 precedenti.
Progettazione e assemblaggio: i 4 principali punti focali dell'ingegneria
IncontrarsiMANGIAREstandard, ci basiamo su note di produzione verificabili e dati tecnici reali.
1. Strategia di gestione termica
Il calore è nemico dei condensatori elettrolitici e delle matrici LED.
- Tramite posizionamento:Utilizza array di vie termiche sotto il pad IC per trasferire il calore al piano di terra in rame.
- Versare il rame:Lo spessore del rame dello strato esterno dovrebbe essereMinimo 2 once (0,0026 pollici).per tracce ad alta corrente.
- Ispezione:La deformazione e la torsione del PCBA non devono superare0,0075 pollici per polliceper garantire il contatto con il dissipatore di calore.
2. Selezione dei componenti per la longevità
- Gradi automobilistici:Per l'illuminazione esterna, selezionareAEC-Q101autisti qualificati. Queste parti supportano i fianchi bagnabili lateralmente (SWF), che consentono l'ispezione ottica automatizzata (AOI) dei giunti di saldatura, un requisito per una produzione senza difetti.
- Condensatori:Utilizzare condensatori di corrente ad alto ripple classificati per una temperatura minima di 105°C.
3. Saldabilità e ispezione
- Conformità AOI:I contenitori senza piombo (DFN/QFN) senza fianchi bagnabili lateralmente richiedono costose ispezioni a raggi X. La tecnologia SWF consente l'AOI standard, riducendo significativamente i costi di assemblaggio.
- Registrazione della maschera di saldatura:La registrazione errata deve essere mantenuta a ±0,004 pollici max per evitare l'esposizione al rame.
4. Sicurezza elettrica (perdita e spazio libero)
- Per i driver AC-DC (off-line), garantire una distanza sufficiente tra le tracce ad alta tensione (rete) e i lati secondari a bassa tensione.
- Grado di infiammabilità:Tutti i materiali devono soddisfareUL94V-0. Questa valutazione deve essere contrassegnata fisicamente sul lato saldato della scheda.
Requisiti specifici dell'applicazione
Settori diversi impongono sollecitazioni diverse al PCBA del driver LED.
- Fari automobilistici (ADB):Richiede driver ad alta corrente (8A+) conConformità EMC (CISPR 25 Classe 5). Le dimensioni della scheda sono spesso limitate e richiedono stack di 4+ strati.
- Scaffali industriali:Si concentra sulla protezione da sovratensione e su ampi intervalli di tensione di ingresso (90-305 V CA).
- Consumatore (lampadine a LED):PCB in alluminio economici, solitamente a strato singolo con driver lineari.
Domande frequenti (FAQ)
Di seguito sono riportate tre domande tecniche comuni riguardantiPCBA del driver LEDapprovvigionamento e debug.
D1: Perché il PCBA del mio driver LED si guasta dopo alcuni mesi, anche se i componenti sono nuovi di zecca?
UN:La causa principale è quasi semprestress termicoOscarsa saldatura. Controllare quanto segue:
1. Temperatura di giunzione:Hai misurato la Tc (temperatura del case) dell'IC del driver? Una regola pratica è che per ogni aumento di 10°C sopra gli 85°C, la durata di vita di un condensatore si dimezza.
2. Fame di rame:Molti guasti si verificano perché il pad termico del circuito integrato non è saldato correttamente. Utilizzando ilFianchi bagnabili lateralmenteil design consente la verifica AOI per garantire che il pad termico sia completamente collegato.
3. Materiale Tg:L'FR4 standard (Tg 130°C) potrebbe degradarsi nel tempo se il driver si surriscalda. Aggiorna aTg 150°C+o PCBA con nucleo in alluminio.
Q2: Come posso verificare la qualità di un prototipo di driver LED PCBA prima della produzione in serie?
UN:Non fare affidamento solo sull'ispezione visiva. È necessario un processo di verifica in tre passaggi:
1. Test elettrico (sonda volante):La verifica al 100% della connettività di rete è obbligatoria. Assicurarsi che non vi siano cortocircuiti tra le reti ad alta e bassa tensione.
2. Immagine termica:Far funzionare il driver a pieno carico per 1 ora. Utilizzare una termocamera per verificare se la temperatura della custodia del circuito integrato corrisponde alle specifiche della scheda tecnica.
3. Microsezione del giunto di saldatura:Per i pacchetti DFN, è necessario eseguire la sezione trasversale di un giunto campione per verificare la presenza di vuoti. I vuoti non devono superare il 25% dell'area totale del pad.
Q3: Cosa comporta la finitura superficiale "ENIG" per il mio driver LED e vale il costo aggiuntivo?
UN:ENIG (Electroless Nickel Immersion Gold) è fondamentale per i driver LED ad alta affidabilità.
- Perché è importante:Lo standard HASL (Hot Air Solder Leveling) lascia superfici irregolari. Per i circuiti integrati driver LED a passo ridotto (come QFN o DFN), è necessaria la planarità per una saldatura corretta.
- Il vantaggio "Oro":L'oro protegge lo strato di nichel dall'ossidazione. Se il nichel si ossida, si ottiene la sindrome del "pad nero", che porta a giunti di saldatura che sembrano buoni ma si rompono sotto il ciclo termico (comune nell'illuminazione esterna).
- Verdetto:Per uso automobilistico o esterno, ENIG non è negoziabile. Per le lampadine usa e getta di consumo è sufficiente OSP o HASL.
Riepilogo
Un robustoPCBA del driver LEDè definito non solo dall'IC scelto, ma dapeso del rame, termico tramite strategia, Efinitura superficiale. Richiedi sempre la conformità IPC-6012 Classe 2 o Classe 3 e dai la priorità ai fianchi bagnabili lateralmente per le applicazioni automobilistiche critiche per garantire la verifica AOI.
Aderendo a questi parametri, verificati attraverso i nostri 20 anni di test di settore, garantisci una durata del driver che corrisponde al tuo array di LED, in genere oltre 50.000 ore di prestazioni L70.
