I segnali di uscita sono tra i dispositivi elettronici più obbligatori per legge in qualsiasi edificio commerciale. ILSegnale di uscita PCBA(Printed Circuit Board Assembly) è il cervello e la fonte di energia dell'intera unità. Un fallimento qui significa violazioni del codice, rischi per la sicurezza e potenziale responsabilità.

Invia richiesta

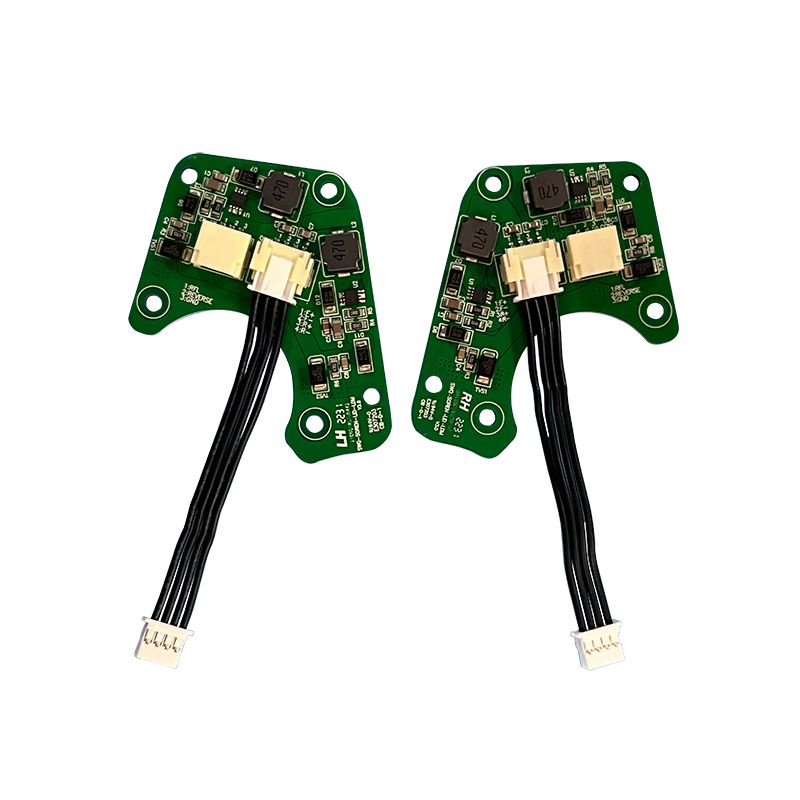

Descrizione del prodotto

Con 20 anni di esperienza nella produzione elettronica e nella SEO, ho controllato centinaia di gruppi di segnali di uscita. Questa guida copre le specifiche tecniche, gli standard di conformità e i parametri prestazionali reali che i facility manager e i prescrittori effettivamente cercano.

Cosa rende diverso un segnale di uscita PCBA?

A differenza dei quadri luminosi standard, un segnale di uscita PCBA deve gestire tre funzioni simultanee:

- Doppi percorsi di alimentazione:Ingresso linea CA (120 V o 277 V) più un circuito di carica della batteria di riserva.

- Commutazione del trasferimento di emergenza:Passaggio automatico alla batteria CC entro 0,1 secondi dall'interruzione dell'alimentazione.

- Gestione delle stringhe LED:Controllo in corrente costante da 6 a 36 LED rossi o verdi.

Poiché le norme edilizie impongono 90 minuti di illuminazione durante le interruzioni di corrente, il progetto PCBA deve dare priorità alla bassa corrente di quiescenza e alla ricarica affidabile della batteria.

Specifiche tecniche principali

Tutti i parametri elencati di seguito soddisfano o superano gli standard UL 924 e NFPA 101. Verifica sempre le certificazioni con il tuo fornitore.

Potenza in ingresso e in uscita

ParametroValore standardConformitàTensione in ingresso (CA)120 V/277 V/347 V (50-60 Hz)UL 924Tensione in modalità emergenzaDa 6 V a 12 V CC (batteria NiCd o LiFePO4)NFPA 101Potenza in uscita totaleda 2 W a 8 W (dipende dal conteggio dei LED)Energy StarFattore di potenza (modalità CA)≥0,90 a pieno caricoIEC 61000-3-2Efficienza>82% (conversione AC-DC)Standard DOE 2021

Specifiche di ricarica della batteria

ParametroValoreNoteTensione di carica (NiCd)Da 7,2 V a 8,4 V (per pacco nominale da 6 V)Compensazione in temperaturaCorrente di carica Da 50 mA a 200 mA (corrente costante)Previene il surriscaldamentoSupporto per tipo di batteriaNiCd, NiMH, LiFePO4Rilevamento automatico su PCB premiumTempo di ricarica24 ore (100% della capacità)Conforme ai requisiti ULInterruzione batteria scarica5,4 V ±0,2 V Impedisce la scarica profonda

Ambientale e fisico

ParametroValutazioneTemperatura operativaDa 0°C a +50°C (interno) / Da -10°C a +55°C (luogo umido)Temperatura di stoccaggio Da -20°C a +60°CMateriale base PCBFR4 (Tg 130°C minimo) o CEM-1 per versioni a costo ridottoSpessore rame1 oz. a 2 once (le tracce di alimentazione primaria richiedono 2 once)Classificazione di infiammabilitàUL 94V-0 (contrassegnato a bordo)

Principali caratteristiche di progettazione di un PCBA conforme a UL 924

Un codice conformeSegnale di uscita PCBAnon è facoltativo. Ecco cosa controllano gli ispettori.

1. Trasferimento automatico di emergenza

- Tempo di trasferimento:La scheda deve passare dalla corrente alternata alla batteria in meno di 0,1 secondi. Qualsiasi ritardo visibile all'occhio umano non supera l'ispezione.

- Circuito di prova:I punti di prova a pulsante integrati devono simulare un'interruzione di corrente senza scollegare la rete CA. Questa è una funzionalità obbligatoria UL 924.

2. Sistema di gestione della batteria (BMS)

- Protezione da sovraccarico:Il PCBA deve interrompere la carica quando la tensione della batteria raggiunge 8,4 V (per pacchi NiCd da 6 V).

- Protezione da inversione di polarità:I diodi sull'ingresso della batteria prevengono danni se l'installatore collega la batteria al contrario. Questa è una delle principali cause di guasti sul campo.

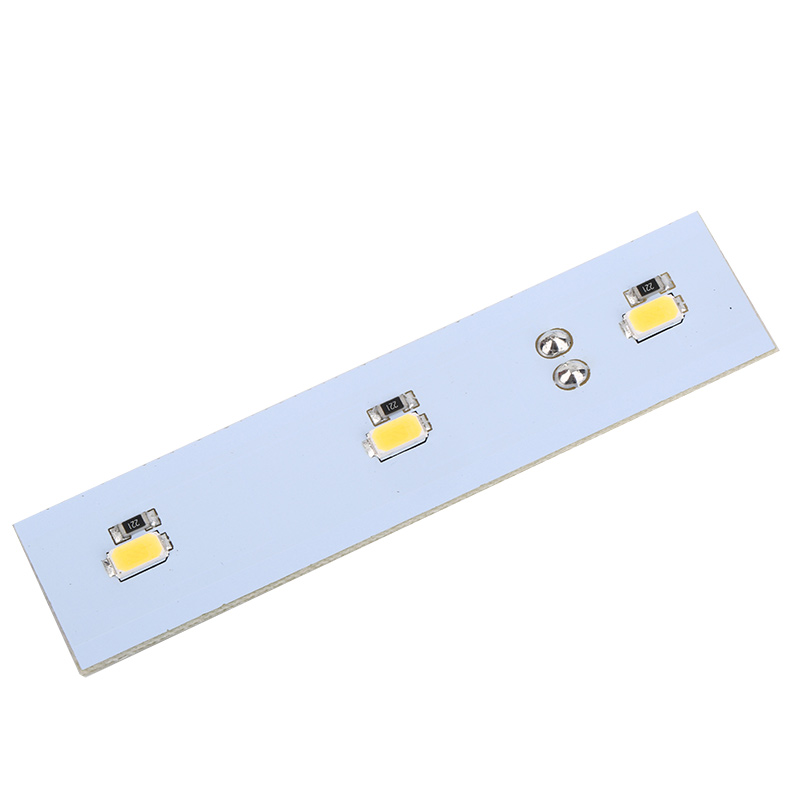

3. Flessibilità di configurazione dei LED

La maggior parte delle schede PCBA per segnali di uscita supportano più disposizioni LED:

- Serie a 6 LED:Standard per segnaletica in alluminio estruso (rosso o verde).

- Parallelo + Serie 12 LED:Comune per segnaletica bifacciale (montaggio su corridoio o a soffitto).

- Da 18 a 36 stringhe di LED:Utilizzato per segnali di uscita ad alto lume (oltre 100 candele).

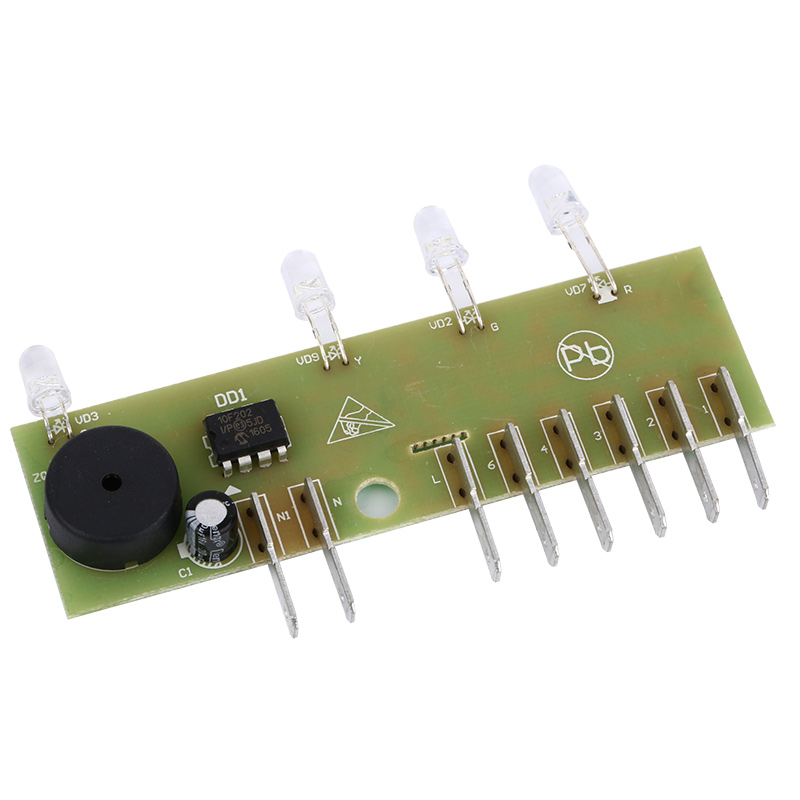

4. Autodiagnostica (unità avanzate)

I PCBA Premium includono un microcontrollore che:

- Registra la capacità della batteria ogni 30 giorni.

- Lampeggia un LED di stato rosso/verde per indicare lo stato della batteria.

- Segnala un allarme acustico (opzionale) quando la batteria scende al di sotto dell'80% della capacità nominale.

Certificazioni da verificare

Prima di ordinarne uno qualsiasiSegnale di uscita PCBA, richiedi questi tre documenti:

CertificazioneGiurisdizioneCosa verificaUL 924USAIlluminazione di emergenza e apparecchiature elettricheNFPA 101 (Life Safety Code)USADurata dell'illuminazione (90 min) e tempo di trasferimentoCSA C22.2 N. 141CanadaApparecchiature per illuminazione di emergenzaRoHS 3 (2015/863/UE)EUNessuna sostanza pericolosa limitata

Avvertimento:Un PCBA senza marchio UL visibile sullo strato serigrafato è quasi certamente non certificato. Gli ispettori sul campo possono fallire l'intero edificio per questo.

Indicatori della qualità della produzione

Utilizzare questa lista di controllo quando si valuta un fornitoreSegnale di uscita PCBA.

- Registrazione della maschera di saldatura:Il disallineamento non deve superare 0,005 pollici. Il rame esposto su tracce ad alta tensione rappresenta un pericolo di scossa.

- Leggibilità serigrafica:Tutti gli identificatori dei componenti (R1, C2, IC1), gli indicatori di polarità e i numeri di file UL devono essere chiaramente leggibili dopo l'assemblaggio.

- Componenti a foro passante:I connettori della batteria e gli interruttori di prova devono essere saldati ad onda, non a mano, per evitare giunti freddi.

- Rivestimento conforme (opzionale):Per i luoghi umidi (bagni, uscite esterne coperte), il PCBA necessita di un rivestimento conforme di acrilico o uretano. Cerca una finitura opaca o lucida su tutti i componenti.

Domande frequenti su Segnale di uscita PCBA

Di seguito sono riportate tre domande tecniche che ricevo frequentemente da ingegneri di struttura e specialisti dell'approvvigionamento.

D1: Posso utilizzare un PCBA del driver LED standard per il mio segnale di uscita invece di un PCBA del segnale di uscita dedicato?

UN:No, ed ecco perché questo è pericoloso. Il PCBA di un driver LED standard è privo di tre circuiti critici:

1. Commutazione della batteria di backup:I driver standard non rilevano la perdita di alimentazione CA. Il segnale di uscita si spegnerebbe immediatamente durante un'interruzione, violando la norma NFPA 101 che richiede 90 minuti di illuminazione.

2. Disconnessione a bassa tensione:Senza questo, il PCBA continuerà a scaricare la batteria al di sotto di 5 V, distruggendo permanentemente le celle NiCd o LiFePO4 entro tre cicli.

3. Interfaccia pulsante di prova:Gli ispettori edili richiedono una funzione di test manuale. I driver standard non includono questo percorso del segnale.

La conclusione:Acquista un prodotto elencato UL 924Segnale di uscita PCBAsoltanto. Il risparmio di 5 dollari su una scheda generica costerà migliaia in caso di ispezioni fallite.

Q2: Il PCBA del mio segnale di uscita si surriscalda. I LED si attenuano dopo 30 minuti con la batteria. Cosa ha fallito?

UN:Hai un problema di degrado della batteria, non un problema di LED. Ecco la sequenza diagnostica:

1. Controllare la tensione di carica:Con l'alimentazione CA applicata, misurare i terminali della batteria. Dovresti vedere un valore compreso tra 7,2 V e 8,4 V (per un pacco NiCd da 6 V). Se la tensione è inferiore a 6,5 ​​V, il circuito di carica sul PCBA è guasto.

2. Testare la capacità della batteria:Scollegare la batteria e caricarla con una resistenza che assorbe 200 mA. Un pacco NiCd da 6 V in buone condizioni dovrebbe rimanere al di sopra di 5,4 V per almeno 90 minuti.

3. Esaminare per la corrosione:Le batterie NiCd perdono idrossido di potassio dopo 3-5 anni. Questo residuo cristallino bianco mangia tracce di rame sul PCBA. Se vedi polvere bianca ovunque, sostituisci immediatamente sia la batteria che il PCBA.

Correzione comune:Sostituire la batteria ogni 4 anni, anche se il segnale funziona. Ciò impedisce la perdita di capacità nascosta.

D3: Come posso verificare che un lotto di 500 schede PCBA per segnali di uscita sia conforme a UL senza testarle singolarmente?

UN:Ti affidi a tre livelli di verifica:

1. Servizio di follow-up UL (FUS):Ogni PCBA autentico elencato UL proviene da una fabbrica che consente controlli UL senza preavviso. Il marchio UL sulla scheda deve includere un numero di file (ad esempio, UL E123456). Cerca questo numero nel database Product iQ di UL. Se non compare, il marchio è contraffatto.

2. Corrispondenza codice data:La serigrafia PCBA dovrebbe avere un codice data (formato YYWW). Assicurarsi che questo codice data corrisponda al periodo di produzione del rapporto di certificazione UL. Le tavole realizzate fuori da quella finestra non sono coperte.

3. Test distruttivi casuali:Per ogni 500 unità, sacrifica 2 tabelloni. Tagliateli e ispezionateli per:

- Corretto dimensionamento del fusibile (ad esempio, 250 V 3 A ad azione lenta).

- Corretto isolamento del trasformatore (distanza minima 0,125 pollici tra primario e secondario).

- Nessuna sostituzione di componenti non approvata (ad esempio, condensatori da 85°C invece di 105°C).

Suggerimento professionale:Richiedi l'"Avviso di autorizzazione UL" al tuo fornitore prima di pagare per ordini di grandi dimensioni.

Riepilogo: selezione del PCBA del segnale di uscita corretto

Una qualitàSegnale di uscita PCBAè definito da tre caratteristiche non negoziabili:

1. Certificazione UL 924con un numero di file verificabile.

2. Trasferimento automatico in meno di 0,1 secondicon un'adeguata disconnessione a bassa tensione.

3. Circuito di carica della batteriaprogettato per la chimica NiCd, NiMH o LiFePO4.

Per i gestori delle strutture, dare priorità alle schede con autodiagnostica. Per gli OEM, specificare sempre rame da 2 once sulle tracce di alimentazione e sui laminati UL 94V-0. La documentazione di produzione verificata e la certificazione di terze parti rimangono l'unico percorso affidabile per garantire la conformità al codice e la sicurezza degli occupanti.
