Come realizzare un PCBA affidabile per la luce di semina
Le luci per la semina (apparecchi LED per l'orticoltura) funzionano in condizioni impegnative: funzionamento giornaliero continuo per 12-16 ore, ambienti ad alta umidità (60-90% di umidità relativa) e notevole stress termico. Il PCBA è la spina dorsale dell'intero dispositivo: un guasto in questo caso significa perdita di raccolto e spreco di energia.
Con 20 anni di esperienza nell'elettronica di potenza e nella produzione di PCB nei settori industriale e agricolo, ho analizzato centinaia di guasti sul campo della luce di coltivazione. Questa guida copre la selezione dei materiali, la gestione termica, la progettazione dello spettro e i parametri di affidabilità comprovata per l'impianto di PCBA leggeri.

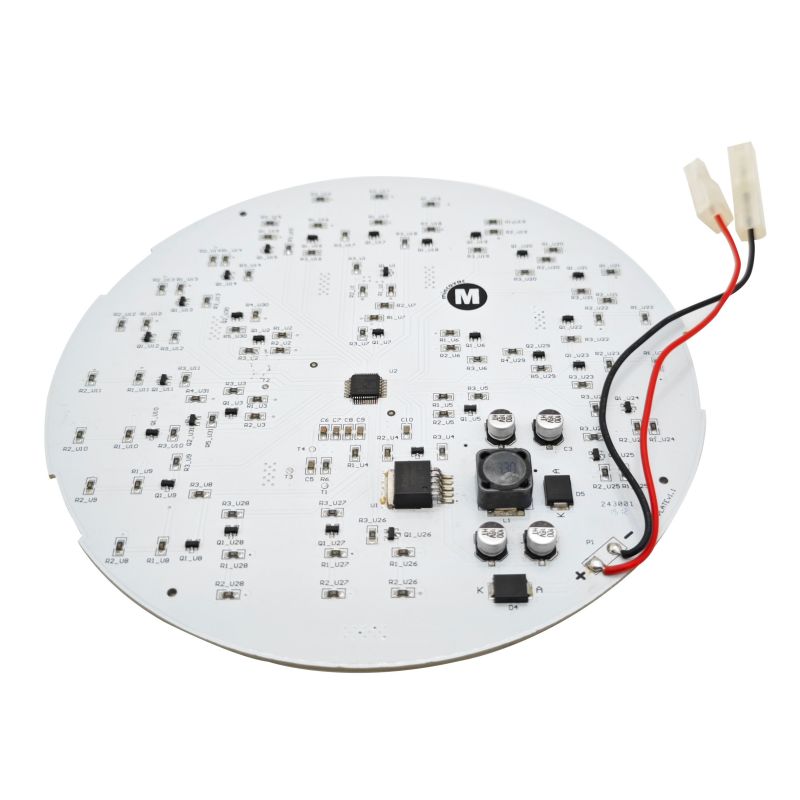

Cosa deve fare un PCBA per piantare una luce
Una luce per piantare PCBA supporta la fotosintesi delle piante attraverso la luce artificiale. A differenza dell'illuminazione standard, il PCBA per l'orticoltura deve fornire lunghezze d'onda specifiche (rosso per la fioritura, blu per la crescita vegetativa) gestendo al tempo stesso un funzionamento continuo ad alta potenza.
Funzioni essenziali di una lampada da semina PCBUN:
- Controllo dell'uscita spettrale:Guida i chip LED a lunghezze d'onda precise (660 nm rosso, 450 nm blu) con deviazione ≤±5 nm
- Dissipazione termica:Rimuove il calore dalle giunzioni dei LED per prevenire il deprezzamento prematuro dei lumen
- Regolazione della potenza:Converte l'ingresso CA (85-265 V) o l'ingresso CC (12-52 V) in corrente costante stabile per stringhe di LED
- Tutela dell'ambiente:Resiste all'umidità della serra e agli sbalzi di temperatura
Differenza fondamentale rispetto al LED PCBA standard:I PCBA leggeri per la semina richiedono una densità di potenza più elevata (da 40 W a 200 W+ per scheda) e una regolazione specifica dello spettro per diversi tipi di colture.
Specifiche tecniche principali
Requisiti spettrali per fase di crescita
Fase di crescitaLunghezza d'onda dominanteRapporto tipico rosso:bluApplicazione Vegetale (foglie/steli)450 nm (blu) da 3:1 a 4:1Lattuga, erbe aromatiche, verdure a foglia verdeFioritura/fruttificazione660 nm (rosso) da 5:1 a 9:1Pomodori, peperoni, cannabisSpettro completo400-700 nm + biancoVariabileIlluminazione supplementare della serra
Basato sugli attuali standard LED per l'orticoltura e sulle specifiche del produttore.
Specifiche elettriche e di alimentazione
ParametroBassa potenza (casa/fai da te)Media potenza (commerciale)Alta potenza (fattoria verticale)Potenza totale10 W-40 W40 W-120 W120 W-300 W+Tensione in ingresso12 V-24 V CC45-52 V CC48 V CC o CA 85-265 VCorrente LED per Canale350 mA-700 mA700 mA-1500 mA1500 mA-2800 mADeviazione corrente±5%±2%±1%Efficienza di conversione di potenza>85%>90%>93%
Gamme di potenza derivate dalle specifiche PCBA della luce per piantagioni commerciali.
Specifiche fisiche e termiche
ParametroFR4 StandardMCPCBCrame MCPCBConducibilità termica0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KPeso rame1 oz1-2 oz2-3 ozConteggio strati2-4 strati1-2 strati1-2 stratiTemperatura operativa massima130°C (Tg)60°C superficie70°C superficieApplicazione tipicaBasso consumo (<30 W) La maggior parte delle luci commerciali Elevata potenza
Basato su standard di produzione PCB per applicazioni orticole.
Selezione del materiale PCB: fondamentale per l'affidabilità
La scelta del materiale PCB determina direttamente la durata e le prestazioni della lampada.

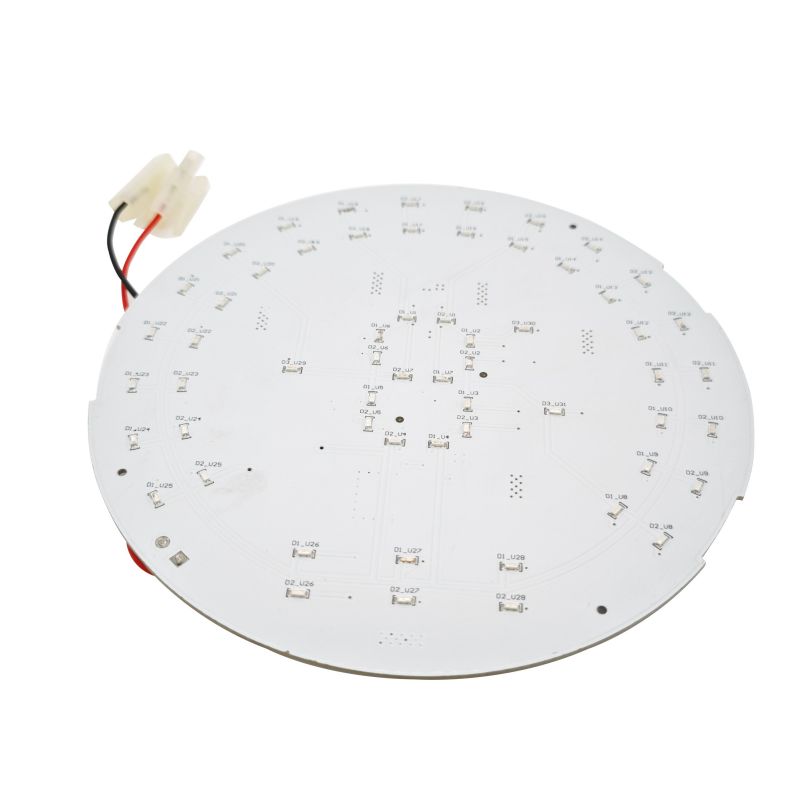

MCPCB in alluminio (più comune per le luci da piantagione)
Gli MCPCB in alluminio rappresentano oltre l'80% dei PCBA leggeri per impianti commerciali. Offrono il miglior equilibrio tra prestazioni termiche e costi.
ParametroAlluminio standardAlluminio ad alte prestazioni Conducibilità termica1-3 W/m·K5-9 W/m·KSpessore strato dielettrico50-100μm75-150μmTensione di rottura2-3 kV3-5 kVCosto per m² (all'ingrosso)~$30~$50
Quando scegliere l'alluminio:La maggior parte delle luci per piantagioni commerciali da 40 W a 200 W. Il PCB in alluminio da 1-3 W/m·K è sufficiente per le densità LED standard.
FR4 (sensibile ai costi o a basso consumo)
I PCBA per luci da semina FR4 sono adatti solo per:
- Apparecchi a basso consumo inferiore a 30 W
- Versioni con dissipatori esterni
- Applicazioni a breve termine o hobbistiche
Limitazione:FR4 non può dissipare il calore in modo efficace. Le temperature di giunzione dei LED aumentano di 15-25°C in più rispetto ai modelli MCPCB in alluminio equivalenti.
PCBA ceramico (Premium/Alta affidabilità)
I substrati ceramici (allumina o nitruro di alluminio) eliminano completamente lo strato dielettrico, raggiungendo una conduttività termica di 20-200+ W/m·K.
Ideale per:Densità di potenza estremamente elevata (>3 W/cm²) o applicazioni che richiedono assoluta affidabilità.
Gestione termica per il funzionamento continuo
Le luci per la semina funzionano 12-16 ore al giorno, 365 giorni all'anno. La gestione termica è il fattore di affidabilità numero 1.
Ottimizzazione del percorso termico
Regola pratica:Per ogni riduzione di 10°C della temperatura di giunzione del LED, la durata della vita raddoppia.
Elemento di progettazione Requisiti Metodo di verifica Via termiche sotto i pad LED Minimo 9 via (diametro 0,3 mm) per LED Ispezione a raggi X Riempimento tramite riempimento Riempito e ricoperto con rame o resina epossidica Sezione trasversale Area in rame per la diffusione del calore 300-500 mm² per LED ad alta potenza Revisione del layout PCB Copertura saldature sul pad termico Copertura 80-90% (senza grandi vuoti) Raggi X, vuoto <25% Temperatura superficiale (al massimo carico)Sotto i 60°C (area del pad LED)Immagine termica
Materiale dell'interfaccia termica (TIM)
Tra l'MCPCB e il dissipatore di calore dell'apparecchiatura:
- TIM richiesta:Tappetino termico in silicone o ceramica (minimo 3 W/m·K)
- Spessore:Da 0,5 mm a 1,5 mm
- Compressione:20-30% per eliminare i vuoti d'aria
Peso del rame per tracce di corrente
Corrente per tracciaPeso minimo del ramePeso del rame consigliato<500mA1 oz1 oz500mA-1,5A1 oz2 oz1,5A-3A2 oz2 oz con apertura di saldatura3A+2 oz con tracce parallele3 oz
Basato sugli attuali standard di capacità IPC-2221 per l'illuminazione orticola.
Progettazione dello spettro e controllo della lunghezza d'onda
Le piante richiedono spettri di luce specifici per le diverse fasi di crescita. Il PCBA deve fornire queste lunghezze d'onda con precisione.
Lunghezze d'onda standard per piantare luci
Lunghezza d'ondaColoreFunzioneTipo di chip LED450-460nmBlu realeCrescita vegetativa, assorbimento della clorofillaLED blu660-665nmRosso intensoFioritura, fruttificazione, fotomorfogenesiLED rosso730-740nmRosso lontanoEffetto Emerson, inizio della fiorituraLED rosso lontano3000K-5000KBiancoSpettro completo, comfort visivoLED bianco
Raccomandazioni sul rapporto rosso:blu
Tipo di piantaRosso consigliato: rapporto bluNoteVerdure a foglia (lattuga, spinaci)da 3:1 a 4:1Blu più intenso per una crescita compattaPiante da frutto (pomodori, peperoni)da 5:1 a 9:1Rosso più intenso per lo sviluppo di fiori/fruttiErbe aromatiche (basilico, coriandolo)da 4:1 a 6:1Spettro bilanciatoCannabis a ciclo completoda 4:1 (veg) a 8:1 (fiore)Spettro regolabile preferito
Basato sulle linee guida di progettazione dei LED per l'orticoltura provenienti da fonti del settore.
Controllo corrente per la stabilità della lunghezza d'onda
La lunghezza d'onda del LED cambia con la variazione della corrente. Per mantenere l'accuratezza spettrale:
- Deviazione massima di corrente:±2% su tutte le stringhe di LED
- Deviazione consigliata:±1% per i design premium
- Metodo di misurazione:Caduta di tensione del resistore in serie o misuratore di corrente in linea

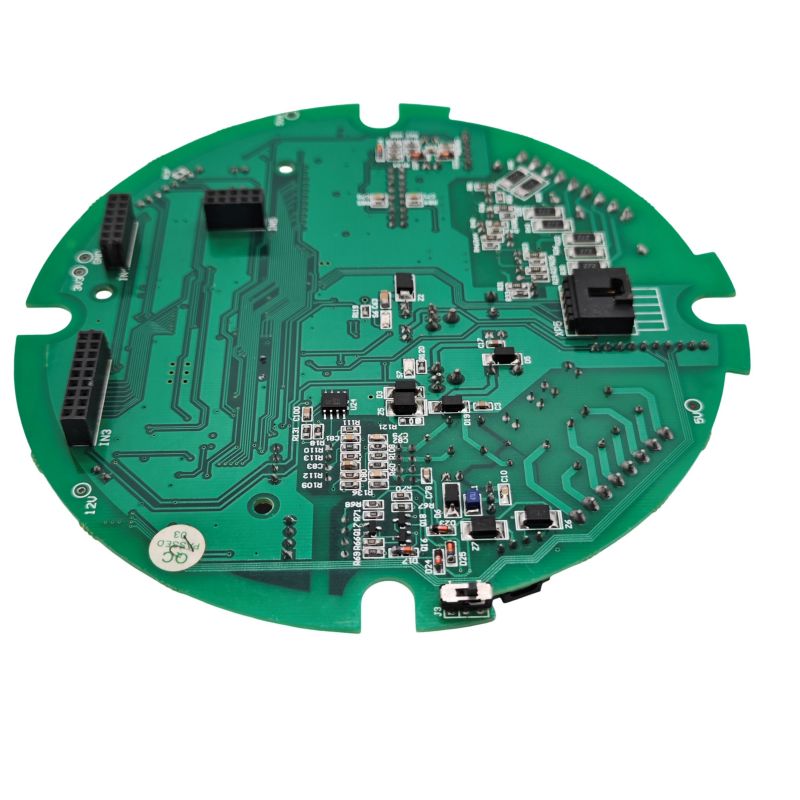

Topologia dei driver e progettazione dei circuiti
Corrente costante e tensione costante
È necessario piantare PCBA leggeriazionamento a corrente costanteper ciascuna stringa di LED per mantenere una lunghezza d'onda stabile e prevenire la fuga termica.
TopologiaIdeale perVantaggiSvantaggiCorrente costante lineareBassa potenza (<30 W)Semplice, bassa EMIInefficiente con cadute di tensione elevateConvertitore BuckMedia potenza (30-100 W), Vin > VfEfficiente (90-95%)Richiede induttore, rumore di commutazioneConvertitore boostStringhe LED con Vf> VinCapacità di step-upNumero di componenti più elevatoCorrente costante multicanaleAlta potenza (>100W), sintonizzabile spettroControllo individuale del canale, alta efficienzaComplesso, costo più elevato
Circuiti di protezione richiesti
Tipo di protezioneComponenteSpecificaPolarità inversaDiodo Schottky o P-FETBblocca la tensione negativa in ingressoSovratensioneDiodo TVSMorsetto a 1,2x ingresso massimoSovracorrente (per canale)Fusibile PTC o resistenza di rilevamento + interruzioneIntervento a 1,3x corrente nominaleProtezione ESDDiodi Zener sugli ingressi±8kV minimo
Protezione ambientale per le grow room
Le luci per piantare funzionano in ambienti ad alta umidità (60-90% di umidità relativa). La protezione dall'umidità è obbligatoria per un funzionamento affidabile.
Requisiti del rivestimento conforme
Tipo di rivestimentoIdeale perMetodo di applicazioneRilavorabilitàAcrilico (AR)Orticoltura generaleSpruzzo o immersioneFacileSilicone (SR)Umidità estrema, PCB flessibileSpruzzo selettivoDifficileUretano (UR)Acqua salata o esposizione chimicaSpruzzoMolto difficile
Spessore minimo del rivestimento:0,03 mm (1,2 mil)
Lista di controllo per la protezione dall'umidità
- Rivestimento conformesu tutti i giunti di saldatura e sul rame esposto
- Invasaturaper connettori e aree ad alta tensione (opzionale per ambienti estremi)
- Connettori sigillati(IP65 minimo per serre da esterno o ad alta umidità)
- Finitura superficiale ENIG(previene la corrosione del rame; HASL non è raccomandato)
Limiti dell'ambiente operativo
ParametroColtivazione indoorSerraAll'apertoIntervallo di umidità40-70% RH60-90% RH10-100% RHIntervallo di temperaturaDa 15-30°C-5 a 40°C-20 a 50°CClassificazione IP minimaIP20 (interno asciutto)IP44 (spruzzi)IP65 (resistente alle intemperie)
Piantare regole di layout PCBA leggere
Regola 1: alimentazione e segnale separati
- Mantenere la sezione di ingresso CA/CC isolata dalle tracce di comando dei LED
- Distanza minima di dispersione: 3 mm tra le aree ad alta e bassa tensione
Regola 2: accorciare i circuiti ad alta corrente
- Posizionare i driver LED il più vicino possibile ai connettori LED
- Ridurre al minimo l'area del loop per ridurre le EMI
Regola 3: progettazione del cuscinetto termico per i LED
- Ciascun pad termico LED richiede un minimo di 9 via termici (0,3 mm)
- Le vie devono essere riempite e tappate per la saldabilità
Regola 4: colata di rame per terra
- Utilizzare un piano di terra solido sullo strato 2 (per MCPCB a 2 strati, la terra è il nucleo metallico)
- Per i modelli FR4: strato di terra dedicato con spaccature minime
Regola 5: distribuzione dell'energia tramite collegamento a margherita
- Per PCBA luminosi per piantagioni lineari lunghe (fino a 1500 mm), instradare le tracce di alimentazione come un bus centrale
- Alimentare ciascun segmento LED dal bus, non dalla fine del segmento precedente
Requisiti di produzione e assemblaggio
Specifiche di assemblaggio SMT per l'impianto di PCBA leggera
ParametroRequisitoVerificaPasta saldanteSenza piombo (SAC305 o simile)Conformità RoHS
Test di qualità per piantare PCBA leggeri
Metodo di testCriteri Passa/FallitoTest in-circuit (ICT)Fissaggio sonda automatizzatoTutti i componenti presenti, valori correttiControllo polarità LEDModalità diodo o ispezione visivaOrientamento corretto al 100%Immagine termica a pieno caricoTelecamera IR dopo 1 ora di funzionamentoNessun hotspot >70°C (pad LED <60°C target)Verifica spettraleSpettrometro (risoluzione 0,1nm)Deviazione lunghezza d'onda ≤±5nm dalle specificheTest di burn-in24-48 ore al massimo alimentazione, ambiente della stanza Nessun guasto del LED, nessuno sfarfallio
Per la produzione commerciale di PCBA leggeri per piantagioni, si consiglia di testare il 100% di questi parametri:
- Controllo polarità LED(ispezione ottica automatizzata)
- Qualità del giunto di saldatura(AOI su tutti i componenti di potenza)
- Test aperti/brevi(sonda volante o letto d'aghi)
- Convalida termica(base campione, 10% della produzione)
Domande frequenti sul PCBA leggero
D1: Qual è il miglior materiale PCB per una lampada da semina ad alta potenza (200 W+) che funziona 18 ore al giorno?
UN:Per il funzionamento continuo ad alta potenza,MCPCB in alluminio con conduttività termica minima di 3 W/m·Kè la scelta standard. Ecco la matrice decisionale basata su dati reali sul campo:
Livello di potenza Materiale consigliato Conducibilità termica Durata prevista 40 W-100 W MCPCB in alluminio standard (1-2 W/m · K) 1-2 W/m · K 30.000-50.000 ore100 W-200 W Alluminio ad alte prestazioni (3-5 W/m · K) 3-5 W/m · K50.000-70.000 ore200 W-300 W+nucleo in alluminio premium (5-9 W/m·K) o rame5-9+ W/m·K70.000-100.000 ore
Perché l'alluminio invece dell'FR4 per una potenza elevata:Una luce per piantare da 200 W genera un calore significativo. FR4 ha una conduttività termica di soli 0,3-0,5 W/m·K, agendo come isolante. La temperatura della giunzione del LED supererà i 100°C in pochi minuti, causando un rapido deprezzamento del flusso luminoso (perdita del 30-50% entro 6 mesi).
Alternativa PCBA in ceramica:Per un'affidabilità estrema o quando le dimensioni del PCB sono fortemente limitate (densità di potenza elevata >3 W/cm²), i substrati ceramici (allumina o nitruro di alluminio) eliminano completamente lo strato dielettrico, raggiungendo 20-200+ W/m·K. Tuttavia, il costo è 3-5 volte superiore rispetto all'MCPCB in alluminio.
Conclusione per la maggior parte dei coltivatori commerciali:MCPCB in alluminio ad alte prestazioni (5 W/m·K) offre il miglior equilibrio tra costo e affidabilità per apparecchi da 200 W+.
Q2: Come posso calcolare il peso del rame richiesto per il mio PCBA leggero da impianto per evitare il surriscaldamento delle tracce?
UN:Utilizza la formula IPC-2221 con queste linee guida specifiche per l'orticoltura. Il surriscaldamento della traccia è una modalità di guasto comune nelle luci di semina ad alta potenza.
Passaggio 1: determinare la corrente massima per traccia:
Per una tipica lampada da piantagione da 100 W a 48 V: Corrente = 100 W/48 V = 2,08 A per stringa
Passaggio 2: scegliere l'aumento di temperatura consentito (ΔT):
- Aumento di 10°C:Conservativo per una durata di oltre 50.000 ore (consigliato per uso commerciale)
- Aumento di 20°C:Accettabile per il settore consumer
- Aumento di 30°C:Alto rischio: le tracce indeboliranno i giunti di saldatura nel tempo
Passaggio 3: selezionare il peso del rame in base alla corrente:
Corrente Larghezza richiesta rame 1 oz (ΔT=20°C)Larghezza richiesta rame 2 oz (ΔT=20°C)Raccomandazione1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz accettabile2A70 mils (1,78 mm)35 mils (0,89 mm)2 oz preferito3A120 mils (3,05 mm)60 mils (1,52 mm) Minimo 2 once 5A 5,59 mm (220 mils) 2,79 mm (110 mils) Consigliato 3 once
Passaggio 4: calcolare utilizzando la formula semplificata (per tracce esterne, 2 once di rame):
Larghezza (mil) = Corrente (Amp) × 35 (per ΔT=20°C)
Esempio per 2,08 A: 2,08 × 35 = 73 mils (1,85 mm) di larghezza minima
Aggiunta del margine di sicurezza del 20%:73 × 1,2 = 88 mil (2,23 mm)
Raccomandazione professionale per piantare PCBA leggeri:
- Utilizzare almeno 2 once di rameper tutte le tracce che trasportano >1A
- Utilizzare rame da 3 onceper tracce che portano >3A o quando lo spazio sulla scheda è limitato
- Aggiungi l'apertura della maschera di saldaturasu tracce ad alta corrente: la saldatura aggiuntiva aumenta la capacità di corrente del 20-40%
Metodo di verifica:Dopo l'assemblaggio del prototipo, misurare la temperatura della traccia con una termocamera a infrarossi a pieno carico. Se qualche traccia supera i 70°C, aumentare il peso del rame o allargare la traccia.
Q3: Che cosa causa un'emissione luminosa irregolare o lo sfarfallio durante l'impianto di PCBA luminoso e come posso risolverlo?
UN:L'emissione luminosa irregolare e lo sfarfallio sono generalmente causati dadisadattamento di corrente tra stringhe di LED paralleleOcapacità di massa insufficiente. Ecco la sequenza diagnostica:
Causa principale 1: mancata corrispondenza corrente nelle stringhe parallele (la più comune):
Quando più stringhe di LED sono collegate in parallelo a un singolo driver di corrente costante, piccole differenze nella tensione diretta (Vf) fanno sì che una stringa assorba più corrente delle altre. La stringa più calda assorbe più corrente, si riscalda ulteriormente (Vf diminuisce con la temperatura) e assorbe ancora più corrente: fuga termica.
Soluzione:
- Utilizzare adriver a corrente costante separato per stringa(preferito per alta potenza)
- Oppure aggiungiresistori di bilanciamento(0,5-2Ω) in serie con ciascuna stringa per equalizzare la corrente
- Potenza del resistore: P = I² × R (ad esempio, 1A² × 1Ω = resistore da 1 W)
Causa principale 2 - Capacità di massa insufficiente all'uscita del driver:
Il dimming con modulazione di larghezza di impulso (PWM) crea uno sfarfallio visibile se la capacità di uscita è troppo piccola. La corrente del LED aumenta e diminuisce ad ogni ciclo PWM.
Frequenza PWMCapacità di massa minimaVisibilità dello sfarfallio100-200 Hz1000μF+Visibile alla maggior parte delle persone500-1000 Hz470μFFsfarfallio rilevabile da alcuni1000-4000 Hz100μFGeneralmente privo di sfarfallio>4000 HzNon richiestoNessun sfarfallio visibile
Aggiustare:Aggiungi un condensatore elettrolitico da 100-470 µF sull'uscita LED, più un condensatore ceramico da 10 µF per il filtraggio ad alta frequenza.
Causa principale 3 - Giunti di saldatura scadenti sui collegamenti LED:
Un giunto di saldatura rotto o freddo su un supporto LED crea una connessione intermittente. Il LED potrebbe tremolare, attenuarsi o guastarsi completamente mentre la scheda si riscalda e si raffredda.
Metodo di rilevamento:
- Toccare delicatamente ciascun LED con uno strumento di plastica mentre la luce è in funzione
- Se si verifica uno sfarfallio, rifondere il giunto di saldatura
- Per i LED SMT, ispezionare sotto ingrandimento per individuare eventuali crepe attorno al pad
Causa principale 4 - Larghezza della traccia inadeguata che causa una caduta di tensione:
Tracce lunghe e strette su stringhe ad alta potenza creano cadute di tensione. I LED all'estremità della traccia ricevono meno corrente di quelli vicini al driver.
Aggiustare:
- Calcola la caduta di tensione: V_drop = I × R_trace
- Per una stringa da 2 A su una traccia da 1 oz da 100 mil (2,54 mm) su 24 pollici: R ≈ 0,24 Ω, V_drop ≈ 0,48 V
- Questo potrebbe essere accettabile. Per V_drop >0,5 V, aumentare la larghezza della traccia o utilizzare rame da 2 once
Convalida rapida:Misurare la tensione sul primo e sull'ultimo LED di ciascuna stringa. Se la differenza supera 0,3 V, aggiornare il progetto della traccia.
Lista di controllo dei test di produzione per piantare PCBA leggeri
Prima di approvare un PCBA leggero per la produzione di massa, verificare questi cinque test:
| Test | Metodo | Criteri di superamento/fallimento |
|---|---|---|
| Uscita spettrale | Sfera integratrice o spettrometro | Deviazione della lunghezza d'onda ≤±5 nm dal target |
| Prestazioni termiche | Telecamera IR dopo 1 ora a pieno carico | Nessun punto >70°C; Pad LED <60°C |
| Saldo attuale | Misurare la corrente in ciascuna stringa parallela | Deviazione tra le stringhe <5% |
| Resistenza all'umidità | 85% UR a 40°C per 48 ore, alimentato | Nessuna corrosione, nessuno sfarfallio, nessun guasto |
| Verifica della durata di vita (accelerata) | 85°C/85% UR, 1000 ore (test THB) | Deprezzamento dei lumen <10% |
Per ordini commerciali:Richiedi la documentazione PPAP (processo di approvazione delle parti di produzione), inclusi i rapporti sulle immagini termiche e i dati di verifica spettrale.
Sommario: Lista di controllo PCBA affidabile per piantare luci
Elemento di progettazioneRequisitiMateriale PCBAlluminio MCPCB (1-9 W/m·K) per la maggior parte; FR4 solo per bassa potenza (<30 W) Peso in rame minimo 2 once per tracce di potenza; 1 oz per il segnaleGestione termica9+ via termici per LED; TIM tra PCBA e dissipatore; temperatura superficiale <60°CControllo spettroRosso (660 nm), Blu (450 nm); rapporto in base al raccolto; deviazione corrente <±2%Topologia driverCorrente costante per stringa; canali driver separati per la sintonizzazione dello spettroProtezione dall'umiditàRivestimento conforme (acrilico o silicone); Finitura superficiale ENIG; connettori sigillatiBilanciamento di correnteDriver separati o resistori di bilanciamento per stringhe in paralleloCertificazioniRoHS, UL (per apparecchi commerciali)TestSpettrali, termici, bilanciamento di corrente, resistenza all'umidità, invecchiamento accelerato THB
Un PCBA affidabile per la luce di semina combina un'adeguata gestione termica (MCPCB in alluminio, rame da 2+ oz, vie termiche), controllo preciso dello spettro (azionamento a corrente costante, deviazione della lunghezza d'onda ≤±5 nm) e protezione ambientale (rivestimento conforme, connettori sigillati). I guasti sul campo più comuni (emissione luminosa irregolare, sfarfallio e guasto prematuro dei LED) sono dovuti a una progettazione termica inadeguata o a un disadattamento di corrente tra stringhe parallele. Dai priorità al rame da 2 once, ai driver a corrente costante separati per canale e ai test di validazione termica per raggiungere oltre 50.000 ore di funzionamento in ambienti di coltivazione commerciale.
